HOMMEL-ETAMIC Opticline C800

Производство:
JENOPTIK Industrial Metrology Germany (Германия)

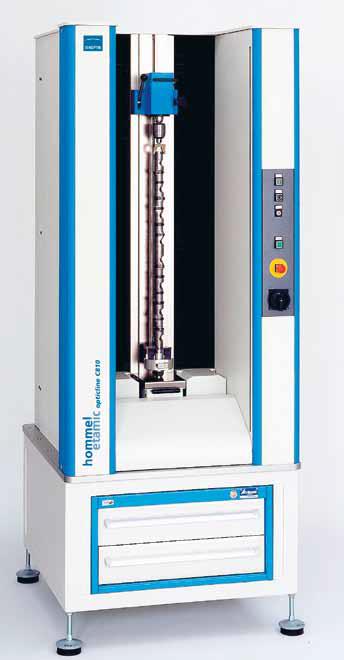

HOMMEL-ETAMIC Opticline C805 / С810 / С814 <br> (версия opticline C810 со световой барьерной защитой)
HOMMEL-ETAMIC Opticline C805 / С810 / С814
(версия opticline C810 со световой барьерной защитой)

Приборы для измерения валов серии opticline C800 подходят для объектов диаметром до 140 мм, максимальной длиной до 850 мм и весом до 20 кг. Они поставляются в виде стационарной установки или в качестве дополнительного устройства к мобильной рабочей установке.

Благодаря высокой измерительной способности при работе с длинными объектами и компактной конструкции, приборы этой серии подходят для измерения большого диапазона объектов, таких как распределительные валы, валы зубчатой передачи, валы электродвигателей и детали после точения или шлифования.

Световое барьерное защитное устройство позволяет осуществить быструю загрузку и разгрузку и, в то же время, гарантирует максимальную безопасность во время измерительного цикла.



Особенности системы:

  • Эффективные измерения, с высоким разрешением для жестких допусков;
  • Приборы серии С800 могут оснащаться световым барьерным устройством, что позволяет иметь открытую конструкцию для более быстрой загрузки и выгрузки деталей;
  • Для производственных помещений имеется версия с мобильным стендом, что обеспечивает дополнительную защиту от влияния окружающей среды, а также дополнительные запирающиеся отсеки для хранения аксессуаров и зажимных устройств.


Технические характеристики:

Модель С805 С810 С814
Пределы измерения
Диаметр, мм: 0,2 - 50 6 - 100 0,2 - 140
Длина *, мм: 850 850 800
Габаритные размеры детали
Диаметр, мм: 150 150
Длина *, мм: 850 830
Сила тяжести, N: 150 150
Разрешение
Диаметр, мкм: 0,1 0,1
Длина, мкм: 0,1 0,1
Вращение, °: 0,018 0,0018
Точность / MPE **
Диаметр, мкм: 2 + D [мм] / 100
Длина, мкм: 5 + L [мм] / 100
Повторяемость ***
Диаметр, мкм: 0,5
Длина, мкм: 3
Скорость
Измерение, мм/с: Автоматически оптимизированные измерения: 10 - 80
Изерительное вращение, об/с: 1
Позиционирование, мм/с: 200
Позиционное вращение, об/с: 1
Время измерения: Зависит от типа и количества тестовых характеристик - обычно 3 … 30 с
Размеры измерительной системы [Ш × Г × В], мм 780 × 875 × 1 452
Вес измерительной системы, N: 2 700 2 750 2 850
Интерфейсы зажимных устройств
Нижний центр Морзе: МК 2
Конус Морзе: МК 2
Верхний центр: Ручной, 20 мм
Источник питания
Соединение: AC-PH, N, PE
Напряжение, В: 230 / 115
Частота питающей сети, Гц: 50 / 60
Потребляемая мощность, кВА: 1,5
Предохранитель, А: 16


* - Между наконечниками стандартного комплекта поставки. Длина может быть уменьшена в зависимости от зажимов.

** - Поверхность шлифованной детали, температура окружающей среды и объекта 20 °C ± 1 °C.
Изменения температуры окружающей среды менее 0,5 °C / ч, в соответствии с DIN EN ISO 10360 или VDI / VDE 2617.
Механические условия окружающей среды по DIN EN 30721-3-3, класса 3М2.

*** - При 25 - кратных измерениях на поверхности шлифованных деталей (в соответствии с VIM).



Аксессуары и зажимные устройства:

Имеется широкий выбор зажимных устройств, что гарантирует надежное крепление валов. Гибкие держатели МК 2 (с конусом Морзе 2) позволяют адаптировать систему для измерения различных объектов.

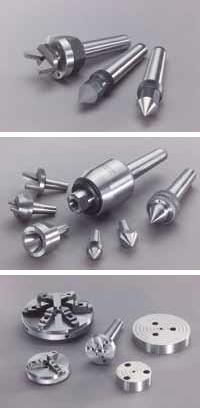

Ниже представлены наиболее часто используемые крепежные наконечники и зажимные патроны:




  • Различные крепежные наконечники;






  • Варианты крепежных вставок;






  • Зажимные патроны и планшайбы.
