Магнитный линейный датчик LM13 c DPI
- Производство:
- Renishaw plc (Великобритания)
- LM13 c DPI

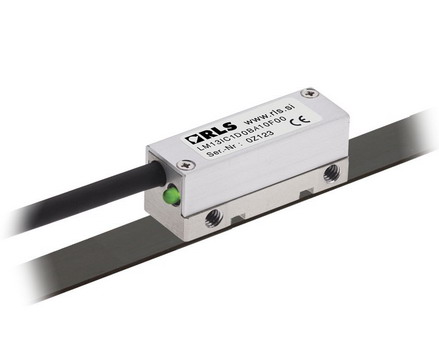

LM13 c DPI представляет собой бесконтактный высокоскоростной линейный магнитный энкодер, предназначенный для применения c DPI разрешением (количество точек на дюйм). Система состоит из компактной герметичной измерительной считывающей головки, которая перемещается над магнитной самоклеящейся шкалой с зазором до 1,5 мм и может иметь диапазон измерения до 100 м.
В измерительную головку встроен светодиодный индикатор правильного положения головки и исправности датчика. Отсутствие жестких допусков и специальное оборудование для установки магнитной ленты упрощают монтаж устройства LM13. Референтная метка может быть заранее установлена на магнитную шкалу или приклеивается над лентой с помощью самовыравнивающего приспособления, которое значительно упрощает процесс установки.
Датчики LM13 производятся с цифровым выходом и поставляются, для удобства выбора заказчиков, в диапазоне разрешений от 25600 до 100 точек на дюйм.
Разработанная для жёстких условий эксплуатации, цельнолитая конструкция датчиков линейных перемещений LM13 позволяет работать в диапазонах рабочих температур от - 10 до + 80 °C и имеет степень защиты - IP68, они обладают высокой устойчивостью к ударам, вибрациям и давлению. Магнитная шкала устойчива к химическим веществам, применяемым в разных отраслях промышленности. Бесконтактное считывание LM13 обеспечивает отсутствие трения и износа компонентов измерительной системы, механического гистерезиса, а так же обеспечивает необходимую точность при высоких скоростях и ускорениях.
Для ситуаций, в которых необходимо легко демонтировать MS-шкалу, применяется трек-система TRS.
Технические характеристики:
| Встроенный светодиодный индикатор положения головки и исправности датчика |
да |
| Диапазон измерения, м: | 50 (до 100 м – по специальному заказу) |
| Разрешение при цифровых выходах, точек на дюйм: |
от 25600 до 100 |
| Максимальная скорость для аналогового выхода, м/с: |
25 |
| Максимальная скорость для цифрового выхода, м/с: |
– 4,11 (для разрешения 25600 точек на дюйм) – 25 (для разрешения 100 точек на дюйм) |
| Зазор между считывающей головкой и магнитной шкалой, мм: |
от 0,1 до 1,5 |
| Повторяемость: | точнее единицы дискретности |
| Гистерезис, мкм: | до 3 (для зазора 0,5 мм) |
| Класс точности шкалы, мкм/м: | ± 20 и ± 40 |
| Точность системы при 20 ºС, мкм: | – ± 3,5 (при высоте зазора до 0,7 мм) – ± 7,5 (при высоте зазора 1 мм) |
| Напряжение питания, В: | от 4,7 до 7 (защита от обратной полярности) |
| Ток потребления (без нагрузки), мА: | – до 35 (для цифрового выхода) – до 50 (для аналогового выхода) |
| Выходные сигналы: | – LM13IC - цифровой дифференциальный – LM13AV - аналоговый |
| Кабель: | гибкий, с двойным экраном |
| Масса, г: | – считывающая головка (с кабелем 1м, без разъема) – 80 – кабель (1 м) – 34 – магнитная шкала (1 м)– 60 – защитная фольга (1м) – 3,5 |
| Температура, °C: | – рабочая от – 10 до + 80 – хранения от – 40 до + 85 |
| Степень защиты: | IP68 |
Смотрите также:
Файлы для загрузки:
Описание и технические характеристики
- Non-contact position encoders guide (EN) (pdf, 10`420 Кб)
