Магнитный линейный датчик LM15
- Производство:
- Renishaw plc (Великобритания)
- LM15

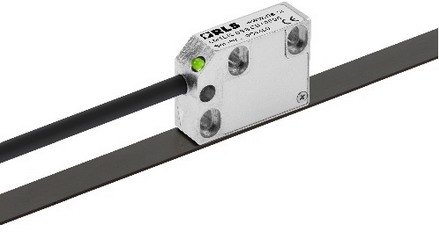

LM15 представляет собой бесконтактный высокоскоростной линейный магнитный энкодер. Система состоит из компактной герметичной измерительной считывающей головки, которая перемещается над магнитной самоклеящейся шкалой с зазором до 4 мм и может иметь диапазон измерения до 100 м.
Преимуществом системы является простая установка. Считывающая головка энкодера LM15 имеет встроенный светодиодный индикатор правильного положения и исправности датчика. Для системы характерны широкие допуски на установку. Специальное оборудование для установки самоклеящейся магнитной ленты значительно упрощает процесс монтажа.
Перемещение в двух направлениях обеспечивается активацией референтной метки, интегрированной в шкалу, или референтных меток, интегрированных в шкалу через каждые 5 мм.
Датчики поставляются в различных вариантах с цифровыми выходными сигналами и предлагаются на выбор заказчикам в широком спектре разрешений 5 мкм, 10 мкм, 25 мкм, 50 мкм, 125 мкм и 625 мкм.
LM15 может перемещаться со скоростью до 50 м/с. Даже при разрешении в 25 мкм он способен контролировать перемещение со скоростью более 42 м/с.
Разработанная для жёстких условий эксплуатации цельнолитая конструкция датчиков линейных перемещений LM15 позволяет работать в диапазонах рабочих температур от – 10 до +80 °C и имеет степень защиты – IP68, они обладают высокой устойчивостью к ударам, вибрациям и давлению. Прочная магнитная шкала устойчива к химическим веществам, применяемым в разных отраслях промышленности. Бесконтактное считывание LM15 обеспечивает отсутствие трения и износа компонентов измерительной системы, механического гистерезиса, а так же обеспечивает необходимую точность при высоких скоростях и ускорениях.
Датчики LM15 являются надёжным решением применения энкодеров в жёстких, тяжёлых условиях эксплуатации, включая такие процессы и отрасли промышленности, как деревообработка, порезка камня, распиловка, металлообработка, текстильная промышленность, упаковка, переработка пластмасс, системы автоматизации и сборки, лазерная / плазменная / гидроабразивная резка, электронное сборочное оборудование и т.д.
Для ситуаций, в которых необходимо легко демонтировать MS- шкалу, применяется трек-система TRS.
Технические характеристики:
| Встроенный светодиодный индикатор положения головки |
да |
| Диапазон измерения, м: | до 100 (свыше 100 м - по спецзаказу) |
| Разрешения при цифровых выходах, мкм: | 5, 10, 25, 50, 125 и 625 |
| Максимальная скорость при разрешении 5 мкм, м/с: | 8,45 |
| Зазор между считывающей головкой и магнитной шкалой, мм: |
от 0,1 до 4,0 |
| Повторяемость: | точнее единицы дискретности (для движения в одном направлении) |
| Гистерезис, мкм: | – <5 (при высоте зазора до 1 мм) – <15 (при высоте зазора до 2 мм) – <80 (при высоте зазора до 4 мм) |
| Точность системы при 20 ºС, мкм: | – ± 12,5 (при высоте зазора до 1 мм) – ± 15 (при высоте зазора до 2 мм) – ± 20 (при высоте зазора до 4 мм) |
| Напряжение питания, В: | – LM15IB – от 5 до 30 – LM15IC – от 4,7 до 7 (защита от обратной полярности) |
| Ток потребления (без нагрузки), мА: | до 35 (цифровой выход) |
| Выходные сигналы: | – LM15IB – цифровой – Open Collector NPN – LM15IC – цифровой – RS422 |
| Кабель: | PUR - гибкий, совместим с переносными сетями, с двойным экраном |
| Масса, г: | – считывающая головка (с кабелем 1м, без разъема) – 57 – магнитная шкала (1 м)– 60 – защитная фольга (1м) – 3,5 |
| Температура, °C: | – рабочая от – 10 до + 80 – хранения от – 40 до + 85 |
| Степень защиты: | IP68 |
