Оптический абсолютный линейный энкодер RESOLUTE со шкалой RTLA в направляющих FASTRACK и с самоклеющейся шкалой RTLA–S

Производство:
Renishaw plc (Великобритания)

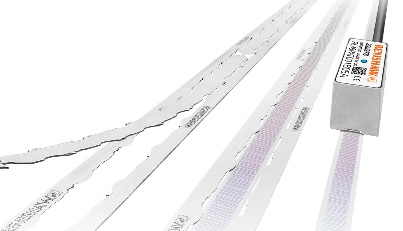

Энкодер RESOLUTE со шкалой  RTLA в направляющих FASTRACK и с самоклеющейся шкалой RTLA–S
Энкодер RESOLUTE со шкалой RTLA в направляющих FASTRACK и с самоклеющейся шкалой RTLA–S


FASTRACK — это созданная компанией Renishaw революционная система крепления шкалы линейного энкодера в направляющих, которая сочетает точность ±5 мкм/м с прочностью нержавеющей стали и возможностью быстрой и удобной установки энкодерной системы.

Система FASTRACK позволяет выполнять быстрый демонтаж и замену шкалы даже в условиях ограниченного доступа, что делает её очень удобной для крупных станков, разделённых на части для транспортировки к месту окончательной установки, или в местах, где имеется опасность повреждения.

Система FASTRACK предназначена для применения в тех случаях, когда требуется высокоточная легко снимающаяся шкала, и состоит из двух миниатюрных, но прочных направляющих. Эти направляющие надёжно удерживают новые тонкие шкалы компании Renishaw (с поперечным сечением 8 × 0,2 мм) и допускают беспрепятственное расширение шкал с собственным коэффициентом теплового расширения; при этом обеспечивается практически нулевой гистерезис. Например, значение гистерезиса в случае 2–метровой оси, закрепленной зажимом по центру, составляет доли микрона в пределах всего диапазона рабочих температур. Повреждённую масштабную ленту можно вытянуть из направляющих и быстро заменить даже в условиях ограниченного доступа, что сокращает время простоя станка.

Максимальная длина шкалы, выпускаемой в настоящее время, составляет 10 м.



Технические характеристики

Встроенный светодиодный
индикатор положения головки
Да
Диапазон измерения, м: до 10
Длина, м: – направляющие FASTRACK – от 0,1 до 25
– оптическая шкала RTLA – 0,1 до 10
– оптическая шкала RTLA–S – от 0,1 до 5
Разрешение, нм: 1, 5, 50, 100
Шаг шкалы, мкм: 30
Максимальная скорость, м/с: 100
Зазор между считывающей головкой
и оптической шкалой, мм:
0,6 ± 0,15
Точность системы при 20 °С, мкм/м: ± 5
Вариант исполнения шкалы: – RTLA–S (самоклеющаяся)
– RTLA (с системой направляющих FASTRACK)
Коэффициент теплового расширения, мкм/м/°С: 10,6
Напряжение питания, В: 5 ± 10 %
Ток потребления (с нагрузкой), мА: 250
Протокол: BiSS, FANUC, Siemens DRIVE–CLiQ, Mitsubishi, Panasonic
Материал: – направляющие FASTRACK – нержавеющая сталь
– оптическая шкала RTLA – нержавеющая сталь
– оптическая шкала RTLA–S – нержавеющая сталь
Кабель, длина, м: 0.5, 1, 1.5, 3, 5, 10 (разъём типа D–sub (9– или 15–PIN), свободный вывод (без разъёма), разъём, совместимый с FANUC, разъёмы LEMO и S12 для интерфейса DRIVE–CLiQ)
Масса, г/м: – направляющие FASTRACK – 24
– оптическая шкала RTLA – 12,2
– оптическая шкала RTLA–S – 12,9
Температура, °С: – рабочая – от 0 до + 80
– хранения – от – 20 до + 80
Степень защиты: IP64
Максимальная влажность
(без конденсации), %:
95
Ускорение, м/с2: 500
Удар (в нерабочем состоянии,
6 мс, полусинусоидальный
импульс), м/с2:
1000
Вибрация (в режиме
эксплуатации,
при 55 - 2000 Гц), м/с2:
не более 300
