Оптический абсолютный линейный энкодер RESOLUTE с высокоточной шкалой RELA из инвара

Производство:
Renishaw plc (Великобритания)

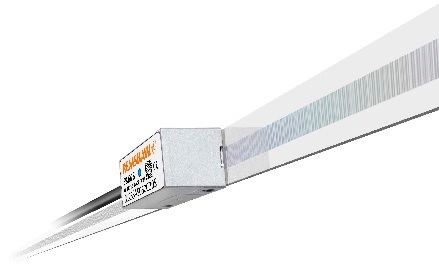

Энкодер RESOLUTE с  высокоточной шкалой RELA из инвара
Энкодер RESOLUTE с высокоточной шкалой RELA из инвара


В тех случаях, когда требуется очень высокая точность в сочетании с "нулевым" коэффициентом теплового расширения, энкодеры RESOLUTE могут использоваться с абсолютной линейной шкалой RELA , эта шкала изготавливается из инвара, железо-никелиевого сплава с низким коэффициентом расширения.


Благодаря уникальному исключительному точному процессу градуировки компании Renishaw линейки RELA имеют аттестованную точность ±1 мкм на длинах до 1,13 м, аттестация и калибровка точности каждой линейки выполняется в соответствии с требованиями международных стандартов.


Коэффициент теплового расширения инвара составляет примерно 0,6 мкм/м/°C в пределах диапазона температур от 0 до 30 °C. Для того чтобы при решении задач с очень высокими требованиями к точности можно было учесть влияние этого столь малого коэффициента, для каждой линейки определяется его точное значение, которое указывается в сертификате калибровки.


Помимо очень низкого коэффициента теплового расширения изделия из инвара отличаются исключительной прочностью. Это позволяет изготавливать линейки с гораздо меньшим поперечным сечением по сравнению с хрупкими стеклянными линейками. При этом с инваровыми линейками проще обращаться при транспортировке и установке, не рискуя их сломать.




Технические характеристики

Встроенный светодиодный
индикатор положения головки
Да
Диапазон измерения, м: от 0,07 до 1,12
Длина, м: – оптическая шкала RELA – от 0,08 до 1,13
Разрешение, нм: 1, 5, 50, 100
Шаг шкалы, мкм: 30
Максимальная скорость, м/с: 100
Зазор между считывающей головкой
и оптической шкалой, мм:
0,8 ± 0,15
Точность системы при 20 °С, мкм: – ± 1 (на длине до 1,13 м)
Вариант исполнения шкалы: – механически закрепляемая
– самоклеющаяся
Коэффициент теплового расширения, мкм/м/°С: — 0,6 (при температуре от 0 °C до 30 °C)
— менее 1,4 (при температуре от 30 °C до 100 °C)
Напряжение питания, В: 5 ± 10 %
Ток потребления (с нагрузкой), мА: 250
Протокол: BiSS, FANUC, Siemens DRIVE–CLiQ, Mitsubishi, Panasonic
Материал: – оптическая шкала RELA – высоко стабилизированный, с низким расширением железо-никелевый сплав (ZeroMet. — инвар)
Кабель, длина, м: 0.5, 1, 1.5, 3, 5, 10 (разъём типа D–sub (9– или 15–PIN), свободный вывод (без разъёма), разъём, совместимый с FANUC, разъёмы LEMO и S12 для интерфейса DRIVE–CLiQ)
Масса, г/м: – оптическая шкала RELA – 184
Температура, °С: – рабочая – от 0 до + 80
Степень защиты: IP64
Удар (в нерабочем состоянии,
6 мс, полусинусоидальный
импульс), м/с2:
1000
Вибрация (в режиме
эксплуатации,
при 55 - 2000 Гц), м/с2:
не более 300
