Оптический инкрементный линейный энкодер TONiC с масштабной лентой из инвара RELM

Производство:
Renishaw plc (Великобритания)

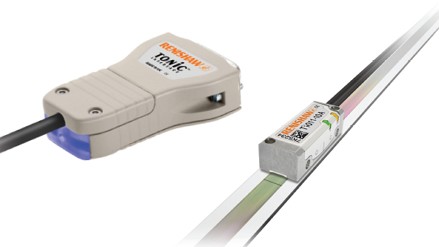

Энкодер TONiC с  масштабной лентой из инвара RELM
Энкодер TONiC с масштабной лентой из инвара RELM


Новая высокоточная линейка RELM обеспечивает высокое быстродействие и бесконтактное считывание в сочетании с новыми решениями, включающими динамическую обработку сигнала и IN–TRAC™ — оптическую нулевую метку с автоматической синхронизацией. Энкодерная система TONiC с линейкой RELM исключительно устойчива к внешним воздействиям, обеспечивая при этом рабочие характеристики, присущие ранее только энкодерам с гораздо меньшим шагом шкалы. Имея точность до ± 1 мкм, низкий коэффициент теплового разрешения и разрешение вплоть до 1 нм, линейка RELM соответствует самым высоким требованиям, предъявляемым к прецизионным системам измерения перемещений.


Система включает в себя следующие компоненты:
— инваровую линейку RELM с шагом 20 мкм,
— считыающую головку TONiC T1000,
— аналоговый или цифровой Ti–интерфейс.


Особенности и преимущества считывающей головки TONiC T1010 и Ti–интерфейса



— Периодическая ошибка: ± 30 нм, что обеспечивает точность работы, присущую энкодерам с более мелким шагом.
— Компактные габаритные размеры: 10,0 × 35,0 × 13,5 мм (В × Д × Ш).
— Исключительно высокая стабильность сигнала в условиях, не приемлимых для использования большинства открытых оптических энкодеров.
— Выбираемый пользователем режим автоматической регулировки усиления сигнала (АРУ — AGC) позволяет поддерживать постоянную амплитуду аналогового сигнала 1 Vpp.
— Возможность работы при скоростях до 10 м/с и температурах до 70 °C.
— Новая возможность! Повышение стабильности позиционирования благодаря системе фильтрации оптического сигнала, отличающейся низким уровнем шума (дрожания).
— Стандартные аналоговые и цифровые выходные сигналы.
— Удобная настройка и диагностика системы благодаря светодиодным индикаторам на считывающей головке и интерфейсе.
— Гибкий кабель между считывающей головкой и интерфейсом, соответствующий стандарту UL, — длина вплоть до 10 м.
— Соответствие требованиям директивы RoHS.


Инварная линейка RELM с шагом 20 мкм


Линейка RELM с шагом 20 мкм изготавливается из инвара, железоникелевого сплава, имеющего низкий коэффициент расширения. За счёт высокой прочности инвара из него удается изготавливать линейки с гораздо меньшим поперечным сечением, нежели из стекла. При этом с инварными линейками проще обращаться при транспортировке и установке, не рискуя их сломать.
— Выпускается ряд стандартных линеек, по заказу возможно изготовление линеек нестандартной длины.
— Точность до ± 1 мкм, сертифицируемая для каждой линейки отдельно с поверкой в соответствии с требованиями международных стандартов.
— Низкий коэффициент теплового расширения: инвар, ≈ 0,6 мкм/м/0С (0 0C — 30 0C).
— Оптическая нулевая метка IN–TRAC™ с автоматической синхронизацией обеспечивает двустороннюю повторяемость прихода в нулевую точку при скоростях перемещения вплоть до 10 м/с.
— Среднее (RELM) и крайнее (RELE) положения нулевой метки предусмотрены стандартно.
— Устанавливаемые непосредственно на линейку парные концевые выключатели обеспечивают автоматическую подачу сигнала, инициирующего останов перемещаемого узла.
— Легко устанавливается, непосредственно на подложку, с использованием базовой скобы и зажимов или самоклеющейся основы.




Технические характеристики

Встроенный светодиодный
индикатор положения головки
Да
Диапазон измерения, м: от 0,07 до 1,12
Длина оптической шкалы RELM, м: от 0,08 до 1,13
Разрешение цифрового выходного сигнала RS422, нм: 1, 5, 10, 20, 50 , 100, 200, 500, 1000, 5000
Разрешение аналового выходного сигнала: — 1 Vpp
Шаг шкалы, мкм: 20
Максимальная скорость, м/с: 10
Зазор между считывающей головкой
и оптической шкалой, мм:
2,1 ± 0,15
Точность системы при 20 °С, мкм: ± 1
Вариант исполнения шкалы: — c самоклеющейся основой
— механически закрепляемая (базовая скоба и зажимы)
Коэффициент теплового расширения, мкм/м/°С: — ≈ 0,6 (при температуре от 0 °C до + 30 °C)
— менее 1,4 (при температуре от + 30 °C до + 100 °C)
Напряжение питания, В: 5 ± 10 %
Ток потребления (без нагрузки), мА: — < 100 (аналоговая система)
— < 200 (цифровая система)
Материал оптической шкалы RELM: высоко стабилизированный, с низким расширением железо–никелевый сплав (ZeroMet. – инвар)
Кабель: — гибкий, с двойной экранировкой, внешний диаметр 4,25 ± 0,25 мм, срок службы при изгибе более 20 x 10 6 циклов при радиусе изгиба 20 мм, соответствует стандарту UL
Длина кабеля, м: 0.5, 1, 1.5, 3, 5, 10 (разъём типа D (15–штырьковый), миниразъём для соединения напрямую с Ti–интерфейсом)
Габариты считывающей головки TONiC T1010 (высота × длина × ширина), мм: 10,0 × 35,0 × 13,5
Масса, г: — считывающая головка TONiC T1010 — 10
— Ti–интерфейс — 100
Масса кабеля, г/м: 26
Референтная (нулевая) метка: оптическая, IN–TRAC, с автоматической синхронизацией нулевого сигнала
Концевые выключатели: – одиночные, магнитные
– парные, магнитные
Температура, °С: — рабочая — от 0 до + 70
— хранения — от – 20 до + 70
Степень защиты: — считывающая головка TONiC T1010 — IP40
— Ti–интерфейс — IP20
Максимальная влажность
(без конденсации, при + 40 °C), %:
95
Рабочее ускорение, м/с2: 500
Удар (в нерабочем состоянии,
6 мс, полусинусоидальный
импульс), м/с2:
1000
Вибрация (в режиме
эксплуатации,
при 55 - 2000 Гц), м/с2:
не более 100
