Современные средства измерительной техники


EVOVIS

Производство:
JENOPTIK Industrial Metrology Germany (Германия)

EVOVIS
EVOVIS


EVOVIS - программное обеспечение для оценки шероховатости и контура поверхности с использованием портативных и стационарных устройств.

Программное обеспечение является простым в использовании и предлагает стандартизированный интерфейс для измерения шероховатости и контура, независимо от конфигурации устройства. Простые пиктограммы, поддерживаемые функцией комплексной помощи, позволяют пользователю использовать эффективные инструменты измерения и оценки в соответствии с собственными требованиями.

Измерение и оценка шероховатости поверхности:

  • Функции интерактивного анализа профиля для оценки параметров поверхности;
  • Оценка результатов измерений в соответствии с допусками, отображенными в компактной форме;
  • Управление измерительной станцией и оценка шероховатости поверхности в одном окне;
  • Создание индивидуальной программы тестирования;
  • Мастер выбора условий измерения;
  • Более 90 параметров оценки волнистости и шероховатости в соответствии с EN ISO 4287, а также других стандартов ISO и национальных (ASME, DIN, JIS, Motif и т.д.);
  • Свободный дизайн протокола печати;
  • Электронное архивирование протоколов измерений в формате pdf и функцией автоматического сохранения.

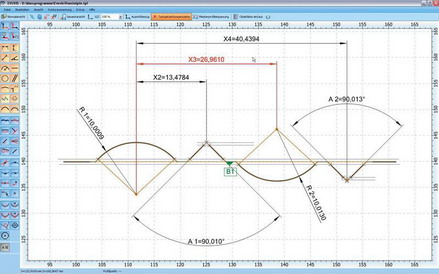

EVOVIS это быстрый и надежный способ оценить также и геометрические характеристики контролируемых деталей, такие как радиусы углов или расстояния. Дополнительные инструменты оценки позволяют контролировать профиль с переменным диапазоном допуска, опции сравнения с сохраненным номинальным профилем, а также автоматическая оценка сложных геометрических элементов, таких как дуги или кромки.

Измерение и оценка контура детали:
  • Интеллектуальное управление измерительной станцией;
  • Создание индивидуальной программы тестирования;
  • Выполнение нескольких задач в одной программе тестирования;
  • Использование стандартных комманд-функций, для быстрого создания программы;
  • Вспомогательные элементы - точки пересечения линий и кривых;
  • Автоматическая функция выравнивания измеряемого профиля;
  • Автоматизированное выполнение программы измерения;
  • Автоматическое создание таблиц результатов;
  • Графическое представление отклонений;
  • Оценка сложных геометрических элементов;
  • Свободный дизайн протокола печати;
  • Электронное архивирование протоколов измерений в формате pdf и функцией автоматического сохранения.

Также EVOVIS позволяет проводить контроль шероховатости и контура за один проход в любом выбранном месте контура профиля. Результаты отображаются в виде таблицы собранных данных.
