Современные средства измерительной техники


Ротаметры серии C/G …38/39/EX0-1

Производство:
ASA (Италия)

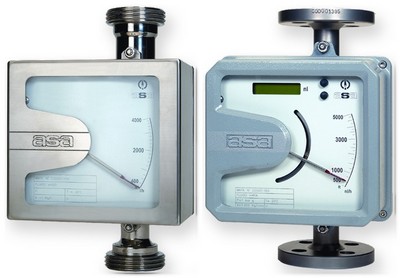

Металлические ротаметры Ротаметры серии C/G …38/39/EX0-1

Данная серия ротаметров идеальна для измерения расхода, где требуется безопасность и надежность прибора. Нет необходимости в питании прибора для модели с обычным индикатором потока.

Дополнительным преимуществом является размер 250 мм между фланцами, что позволяет устанавливать прибор в ограниченном пространстве без необходимости наличия прямых участков трубы на входе и на выходе прибора.

Прибор может быть поставлен в версии с обычным индикатором расхода и в версии с микропроцессором с 8-цифровым ЖК дисплеем с указанием текущего, суммарного и процентного расхода, выходной сигнал 4-20 мА с протоколом HART (питание 24 В DC) и интерфейсом Profibus PA (по запросу). Доступны также в искробезопасном исполнении, сертификаты ATEX EEx ia IIC T6 зона 0 и зона 1 (по запросу)

  • Диапазон измерения: 1...10 м³/с;
  • Выходной сигнал: 4...20 мА, HART;
  • Аварийная сигнализация: PNP, DPDT, NAMUR;
  • Присоединение: Фланцевое EN1092-1, DIN11851, резьбовое G и NPT, TriClamp;
  • Рабочая температура: –10...+150 °C, -30...+300 °C;
  • Максимальное давление: 40 бар;
  • Погрешность измерения: ± 1,5%;
  • Напряжение питания: 24 В DC;

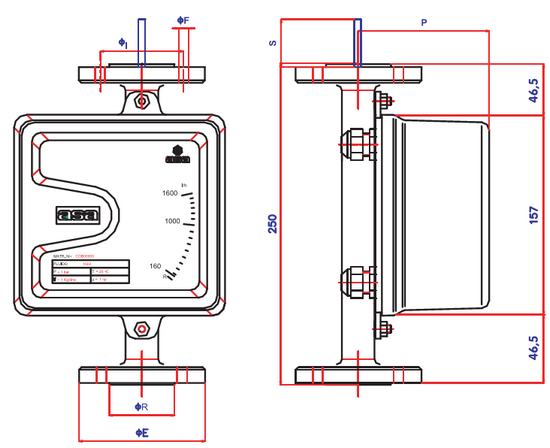

Размер измерительной трубы DN S, мм P, мм ø Е, мм ø I, мм ø R, мм ø F, мм Вес, кг
2600 15 39 103 95 65 45 14 3,8
2800 25 55 110 115 85 69 14 4,9
3100 50 67 128 165 125 102 18 9,9
3300 80 67 141 200 160 138 18 13,5
3400 100 67 157 220 180 158 18 16,5

Дополнительная информация

Файлы для загрузки:

Типовой лист
