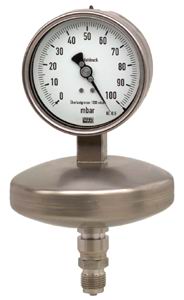

Манометр тип 532.51, 532.52, 532.53, 532.54
- Производство:
- WIKA (Германия)
Измерение абсолютного давления не зависит от перепадов атмосферного давления. Предназначены для агрессивных измеряемых сред и условий окружающей среды. Для газообразных и жидких, в случае применения соединительного фланца также для загрязнённых и вязких измеряемых сред.
Классы точности: 0,6 (тип 532.51), 1,0 (тип 532.52), 1,6 (тип 532.53), 2,5 (тип 532.54).
Строение и способ действия.
Пластинчатая пружина разделяет полость с измеряемым давлением элемента и камеру эталонного давления с нулевым эталонным давлением. Перепад давлений между полостью с измеряемым давлением и камерой эталонного давления вызывает деформирование (измерительный путь) пластинчатой пружины. Опорная поверхность защищает чувствительный элемент от воздействия нагрузки избыточного давления. Путь измерения выводится из напорных камер через меха или гофрированную трубу, и переносится шатуном на стрелочный механизм.
- Манометр тип 532.51, 532.52, 532.53, 532.54
Описание и технические характеристики:
| Параметр | Значение |
| Номинальный размер, мм | 100, 160 |
| Диапазон измерений (EN 837-3/5) | 0…25 мбар до 0…25 бар абсолютное давление |
| Класс (EN 16 005) | 0,6 (тип 532.51), 1,0 (тип 532.52), 1,6 (тип 532.53), 2,5 (тип 532.54) |
| Присоединение | Внешняя резьба снизу G 1/2 В |
| Чувствительный элемент | Пластинчатая пружина, хром-никелевая сталь, сплав NiCrCo |
| Корпус | Хром-никелевая сталь, с отверстием для выравнивания давления |
| Исполнение | Высокая стойкость к перегрузкам, продолжительный срок службы, металлические уплотнения полости измерительного элемента, защищенного от некомпетентного доступа |
| Возможные варианты / особенности | Жидкостное наполнение (тип 533.ХХ), прочная фронтальная часть (53Х.3Х), открытый присоединительный клапан, миниатюрный фланец для вакуумной техники, крепежная кромка спереди или с тыльной стороны, крепление кронштейном к стене или монтаж к трубе (типовой лист АМ 09.07), электроконтакты для НР 100 (типовой лист АЕ 08.01), датчик Холла для НР 100 (типовой лист АЕ 08.02), специальное исполнение (тип 532.53) с растянутым диапазоном начала шкалы и др. |
| Типовой лист | РМ 05.02 |
Файлы для загрузки:
Типовой лист
- Манометры тип 532.51, 532.52, 532.53, 532.54 (pdf, 87 Кб)
- Типовой лист 532.51, 532.52, 532.53, 532.54 (pdf, 323 Кб)
