Манометр тип 632.51
- Производство:
- WIKA (Германия)
Исполнение полностью из нержавеющей стали. Предназначены для оборудования сигнальными контактами или преобразователем. Для газообразных, агрессивных измеряемых сред, а также при агрессивных условиях окружающей среды.
Конструкция и принцип действия.
Герметичная измерительная камера содержит внутри капсулу. Внешние стенки капсулы контактируют с измеряемой средой. Любая деформация стенок капсулы передается на механизм и стрелку. Давление, превышающее максимальное значение шкалы, вызывает полное сжатие капсулы. Специальная форма стенок капсулы обеспечивает взаимный контакт, благодаря которому достигается устойчивость манометра к перегрузкам.

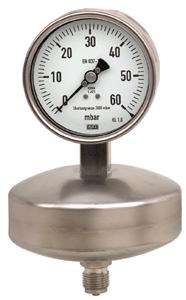

- Манометр тип 632.51
Описание и технические характеристики:
| Параметр | Значение |
| Номинальный размер, мм | 100, 160 |
| Диапазон измерений (EN 837-3/5) | 0…2,5 до 0…100 мбар |
| Класс (EN 837-3/6 | 1,6 |
| Присоединение | Наружная резьба внизу G1/2В |
| Чувствительный элемент | Коробчатая пружина, нержавеющая сталь |
| Корпус | Нержавеющая сталь, с отверстием для выравнивания давления сзади корпуса |
| Исполнение | EN 837-3, стойкость к перегрузкам, измерительная камера – радиально под корпусом |
| Возможные варианты / особенности | Другие соединения, кронштейн для монтажа прибора к стене или трубе (типовой лист АМ 09.07), крепежный фланец спереди или с тыльной стороны, класс точности показаний 0,6 или 1,0 (не на всех диапазонах), более высокая стойкость к перегрузкам, сигнальные контакты (типовой лист АЕ 08.01), дистанционный датчик (типовой лист АЕ 08.02) |
| Типовой лист | РМ 06.06 |
