Современные средства измерительной техники


Тип 700.01, 700.02

Производство:
WIKA (Германия)

Приборы типа 700.01 находят преимущественно применение при контроле дифференциального давления даже при высоком рабочем давлении в системах газоснабжения и воздухоподготовки.
Исполнение с разделительной мембраной типа 700.02 предназначено для жидких измеряемых сред и находит таким образом применение также в области водоочистки и водоснабжения.
Данный грузопоршневой дифференциальный манометр обеспечивает особые преимущества благодаря своей компактной, модульной конструкции. Это дает возможность производить замену измерительной системы и индикаторного корпуса непосредственно на местах, а также последующую установку и настройку электроконтактов. Для прибора типа 700.01 возможна последующая установка крепежного фланца спереди.
Несмотря на высокую стойкость к односторонним, двухсторонним и переменным перегрузкам, достигающим максимального значения рабочего давления, вес стандартного прибора не высок. Прибор типа 700.01 весит около 220 г, прибор типа 700.02 – около 500 г.
Основные области применения: фильтровальные установки, контроль насосных установок, замкнутые циклы охлаждения, системы трубопроводов.

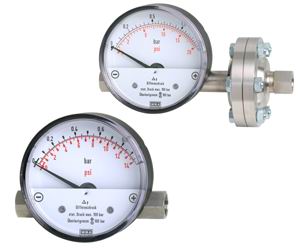

Манометры тип 700.01, 700.02
Манометры тип 700.01, 700.02

Описание и технические характеристики:

Параметр Значение
Номинальный размер, мм 80
Диапазон измерений (EN 837-1/5) Тип 700.01: 0…400 мбар до 0…10 бар, тип 700.02: 0…160 мбар до 0…4 бар
Точность показаний +/- 3% (тип 700.01), +/- 5% (тип 700.02) от конечного значения шкалы при возрастающем дифференциальном давлении
Чувствительный элемент Пружина сжатия, хром-никелевая сталь
Магнитный поршень Хром-никелевая сталь, магнитный феррит
Разделительная мембрана NBR (тип 700.02)
Присоединение Хром-никелевая сталь, внутренняя резьба, сбоку (слева или справа), противоположно, 2 х G 1/4
Корпус Алюминиевое литье под давлением, черного цвета
Возможные варианты / особенности Другие варианты присоединения через внутреннюю или наружную резьбу, контрольный стрелочный указатель максимума и др.
Типовой лист РМ 07.14
