Магнитный линейный датчик LM13

Производство:
Renishaw plc (Великобритания)

LM13
LM13

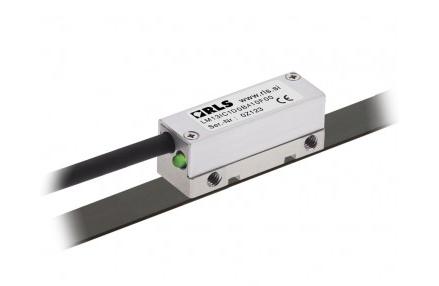

Датчик LM13 состоит из герметичной измерительной считывающей головки, которая перемещается над магнитной самоклеящейся шкалой с зазором до 1,5 мм и может иметь диапазон измерения до 100 м.

В измерительную головку встроен светодиодный индикатор правильного положения головки и исправности датчика. Отсутствие жестких допусков и специальное оборудование для установки магнитной ленты упрощают монтаж устройства LM13. Референтная метка может быть заранее установлена на магнитную шкалу или приклеивается над лентой с помощью самовыравнивающего приспособления, которое значительно упрощает процесс установки.

Датчики LM13 производятся только с цифровым выходом и имеют разрешения 1, 2, 5, 10, 20, 25, 50, 125 и 250 мкм. При максимальном разрешении (1 мкм) скорость перемещения LM13 достигает 4 м/сек.

Благодаря компактным размерам и внутренней конструкции, LM13 подходит также и для конструкций с изогнутой магнитной лентой. Самоклеющаяся магнитная лента может быть установлена на поверхность с радиусом изгиба от 60 мм и более.

Разработанные для жестких условий эксплуатации, датчики линейных перемещений имеют диапазон рабочих температур от - 20 до + 85 °C и степень защиты - IP68, обладают высокой устойчивостью к ударам, вибрациям и давлению. Магнитная шкала устойчива к химическим веществам, применяемым в разных отраслях промышленности. Бесконтактное считывание LM13 обеспечивает отсутствие трения и износа компонентов измерительной системы, механического гистерезиса при максимальной скорости и ускорениях.

Датчики LM13 гарантируют надежную работу в сложных и тяжелых условиях эксплуатации, они успешно применяются в деревообрабатывающей, камнеобрабатывающей, металлообрабатывающей, текстильной, печатной, пластмассовой промышленностях и на производстве упаковки. Они пригодны также для систем автоматизации и сборочных конвейеров, для лазерной, плазменной и гидроабразивной резки, производства микросхем, печатных плат и т.д.



Технические характеристики

Встроенный светодиодный индикатор положения головки: да
Диапазон измерения, м: до 50, 100 (по спецзаказу)
Разрешение при цифровых выходах, мкм: 1, 2, 4, 5, 10, 20, 25, 50, 125, 250
Максимальная скорость при разрешении 1 мкм, м/с: 4,16
Зазор между считывающей головкой
и магнитной шкалой, мм:
от 0,1 до 1,5
Повторяемость: точнее единицы дискретности
Гистерезис, мкм: до 3
Точность системы, мкм/м: ± 40 при 20 °С
Напряжение питания, В: от 4,6 до 7 (защита от обратной полярности)
Ток потребления (без нагрузки), мА: до 30 мА
Выходные сигналы: цифровой дифференциальный (по стандарту RS422A) с защитой от КЗ
Кабель: гибкий, с двойным экраном
Температура рабочая, °С: от – 10 до + 80
Температура хранения, °С: от – 40 до + 85
Степень защиты: IP68
