Контактные щупы компании Renishaw для КВМ, станков, сканирующих датчиков и измерительных систем Equator™ от Renishaw.
Производство:
- Renishaw (Великобритания)
Важность щупов для точности
Успешное выполнение измерений существенным образом зависит от способности щупа датчика достигать обьекта измерения, сохраняя затем точность в точке контакта.
Эффективность измерений сразу ухудшается из-за использования щупа с недостаточно круглым наконечником или наконечником, установленным не по центру, из-за некачественной посадки резьбы щупа или из-за неверно выбранного щупа, который излишне прогибается при контакте с контролируемой поверхностью.
Специалисты Renishaw использовали весь свій, около 50 летний, опыт в, области проектирования датчиков и щупов с тем, чтобы разработать набор всевозможных щупов для КИМ и станков, обеспечивающих высочайшую точность измерений.

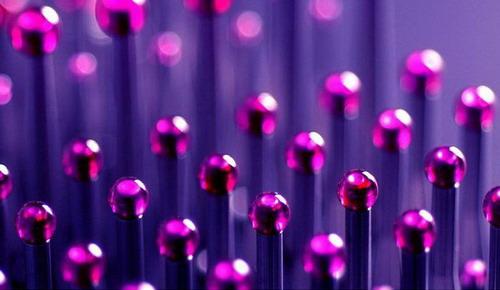

Что такое щуп?
Щуп – это самая первая часть измерительной системы, которая контактирует с деталью, вызывая срабатывание датчика. Сгенерированный выходной сигнал позволяет получить данные измерения.
Именно по єтому крайне важно, чтобы щуп обеспечивал максимально возможную точность в точке контакта.
Выбор щупа
Тип и размер используемого щупа определяется элементом детали, который необходимо измерить. Однако в любом случае самыми важными характеристиками щупа являются его жёсткость и степень сферичности его наконечника.
Для сохранения точности измерений в точке контакта рекомендуется следовать приведенным ниже правилам.
Использовать короткие щупы
Чем больше изгиб или отклонение щупа, тем ниже точность. Выполнение измерений с минимально возможной длиной щупа
для конкретного случая применения является оптимальным решением.
Обеспечить минимальное количество соединений
Каждое соединение щупа и удлинителей означает появление новых точек возможного изгиба или отклонения. Поэтому следует стремиться использовать минимально возможное число сочленений для данной конфигурации.
Использовать шарик наибольшего диметра
Это правило определяется двумя обстоятельствами:
- первое – при большем размере шарика увеличивается зазор между шариком и стержнем и тем самым снижается вероятность ложных срабатываний, вызванных случайным касанием измеряемой поверхности стержнем;
- второе – шарик большего размера снижает влияние качества обработки поверхности исследуемого компонента.
Изделия по индивидуальному заказу
| Для задоволення зростаючої потреби у високошвидкісному скануванні, компанія Renishaw розробила алмазні щупи OPTiMUM™, які є вершиною технології виробництва щупів в метрологічному застосуванні.
Алмаз, один з найтвердіших відомих матеріалів на землі. Щупи з алмазним покриттям забезпечують неперевершену зносостійкість і не зазнають «налипання» матеріалу чи передчасного зносу під час сканування деталі. |
Стандартний асортимент щупів включає понад 500 найменувань. та понад 15 000 індивідуальних варіантів.
Команда конструкторів Renishaw може розробити нестандартні варіанти по індивідуальному замовленню відповідно до ваших конкретних вимог.
Підрозділом компанії Renishaw з виготовлення щупів розроблено понад 10 000 різних щупів за спеціальними замовленнями для широкого спектру завдань контактних вимірів по всьому світу, починаючи від авіаційної та автомобільної промисловості до крупносерійного виробництва, тому вирішення вашої задачі можливо вже існує.
Алмазные щупы
| Для задоволення зростаючої потреби у високошвидкісному скануванні, компанія Renishaw розробила алмазні щупи OPTiMUM™, які є вершиною технології виробництва щупів в метрологічному застосуванні.
Алмаз, один з найтвердіших відомих матеріалів на землі. Щупи з алмазним покриттям забезпечують неперевершену зносостійкість і не зазнають «налипання» матеріалу чи передчасного зносу під час сканування деталі. |
Cовместимость с разными системами
|
Широкий асортимент щупів забезпечує сумісність з різноманітними системами.
До них належать координатно-вимірювальні машини, верстати, скануючі датчики та вимірювальні системи Equator™. ПКрім того, їх можна використовувати з датчиками інших виробників, зокрема із датчиками ZEISS |
|
| та FARO® |
