HOMMEL TESTER W20

Производство:
JENOPTIK Industrial Metrology Germany (Германия)

HOMMEL TESTER W20
HOMMEL TESTER W20

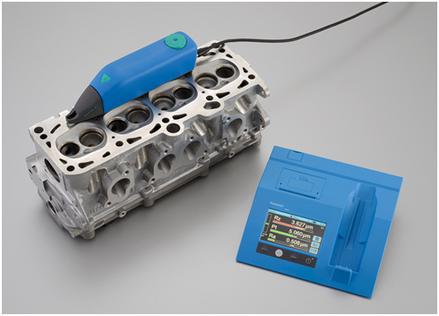

Модель 2013 года, заменившая всемирно известную модификацию Hommel-Tester T1000 Wave TKU. В данном приборе применены самые современные технологии приборостроения.

Независимый от сети прибор для мобильного и стационарного измерения шероховатости поверхности, класс точности 1(высший) по DIN 4772.

Класс точности по DIN 4772: 1 (высший)
Щуп: TKU 300 / 600
Измерительный диапазон: ± 320 мкм ; ± 600 мкм
Единицы измерений: мкм / мкдюйм (на выбор)
Максимальная длина трассирования, мм: 20
Длина трассирования по ISO/JIS, мм: 1,5 / 4,8 / 15
Длина трассирования по MOTIF, мм: 0,64 / 3,2 / 16
Шаг отсечки, мм: 0,08 / 0,25 / 0,8 / 2,5 / 8,0
Фильтры: EN ISO 11562: фильтр Гаусса,
EN ISO 16610-21: фильтр Гаусса,
EN ISO 13565-1: фильтр для Rk параметров,
EN ISO 3274: λs фильтр
Скорость трассирования, мм/сек:
Скорость возврата, мм/сек:
0,15 / 0,5 / 1
3
Интервал между точками min, мкм: 0,5 (9600 точек при длине трассы 4,8 мм)
Тип батареи: литий-ионная
Количество замеров за один заряд батареи: 800 (без вывода на печать, при длине трассирования 4,8 мм)
Время заряда батареи, ч: 4
Встроенная память: 2000 измерительных циклов/параметров;
500 профилей
Измерительные программы: 7 измерительных программ, 1 измерительная программа для проверки
Рабочая температура, ⁰С: +5 … +40
Габаритные размеры В×Ш×Д, мм:
Базовый блок
Устройство перемещения Waveline 20

224 × 225 × 70
245 × 54 × 75
Масса, г:
Базовый блок
Устройство перемещения Waveline 20

1080
1100
Интерфейсы: USB
Напряжение источника питания, В: 100 … 264
Измеряемые параметры
Параметры шероховатости, ISO 4287: Ra, Rz, Rmax, Rt, Rq, RSm, Rp, Rv, Rsk, Rku, Rdc, Rdq, RzISO, Rmr, Rmr(c), C(Rmr), Pt, Pz, Pa, Pc, Pp, Pv, PSm, Pq, PSk, Pku, Pdq, Pdc, Pmr, Pmr(c), C(Pmr)
Базовые параметры шероховатости,
ISO 13565-1, -2:
Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Rpk*, Rvk*
Параметры MOTIF, ISO 12085: R, AR, Rx, CR, CL, Nr, CF
Параметры ASMB46: Rpm
Параметры JIS B601 (2001): Rz-JIS
Параметры DIN EN 10049: RPc
Параметры Daimler MBN 31007: R3z
Характеристики встроенного принтера
Метод печати: Матричная термопечать
Бумага / ширина печати, мм: 57 ± 0,5 / 48
Диаметр бумажного рулона, мм: 31
Разрешение: 8 точек/мм, 384 точки/линию
Вывод на печать: Условий измерений, параметров профиля шероховатости, кривой Эббота, статистики




Функциональные особенности профилометра:




Контекстное управление с помощью сенсорного экрана:
  • 8 сохраняемых измерительных программ;
  • Функциональные клавиши для 4-х основных функций;
  • Оценка всех основных современных параметров шероховатости (см. Тех. характеристики);
  • Широкие возможности для оценки устанавливаемых допустимых отклонений значений (допусков);
  • Быстрый и удобный ввод дополнительных параметров измерений через сенсорный экран;
  • Четкое отображение результатов измерений;
  • Отображение результатов на экране: параметры шероховатости, вид профиля (профилограмма), интерактивная кривая Эббота (кривая доли материала), общие статистические функции.






Встроенная мера шероховатости:
  • Контрольная мера шероховатости, надежно хранится в основном блоке W10, защищена от повреждений;
  • Проверка измерительного прибора в любой момент по необходимости оператора;
  • Стабильная достоверность измерений;
  • Предустановленная измерительная программа для проверки измерительного прибора с заданными номинальными значениями меры.








Встроенный принтер:
  • Печать результатов измерения на месте измерения;
  • Функция «Легкая загрузка бумаги»;
  • Печать результатов измерений с оценкой погрешности профиля, кривой Эббота, дополнительной информацией и статистикой.

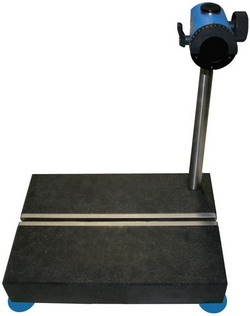

Стойка HS300 с гранитным основанием (опция):
  • Точное позиционирования измерительного щупа на поверхности заготовки;
  • Диапазон установки по высоте – 300мм;
  • Поворотное устройство ± 180°.

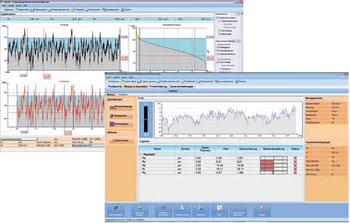

Программное обеспечение EVOVIS mobile (опция):

EVOVIS mobile - программа для оценки шероховатости и контура.

Программное обеспечение является простым в использовании и предлагает стандартизированный интерфейс для измерения шероховатости и контура, независимо от конфигурации устройства. Простые пиктограммы, поддерживаемые функцией комплексной помощи, позволяют пользователю использовать эффективные инструменты измерения и оценки в соответствии с собственными требованиями.



Специальные возможности EVOVIS mobile:
  • Специально разработанное ПО для работы с портативными измерительными устройствами;
  • Онлайн режим: управление W5, W10 либо W20, подключенным к ПК, осуществляется непосредственно программным обеспечением;
  • Автономный режим: параметры и данные профиля, хранящиеся в памяти W5, W10 либо W20, передаются на ПК для дальнейшей оценки посредством возможностей ПО;
  • Индивидуальное создание плана для тестирования;
  • Мастер выбора условий измерений;
  • Более 90 параметров оценки волнистости и шероховатости в соответствии с EN ISO 4287, а также других стандартов ISO и национальных (ASME, DIN, JIS, Motif и т.д.);
  • Свободный дизайн протокола печати;
  • Электронное архивирование протоколов измерений в формате pdf и функцией автоматического сохранения.


Дополнительная информация
