HOMMEL-ETAMIC F435/455

Производство:
JENOPTIK Industrial Metrology Germany (Германия)

HOMMEL-ETAMIC F435/455
HOMMEL-ETAMIC F435/455

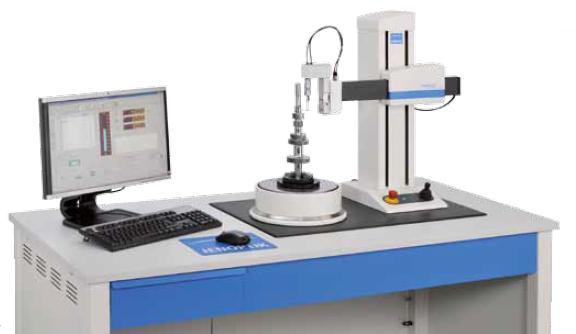

Измерительная станция (кругломер) HOMMEL-ETAMIC F435/455 предназначена для контроля основных параметров отклонения формы и расположения для тел вращения после механической обработки.




Основные функциональные возможности:

  • Быстрое автоматизированное выравнивание измеряемой детали на столе кругломера;
  • Возможность автоматизированного измерения деталей в автоматическом режиме;
  • 3 моторизированные измерительные оси обеспечивают высокую скорость измерения;
  • Точное и надежное измерение практически всех параметров отклонения формы и расположения поверхностей;
  • Наличие всевозможных крепежных аксессуаров для решения различных задач измерения;
  • Русифицированный и интуитивно понятный интерфейс расчетного программного обеспечения TURBO FORM.



Технические характеристики:

Диапазон измерений
Расстояние между осями C и Z, мм: 325
Макс. изм. диаметр, мм: 430
Мак. изм. высота, мм: 350 / 550
Ось вращения (ось С)
Диаметр стола, мм: 250
Выравнивание детали: автоматическое
Ошибка отклонения от круглости
мкм + мкм / мм изм. высоты, мкм:
0,02 + 0,0005
Ошибка отклонения от круглости
мкм + мкм / мм изм. высоты *, мкм:
0,01 + 0,00025
Ошибка осевого биения
мкм + мкм / мм радиуса, мкм:
0,03 + 0,0005
Ошибка осевого биения
мкм + мкм / мм радиуса *, мкм:
0,015 + 0,00025
Диапазон центрирования детали, мм: ± 2
Диапазон нивелировки, °: ± 0,6
Тип подшипников: пневматические
Скорость измерения и позиционирования, об/мин 1 - 12
Максимальная нагрузка, N 400
Вертикальная ось (ось Z)
Диапазон измерения, мм: 350 / 550
Ошибка прямолинейности/100 мм, мкм: 0,15
Ошибка прямолинейности
на всем диапазоне, мкм:
0,3 / 0,4
Непараллельность осей C и Z
на всем измерительном диапазоне, мкм:
не более 0,8 / 1,3
Скорость измерения и позиционирования, мм/с: 0,2 - 23
Защита от столкновения: да
Горизонтальная ось (ось R)
Диапазон измерения, мм: 220
Ошибка прямолинейности/100 мм, мкм: 0,3
Ошибка прямолинейности
на всем диапазоне, мкм:
0,6
Неперпендикулярность осей C и R , мкм: не более 1,2
Скорость измерения и позиционирования, мм/с: 0,2 - 14
Размеры и вес измерительной системы
Длина, мм: 790 / 1010 **
Ширина, мм: 510 / 650 ***
Высота, мм: 960 / 1160
Вес, кг: 230 / 300

Все точностные характеристики даны в соответствии с DIN 1101 и при температуре 20 ± 1 °C.
Измеряемое отклонение от круглости при фильтре 0-15 S/r; 6 об/мин; LSC.
Измеряемое отклонение от прямолинейности при отсечке шага 2,5 мм; 100 мм/мин; LSS.
* - значение макс. отклонения для референсной окружности LSCI, фильтре 0-15 S/r; 6 об/мин.
** - значение дано для удлиненной оси R.
*** - значение дано с учетом защитной коробки сервоприводов.




Комплект поставки HOMMEL-ETAMIC F435/455:
  • Высокоточный поворотный стол на пневмоподшипниках, имеет возможность автоматического выравнивания и центрирования деталей с максимальным весом до 40кг;
  • Вертикальная моторизированная измерительная ось Z = 350/550 мм;
  • Горизонтальная моторизированная измерительная ось R = 220 мм;
  • Датчик нового поколения FT1.1 с диапазоном ±1000 мкм снабжен магнитным держателем для быстрой смены щуповых консолей;
  • Инструментальный стол GTF3 с пружинной демпферной платформой и вырезом в столешнице для встраивания гранитного основания;
  • ПК с ОС Windows7, сетевая карта, DVD - привод, мышь, 22" TFT - монитор, принтер;
  • Программное обеспечение TURBO FORM на русском языке;
  • Модуль пневмоподготовки, включая редуктор давления, манометр 0 - 10 Bar, фильтр грубой очистки 5 мкм, фильтр тонкой очистки 0,5 мкм и мембранный осушитель;
  • Калибровочный сертификат производителя;
  • Инструкция пользователя;
  • Обучения персонала заказчика.



Дополнительные опции:






  • Измерение шероховатости и волнистости (в сочетании со столом GTF3 и пневматической системой подавления вибрации);











  • Моторизированный поворотный модуль MDS обеспечивает проведение измерений с автоматическим наклоном датчика FT1.1 на угол 0 - 90° и вращения вдоль своей оси в пределах 0 - 270°;










  • Инструментальный стол GTF3 с пневматической системой демпфирования;









  • Прецизионные зажимные патроны;











  • Эталоны увеличения с сертификатом;











  • Набор щуповых консолей для различных задач.

Дополнительная информация
