TIGO SF

Виробництво:
Hexagon MI DEA (Італія)

TIGO SF
TIGO SF

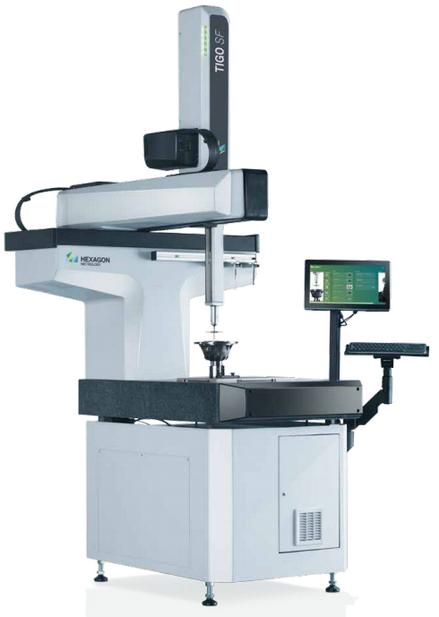

TIGO SF - багатофункціональна безповітряна цехова координатно-вимірювальна машина з високими експлуатаційними характеристиками. Її міцна і надійна конструкція сприяє проведенню виключно точних вимірювань, а новаторський принцип управління спрощує розмірний контроль промислових деталей і робить світ метрології доступним кожному.

TIGO SF - це точна і компактна 3D-координатно-вимірювальна машина (КВМ), спеціально розроблена для використання у виробничих приміщеннях і повністю захищена кожухами і гофрованими чохлами. TIGO SF являє собою ідеальне рішення для вимірювання широкого діапазону високоточних деталей малого та середнього розміру для всіх галузей промисловості. Машина характеризується зоною вимірювань 500 × 580 × 500 мм (X/Y/Z) і є найточнішою цеховою КВМ у своїй категорії.

TIGO SF - це універсальне рішення для вимірювань в умовах виробничих приміщень: в стандартній конфігурації контролер і ПК змонтовані в корпусі підстави машини, а монітор і клавіатура розташовані на штативі з шарнірним з’єднанням, що забезпечує максимальну ергономіку і мінімальну площу займаної поверхні. Така автономна компактна конфігурація дозволяє без праці переміщати машину за допомогою вилочного навантажувача відповідно до мінливих виробничих потреб.

Вільнонесуща конструкція машини TIGO SF забезпечує повний доступ з трьох боків і оптимальну зручність у поводженні з деталями і програмуванні їх обробки. Часто розташовані отвори в робочому столі з товстого граніту дозволяють здійснювати кріплення деталей легко і швидко.

У стандартній конфігурації машина TIGO SF обладнана стаціонарною вимірювальної головкою HP-S-X1C, що дозволяє проводити безперервне сканування та послідовні вимірювання в окремих точках з високою швидкістю і точністю. Крім того, існує варіант з індексованою вимірювальною головкою HH-A, що дозволяє вимірювати особливості конструкцій з різною орієнтацією без використання складних зіркоподібних щупів або поворотних столів.

Покращена температурна компенсація конструкції дозволяє робити точні вимірювання в діапазоні від 15 до 30°C. Кожухи і гофровані чохли повністю захищають рухомі деталі машини від забруднення. Корпус підстави машини, в якому міститься електронне обладнання, також доступний зі ступенем захисту IP54. Пасивні демпфіруючі пристрої захищають машину від більшості вібрацій, характерних для виробничих цехів. Додатковий захист можна забезпечити за допомогою активних демпфуючих пристроїв.

У TIGO SF пропонують новий спосіб взаємодії з цеховими вимірювальними пристроями, в основі якого лежить програмне забезпечення PC-DMIS TOUCH, розроблене для сенсорних екранів і операційних систем останнього покоління. Графічний інтерфейс користувача складається з набору простих для розуміння графічних елементів і команд, що робить використання ПЗ інтуїтивно зрозумілим. Для вирішення більш складних завдань можна використовувати вже традиційне програмне забезпечення PC-DMIS і QUINDOS.



Особливості та переваги КВМ:
  • Зона вимірів: 500×580×500 мм;
  • Кращі експлуатаційні характеристики серед машин даного класу;
  • Краще співвідношення зони вимірювань та займаної площі поверхні;
  • Лінійні направляючі кочення на всіх осях, використання повітря не потрібно;
  • Гранітний робочий стіл з часто розташованими отворами для зручного кріплення деталей;
  • Конструкція машини захищена від пилу за допомогою гофрованих чохлів і кожухів;
  • Технологія температурної компенсації з використанням декількох датчиків;
  • Безперервне сканування та послідовні вимірювання в окремих точках за допомогою скануючої головки HP-S-X1C;
  • Пристрій для зміни інструменту HP-S-X1C, вбудований в раму КВМ;
  • Для забезпечення максимальної універсальності застосування можна використовувати головку, що індексується HH-A з кроком 5° із зондом HP-TM;
  • Новий міцний і ергономічний пульт Jog-box;
  • Сенсорний екран і клавіатура зручно розташовані на вбудованому штативі з шарнірним з’єднанням;
  • Різнокольорові світлодіодні індикатори наочно відображають стан процесу вимірювання (додатковий варіант);
  • Доступний корпус підстави машини зі ступенем захисту IP54 (додатковий варіант);
  • Пасивні демпферні пристрої (існує також можливість установки активних демпферних пристроїв).



Більш детально дізнатися про програмне забезпечення для роботи з цим обладнанням можна в розділі "Програмне забезпечення та системи автоматизації" або перейти за посиланням: програмне забезпечення для КВМ, 3D-сканування і зворотного інжинірингу.
