Сучаснi засоби вимiрювальної технiки


QUINDOS

Виробництво:
Hexagon MI PTS GmbH (Німеччина)

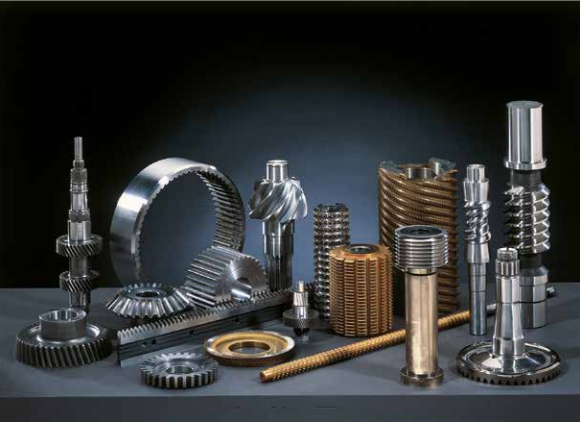

Типові зубчасті колеса і зуборізні обладнання
Типові зубчасті колеса і зуборізні обладнання

QUINDOS - Спеціалізоване програмне забезпечення для контролю деталей з зубчастим зачепленням.

Пакет програмного забезпечення (ПО) QUINDOS забезпечує засоби для простого і оперативного контролю параметрів зубчастого зачеплення будь-яких типів. З підтримкою опцій з пакета ПЗ QUINDOS експлуатаційні можливості КВМ розширюються до спеціалізованої повноцінної вимірювальної машини для контролю розмірних параметрів зубчастого зачеплення. Користувачеві необхідно ввести тільки деякі характерні параметри для контролю (модуль, тип, напрям тощо). Всі траекторії при контролі деталі на КВМ, характерні точки контролю та лінії сканування формуються автоматично. Завдяки своїй відкритій архітектурі Quindos може працювати з координатно-вимірювальними машинами виробленими не тільки концерном Hexagon MI, а й іншими світовими виробниками.


Пакет програмного забезпечення QUINDOS налічує понад 50 різноманітних модулів.

QUINDOS Gear
Вимірювання розмірних параметрів циліндричних зубчастих коліс (ЗК), прямих або косозубих, внутрішнього і зовнішнього зачеплення на високо прецизійних координатно-вимірювальних машинах. Оцінка параметрів за вимогами стандартів DIN, ISO, JIS, AGMA, ANSI, CNOMO або CAT-стандартів з вимірюванням і без вимірювання ексцентриситету. Модифікації профілю, кроку гвинтової лінії і похибки. Пакет ПЗ QUINDOS Gear містить програмні засоби контролю дрібно модульних ЗК з прямим і евольвентним зубчастим зачепленням відповідно до вимог стандартів DIN 5481 та DIN 5482.

QUINDOS Unknown Gear
Вимірювання розмірних параметрів прямозубих і косозубих ЗК з внутрішнім і зовнішнім зачепленням або сегментів ЗК з невідомими параметрами. Виконується оцінка по всіх стандартних параметрах, тобто, модуль, кут зачеплення і кут нахилу гвинтової лінії ЗК, зміщення вихідного контуру зубчастого зачеплення тощо.

QUINDOS Gear Gauges
Для калібрування шаблонів евольвент і кроку гвинта із застосуванням ультра прецизійних координатно-вимірювальних машин. Прямозубі і гвинтові ЗК з лівим і правим зубом. FELLOWS - для ЗК з типовою або евольвентною бічною поверхнею зачеплення зуба. (Для цієї опції необхідно застосування особливо прецизійних КВМ, наприклад, моделі Leitz Infinity).

QUINDOS Straight Bevel Gear
Контроль і оцінка гвинтової поверхні, профілю кроку, товщини зубів прямозубих конічних ЗК відповідно до вимог стандарту DIN 3965, частині 1 і 2. При використанні не в інструментальній промисловості можна застосовувати для вимірювань прес-форм і штампів.

QUINDOS Spiral Bevel Gear
Вимірювання параметрів спіральнозубих конічних ЗК з евольвентним зачепленням, включаючи вимір коронних ЗК з прямобічним профілем відповідно до вимог стандартів AGMA 390.03a, ред. 1988, ANSI / AGMA 2009 A98 і DIN 3965, частині 1 і 2. Розмірна оцінка геометричної форми, обробленої поверхні кроку і товщини зуба тощо. Із засобами програмного сполучення QUINDOS до GAGE 4 / WIN від Gleason Works, KIMOS від Klingelnberg і DMG.

QUINDOS CAT Gear
Вимірювання розмірних параметрів і оцінка циліндричних ЗК відповідно до стандартів 1E0392 і 1E4157 компанії CATERPILLAR. Пакет містить модулі Tip Modification / модифікації профілю головки зуба, Undercut / піднутрення, Root Fillet / Зона підрізання, Harmonic Amplitude H1 / Гармонійний аналіз і компоновка епюр у відповідності зі специфікаціями для CAT - коштів автоматизованого контролю.
Необхідно застосування опції QUINDOS Gear - для контролю ЗК. Потрібно атестація методики випробувань в компанії Caterpillar Inc, США.

QUINDOS Sprocket
Вимірювання і оцінка параметрів зубів зірочок (ланцюгових коліс) відповідно до вимог стандарту DIN 8196. Варіанти повинні перевірятися компанією MTWZ і можливі додаткові витрати на програмування.
Необхідно застосування опції QUINDOS Curves - для аналізу кривих.

QUINDOS і координатно-вимірювальна рука ROMER Absolute Arm
Об’єднавши програмне забезпечення QUINDOS і руку ROMER Absolute Arm можна отримати унікальний засіб для контролю великогабаритних ЗК. Всі циліндричні ЗК (внутрішні, зовнішні, прості і черв’ячні передачі) можна швидко виміряти в інтуїтивно зрозумілому середовищі.
