Скоба для вимірювання діаметру колісних пар

Виробництво:
Рифтэк (Республіка Білорусь)

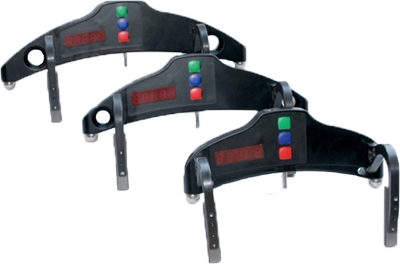

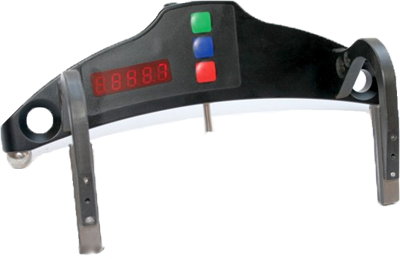

Скоба для вимірювання діаметру колісних пар
Скоба для вимірювання діаметру колісних пар

Електронна скоба призначена для вимірювання діаметра кола катання колісних пар залізничного рухомого складу (локомотивів, вагонів, метро, трамваїв), проведення допускового контролю і разбраковки при їх технічному обслуговуванні, огляді і ремонті. Скоба дозволяє проводити вимірювання безпосередньо на рухомому складі, без викочування колісних пар

Технічні характеристики

Параметри Серія ИДК Серія ИДК-ВТ
Діапазон вимірювання діаметра, мм: від 400 до 1400 чи на замовлення
Похибка вимірювання діаметра, мм: 0,2
Дискретність індикації діаметра, мм: 0,1 мм чи 0,01 мм чи 0,01 дюйм
Позиція вимірювання, S, мм: За запитом
Відстань між шаровими опорами та робочий діапазон, мм: 200+/-0,5 (400 ... 950 мм)
250 +/-0,5 (600 ... 1400 мм)
300+/-0,5 (720 ... 1400 мм)
Дисплей: Вбудований, світлодіодний
Робоча температура, °С: -15 ... +55
Джерело живлення: акумуляторні батареї 2 × ААА 1,2В
Маса, кг: 0,5
Кількість замірів без підзарядки, не менше 1000
Наявність bluetooth: немає да



Комплектність поставки

Назва Серія ИДК Серія ИДК-ВТ
Скоба для вимірювання діаметра: + +
Зарядний пристрій: + +
Паспорт: + +
РФ303 - Пристрій індикації (КПК), опційно: - +
Зарядний пристрій 5В 3А для КПК (опційно): - +
Футляр: + +
IKP5 DB, ПЗ підтримки бази даних (CD диск): - +
Керівництво з експлуатації: - +
Засоби калібрування (опційно): На замовлення
Плаский шаблон РФ510.11.000 - -
Шаблон-діаметр РФ510.11.850: - -

Принцип роботи

Метод визначення діаметра заснований на вимірюванні за допомогою встановленого в скобі перетворювача переміщення Серії РФ25х величини стрілки сегмента, утвореного при установці скоби на колесо. Результат вимірювання ініціюється на вбудованому в скобі дисплеї.

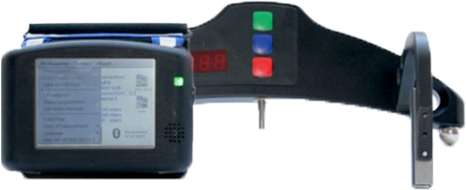

Вимірювання проводяться безпосередньо на рухомому складі, без викочування колісних пар. Скоба ИДК-ВТ містить Bluetooth інтерфейс для передачі результатів в базу даних зносу колісних пар.
