Оптические микрометры серии РФ651
Оптические микрометры серии РФ651

Оптические микрометры предназначены для высокоточного бесконтактного измерения:
  • ширины/диаметра крупных объектов;
  • зазоров;
  • измерений по двум осям;
  • перемещения объекта;
  • профиля объекта;
  • распознавания объекта и сортировки.
Принцип работы

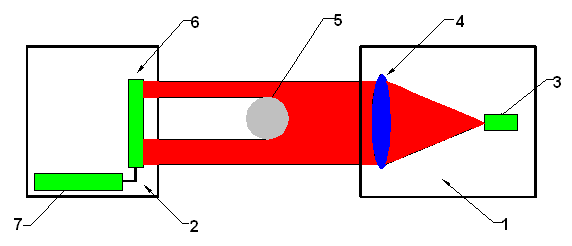

В основу работы прибора положен теневой метод. Микрометр состоит из двух модулей: излучателя 1и приемника 2. Излучение полупроводникового лазера 3 коллимируется объективом 4. При размещении объекта 5 в области коллимированного пучка формируемое теневое изображение сканируется линейкой ПЗС-фотоприемников 6. По положению теневой границы (границ) процессор 7 рассчитывает положение (размер) объекта.

Технические характеристики
Модель РФ651- 25 50 75 100
Рабочий диапазон, мм: 25 48 75 98
Минимальный размер объекта, мм: 0,5 1 1,5 2
Погрешность1, мкм: ± 5 ± 10 ± 15 ± 20
Максимальная  частота обновления данных, Гц: 2000 2000 2000 2000
Источник излучения: Светодиод или лазер
Класс лазерной безопасности 1  (IEC60825-1)
Выходной интерфейс:
  • цифровой
  • RS232 (макс. 921,6 Kбит/с) или RS485 (макс. 921,6 Kбит/с)
    или Ethernet и (RS32 или RS485)
  • аналоговый
  • 4 … 20 мА (нагрузка 500 Ом) или 0 … 10 В
    Вход  внешней синхронизации: 2,4 – 5 В (CMOS, TTL)
    Логический выход: три выхода, NPN: 100 мА max; 40 В max
    Напряжение питания, В: 24 (9 … 36)
    Потребляемая мощность, Вт: 1,5 ... 2
    Устойчивость к внешним воздействиям:
  • класс защиты
  • IP67
  • уровень вибраций
  • 20 g /10 ... 1000Гц, 6 часов для каждой из XYZ осей
  • ударные нагрузки
  • 30 g / 6 мс
  • окружающая температура, °С
  • -10 ... +60
  • относительная влажность
  • 5 - 95%
    Материал корпуса: алюминий
    Вес (без кабеля), грамм: 600 2000 2600 4000
