Сучаснi засоби вимiрювальної технiки


Серия РФ 656

Виробництво:
Рифтэк (Республіка Білорусь)

Оптические микрометры серии РФ656
Оптические микрометры серии РФ656

Оптические микрометры предназначены для высокоточного бесконтактного измерения:
  • ширины/диаметра крупных объектов;
  • зазоров;
  • измерений по двум осям;
  • перемещения объекта;
  • профиля объекта;
  • распознавания объекта и сортировки.
Принцип работы

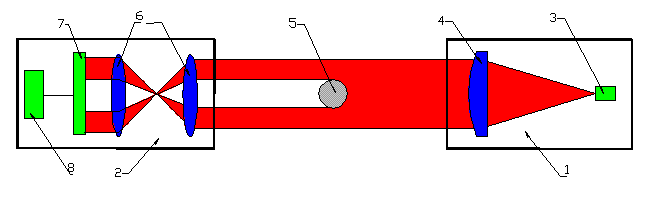

В основу работы прибора положен теневой метод. Микрометр состоит из двух модулей: излучателя 1 и приемника 2. Излучение светодиода 3 коллимируется объективом 4. При размещении объекта 5 в области коллимированного пучка изображение объекта 5 формируется телецентрической оптической системой 6 на линейке ПЗС-фотоприемников 7. По положению теневой границы (границ) процессор 8 рассчитывает положение (размер) объекта.

Технические характеристики
Модель РФ656- 5 10 25
Рабочий диапазон, мм: ± 1 × 5 ± 3 × 10 ± 5 × 25
Расстояние "излучатель-приемник", мм: 25 56 63
Минимальный размер объекта, мм: 0,03 0,05 0,1
Погрешность1, мкм: ± 0,3 ± 0,5 ± 1
Максимальная  частота обновления данных, Гц: 2000 10000 10000
Источник излучения: Светодиод
Класс лазерной безопасности 1 (IEC60825-1)
Выходной интерфейс:
  • цифровой
  • RS232 (макс. 921,6 Kбит/с) или RS485 (макс. 921,6 Kбит/с)
    или Ethernet и (RS32 или RS485)
  • аналоговый
  • 4 … 20 мА (нагрузка 500 Ом) или 0 … 10 В
    Вход  внешней синхронизации: 2,4 – 5 В (CMOS, TTL)
    Логический выход: три выхода, NPN: 100 мА max; 40 В max
    Напряжение питания, В: 24 (9 … 36)
    Потребляемая мощность, Вт: 1,5 ... 2
    Устойчивость к внешним воздействиям:
  • класс защиты
  • IP67
  • уровень вибраций
  • 20 g /10 ... 1000Гц, 6 часов для каждой из XYZ осей
  • ударные нагрузки
  • 30 g / 6 мс
  • окружающая температура, °С
  • -10 ... +60
  • относительная влажность
  • 5 - 95%
    Материал корпуса: алюминий
    Вес (без кабеля), грамм: 600 600 600
