Абсолютний трекер Leica AT960

Виробництво:
Hexagon MI Leica (Швейцарія)

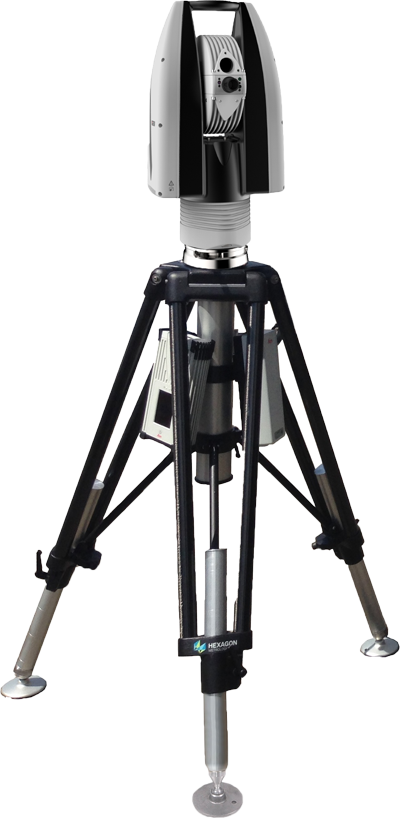

Абсолютний трекер Leica AT960
Абсолютний трекер Leica AT960

Прилад, що належить до нового покоління портативних КВМ, заснований на перевірених технологіях, система AT960 поєднує функції 6DoF приладів Leica Absolute Tracker AT901 з технологією T-Cam і зручності експлуатації компактних Leica Absolute Tracker AT402 . Це "високоінтелектуальна", але в той же час проста у використанні система для виконання великогабаритних вимірювань, що має загальну вагу менше 14 кг.

Оснащена засобами бездротової передачі даних і додатковою батареєю, конструкція AT960 з вбудованими технологіями робить тривалу процедуру налаштування справою минулого. Абсолютний інтерферометр Leica Absolute Interferometer (AIFM) дозволяє швидко виконувати точні вимірювання по рухомих мішенях, а PowerLock забезпечує миттєве відновлення перерваного променя без втручання користувача, що робить роботу оператора більш ефективної і знижує вимоги до його кваліфікації. Інтуїтивно зрозуміле управління за допомогою сенсорного екрану мінімізує можливі помилки користувача, економить час, зусилля і гроші. Прості процедури перевірки і настройки гарантують виконання базових регулювань в польових умовах, а міцна конструкція забезпечує роботу приладу в важких умовах.

Використовуючи наявні модулі середньої і великої відстаней, лазерний трекер AT960 може проводити вимірювання в обсязі діаметром до 120 м. Сумісність з відбивачами, а також з вимірювальними маніпуляторами Leica T-Probe, Leica T-Scan і Leica T-Mac, дозволяє прилад використовувати для найрізноманітніших завдань і додатків, гарантуючи точність вимірювань.

Багатофункціональна конструкція
Оснащується вбудованими засобами для визначення координат як відбивачів так і вимірювальних маніпуляторів Leica T-Probe, сканерів Leica T-Scan і пристрій точного позиціонування Leica T-Mac, цей компактний універсальний прилад ультрамобільний, що істотно полегшує транспортування і проведення вимірювань в будь-яких умовах. < /P>

PowerLock
Перерваний оптичний контакт з відбивачем автоматично відновлюється в діапазоні +/- 5 градусів без втручання користувача, що полегшує експлуатацію приладу в завантаженому вимірювальному просторі і істотно збільшує продуктивність.

Живлення від батареї
Автономне електроживлення від акумулятора підвищеної ємності з можливістю "гарячої" його заміни дозволяє швидко приступити до вимірювань в будь-якому місці без підключення до електромережі за допомогою кабелів. Така автономність спрощує перенесення приладу і збільшує його безпеку.

Wi-Fi
Вбудований модуль WiFi спрощує зв’язок з ПК, а також дозволяє дистанційно керувати приладом за допомогою ноутбуків, планшетів або смартфонів. Це особливо корисно при проведенні вимірювань скороченим складом бригади - одним оператором.

IP54
Герметичний корпус пристрою, сертифікований по IEC, забезпечує захист від попадання пилу і вологи, дозволяючи виконувати вимірювання трекером Leica AT960 навіть в найнесприятливіших умовах

Метеостанція
Вбудований метеорологічний пристрій контролює умови навколишнього середовища, включаючи температуру, тиск і вологість, з метою компенсації змін і забезпечення точності вимірювань незалежно від зовнішніх факторів.

Камера огляду (OVC)
Кольорова камера огляду OVC з високою роздільною здатністю дозволяє оператору дистанційно контролювати поле зору трекера, визначати місце розташування візирних цілей для вимірювання за фіксованими відбивачами - включаючи багато точкову обробку одного зображення.

Прив’язка до горизонтальної системи координат (OTG)
Функція OTG дозволяє користувачам Leica AT960 проводити вимірювання з прив’язкою до прямовисної лінії: ідеальний засіб для виконання завдань нівелювання і вирівнювання.

Абсолютний інтерферометр (AIFM)
Пристрій визначення відстаней AIFM поєднує в собі точність абсолютного далекоміра і швидкодію інтерферометра, що дозволяє проводити вимірювання швидко і точно, не вимагаючи наявності контрольної точки на корпусі приладу.

Фіксація даних з частотою 1 кГц
Робота в режимі реального часу дозволяє надійно фіксувати координати відбивача або T-пристроїв з частотою до 1000 точок в секунду, що дає можливість отримувати більшу кількість даних з високою швидкістю.

Вбудований пристрій mini variozoom
Забезпечує постійне поле зору за будь-яких умов освітленості, функція масштабування mini variozoom забезпечує можливість вимірювання з шістьма ступенями свободи (6DoF) в додатках точкового зондування, сканування і вимірювальних cистемах з високою точністю.


Технічні характеристики
Точність: * Ux,y,z = ±15 мкм + 6 мкм/м
* Всі похибки визначаються як граничні помилки (MPE тобто складові 3σ) і розраховуються відповідно до ASME B89.4.19-2006
і проекту стандарту ISO10360-10 із застосуванням високоточного RRR відбивача Leica в сферичному корпусі діаметром 1.5ʺ
Кутова точність:
Точність вимірювання відстаней:
Динамічна фіксація: ±10 мкм
Робочі умови навколишнього середовища
Пил/ вода: IP54 (IEC 60529)
Рабоча температура: 0˚C до +40˚C
Частота фіксації координат візирної цілі: 1 000 точок/с
Клас безпеки лазера: 2
IEC 60825-1 (2014-05) “ Безпечність лазерної апаратури ”
EN 60825-1 (2007-10) “Безпечність лазерної апаратури”
Leica T-Probe: ±35 мкм *
* У випадку T-Probe необхідно додавати додаткову похибку до похибки, що вже є Leica Absolute Tracker AT960 "Uxyz" з метою отримання загальної похибки "Uxyz"
Leica T-Scan: ±60 мкм
210 000 точок/с
Leica T-Mac *
Точність за положенням: ±15 + 6 мкм/м
Типова точність повороту: ±0,01 град. **
Точність повороту за часовою відміткою: < 5 мс
* Усі похибки вказані для граничної похибки (MPE). Типові результати вимірювань відповідають половині MPE.
** Типова точність
