Leica T-Scan 5

Виробництво:
Hexagon MI Leica (Швейцарія)

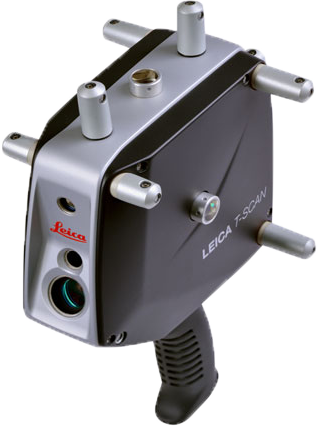

Засіб сканування Leica T-Scan 5
Засіб сканування Leica T-Scan 5

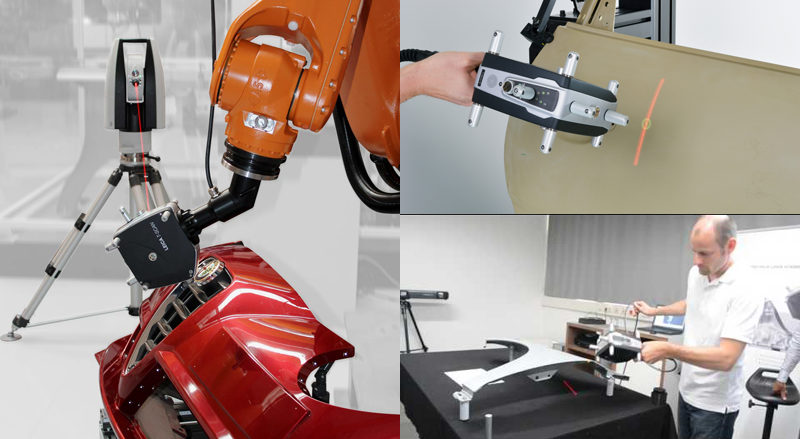

Leica T-Scan 5 і трекер Leica Absolute Tracker пропонує ідеальне рішення для створення тривимірної моделі об´єкта з практично будь-яким типом поверхні, від матово-чорних до блискучих, в тому числі вуглепластик, без будь-якої спеціальної підготовки. Leica Absolute AT901 піднімає Ваше майстерність в скануванні на більш високий рівень досконалості завдяки не має собі рівних швидкості відстеження і динамічної точності в діапазоні вимірювання до 50 м (діаметр) з однієї установки приладу. Протягом майже десятиліття сканер Leica T-Scan 5 підтверджує свою надійність і точність в найбільш складній виробничому середовищі. Система не сприйнятлива до зовнішніх умов освітлення і передбачає можливість спільного використання портативного високоточного датчика Leica T-Probe для контактного вимірювання елементів.

Висока щільність точок
Розпізнавання найдрібніших деталей і негайне надання результатів сканування - основні переваги Leica T-Scan 5 з новою функцією високої щільності точок. Більш висока швидкість рядкової розгортки і сканування забезпечує ідеальне розпізнавання елемента і швидке сканування з необхідним рівнем якості. За рахунок сканування зі швидкістю до 160 ліній в секунду або до 210 000 точок в секунду (частота реєстрації точок 210 кГц) Leica T-Scan 5 вважається більш ніж в 15 разів швидшою за більш ранні моделі.

Надвисокий динамічний діапазон
Leica T-Scan 5 здатний автоматично розпізнавати найменші відмінності в типі поверхні або кольорі. Це дозволяє оператору всю свою увагу приділяти деталі, а не зміні налаштувань для сканування різних типів поверхонь.

Широкі можливості застосування
Практично подвоєна відстань до об’єкта і розширена лінія розгортки забезпечують більш високу ефективність реєстрації даних, особливо для складно досяжних зон, з меншими зусиллями. Забезпечено можливість охоплення прихованих елементів і глибоких западин на поверхні, в порівнянні з більш ранніми моделями. Функції зворотного зв’язку з користувачем за допомогою двокольорового направляючого променя і акустичного зворотного зв’язку пропонують більш надійний збір даних і чудова взаємодія з користувачем.

Система, оптимізована для автоматизації
Більш висока швидкість реєстрації даних, нова конструкція кабелю і поліпшена експлуатаційна надійність сканера Leica T-Scan 5 дозволяють максимально ефективно організувати виробничі процеси, що вимагають великих витрат часу. Ця система спроектована для використання усіх переваг динамічних характеристик лазерного трекера і підвищеної швидкодії робототехніки у повністю автоматизованих установках.

Простота в найкращому сенсі
Відсутність необхідності в підготовці об’єкта робить Leica T-Scan 5 простим в установці і експлуатації. Компактний легкий контролер не вимагає конфігурації і складних кабельних з’єднань.


Технічні характеристики
Діапазон вимірювання
Максимальний діапазон з T-Cam XR (ø), м: 50
Горизонтальний діапазон: 360°
Вертикальний діапазон: ± 45º
Кут охоплення (Вільне обертання)
Кут нахилу: ± 45º
Кут згинання: ± 45º
Кут повороту: 360°, без обмежень
Характеристики вимірювання та відслідковування
Швидкість відслідковування в усіх напрямках: > 1 м/с
Прискорення в усіх напрямках: 1g
Сенсор Leica T-Scan
Глибина вимірювання, мм: до 200
Середня ширина сканування, мм: 100
Лінійная частота, ліній/сек: до 160
Швидкість реєстрації вимірювань, точок/сек: до 210000
Щільність точок, мм: 0,075
Безпека лазера: IEC 60825-1 (2007-03) EN 60825-1 (2007-10), клас 2
Вага, г: 1080
Похибка вимірювання довжини в просторі (2 сигма): ± 60 мкм при відстані менше 8,5 м
± 26 мкм + 4 мкм/м при відстані більше 8,5 м
Похибка вимірювання радіуса сфери (2 сигма): ± 50 мкм при відстані менше 8,0 м
± 16 мкм + 4 мкм/м при відстані більше 8,5 м
± 85 мкм + 1,5 мкм/м
Похибка вимірювання пласкої поверхні (2 сигма) ± 80 мкм + 3 мкм/м
