Сучаснi засоби вимiрювальної технiки


Серія DELTA Slant

Виробництво:
Hexagon MI DEA (Італія)

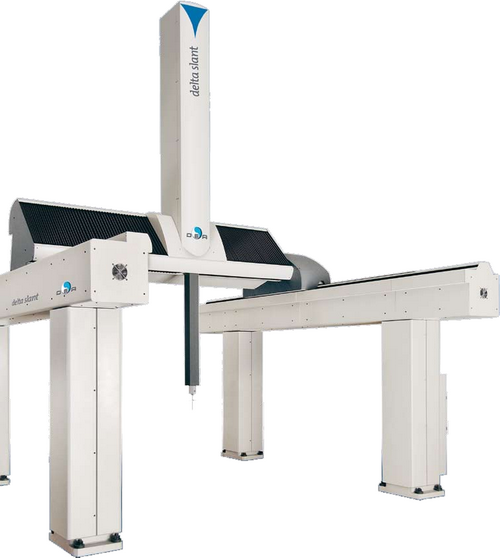

КВМ мостового типу Серія DELTA Slant

DELTA Slant - серія КВМ для контролю великогабаратних деталей. Машини цієї серії відрізняються підвищеною жорсткістю конструкції.
Управління КВМ здійснюється системою ЧПК, можливе управління в ручному режимі від джойстика з виносного пульта керування.



Діапазон вимірювання, мм:
від 2000 × 3300 × 1800
до 3000 × 8000 × 2500

Рухомі частини КВМ виконані із легких алюмінієвих сплавів, направляючі вісі Х та опірні стійки виготовлені зі сталі.
Несуча траврса каретки КВМ виконана за запатентованою технологією "нахиленого порталу", що дозволяє знизити центр тяжіння рухомих частин при збереженні максимальної жорсткості конструкції.
Рухомі частини переміщуються на аеростатичних опорах (пневмопідшипниках), чим забезпечується легкість переміщення КВМ та повністю виключає механічне зношування направляючих.

КВМ має хороші динамічні характеристики:

  • максимальна швидкість переміщення 26 м/хв;
  • максимальне прискорення 0,8 м/с2.

КВМ має математичну компенсацію геометричних похибок машини по 21 параметру КВМ DELTA Slant оснащується автоматичною поворотною головкою Renishaw PH10M.

За додатковим запитом КВМ DELTA Slant може бутиоснащена магазином для автоматичної зміни щупів, а також безконтактним лазерним щупом.

Існує дві модифікації даної серії:

Delta Slant – CR оснащена системою лінійної термокомпенсації для використання у чистих виробничих умовах з контрольованою температурою повітря промислової зони.

Delta Slant – SF була розроблена для використання у відкритих виробничих умовах. Система теплової компенсації структури A.C.T.I.V. забезпечує примусову циркуляцію повітря в копусі, ізолюючи машину від зовнішнього термовпливу, дозволяючи проводити вимірювання належної якості у діапазоні температур 16 – 26°С.
