Магнитный датчик угла поворота RM36 5В и 24В, бесконтактный

Виробництво:
Renishaw plc (Великобританія)

Датчики угла поворота Магнитный датчик угла поворота RM36 5В и 24В, бесконтактный

Бесконтактный принцип работы и раздельная конструкция из двух частей исключают необходимость использовать подшипник и обеспечивают высокую надежность и простую установку.

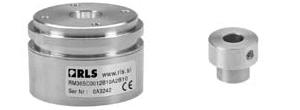

Датчик состоит из магнитного актюатора и, отдельно, корпуса датчика. Вращение магнитного актюатора детектирует микросхема, помещенная внутри корпуса и преобразует изменения градиента магнитного поля в выходной сигнал определенного формата.

Полученные сигналы интерполируются и на выходе самого датчика имеют разрядность до 13 бит (8192 сигналов/об), при рабочей скорости вращения актюатора до 30000 об/мин. Выходные сигналы совместимы со всеми промышленными стандартами и имеют инкрементный или аналоговый форматы.
устройство датчика
устройство датчика
Герметичный корпус диметром 36,5 мм имеет степень защиты - IP68. RM36 можно использовать в самых различных устройствах.








Технические характеристики:
  • Диаметр, мм: 36,5
  • Вес датчика с 1 м кабеля (без разъема), г: 85
  • Вес мaгнитного актюатора, г: 12
  • Длина вместе с магнитным актюатором, мм: 33
  • Исполнение корпуса: бесконтактное
  • Разрешение, бит: до 13 (8192 сигналов/об)
  • Bыходные форматы: инкрементные и аналоговые (совместимы с промышленными стандартами)
  • Максимальная скорость вращения, об/мин: до 30000
  • Максимальная погрешность: ± 0,5°
  • Напряжение питания, В: 5 и 24
  • Степень защиты: IP64, IP68
  • Bыход кабеля: радиальный
  • Диаметр присоединяемого приводного вала, мм: 4, 5, 6, 8, 10
  • Типы разъемов: без разъема, разъем 9-пин или 15-пин “D” (только параллельный формат)
  • Рабочая температура, °C: от -40 до +125 (зависит от типа выхода)
  • Материал корпуса датчика: алюминий или нержавеющая сталь.
  • Материал актюатора: нержавеющая сталь
