Сучаснi засоби вимiрювальної технiки


Електронний перетворювач диференційного тиску

Виробництво:
VEGA (Німеччина)

Перетворювачі диференційного тиску Електронний перетворювач диференційного тиску

Інноваційна ідеологія фірми VEGA для вимірювання диференціального тиску газів, рідини або пари. Типовим застосуванням є вимірювання рівня речовин в судинах під тиском, контроль забруднення фільтрів, ефективність насосів або вимірювання витрати при використанні звужують діафрагм.

Пара перетворювачів тиску серії VEGABAR 80 з’єднуються в електронний перетворювач диференціального тиску: VEGABAR у звичайному виконанні, з’єднуються кабелем з іншим VEGABAR зі спеціальною "веденої" електронікою.

  • Застосування: витрата, рівень, диференціальний тиск, щільність;
  • Вимірювальна комірка: керамічна або металева;
  • Приєднання: різьба від G ½, ½ NPT, фланці від DN 15, 1½", гігієнічні приєднання, овальнi адаптери та боковi фланцi IEC 61518;
  • Діапазон виміру: від -5…+5 мбар до -200…+200 бар;
  • Відхилення характеристики: 0,05%; 0,1%; 0,2%;
  • Температура процесу: -90…+400°C;
  • Вихідний сигнал: 4…20 м, 4…20 м/HART, Profibus PA, Foundation Fieldbus.
Переваги:
  • Гнучкий вибір характеристик системи зі стандартних компонентів;
  • Проста налаштування та діагностика системи;
  • Відсутність незручностей використання капілярних трубок;
  • Відстань між позитивною і негативною мембранами до 25 м.

Огляд використовуваних перетворювачів тиску:

Назва приладу Діапазон вимірювання Температура процесу
VEGABAR 81 -1…1000 бар (-100...100000 кПа) -90…+400 °C
VEGABAR 82 -1…100 бар (-100...10000 кПа) -40…+150 °C
VEGABAR 83 -1…1000 бар (-100...100000 кПа) -40…+200 °C

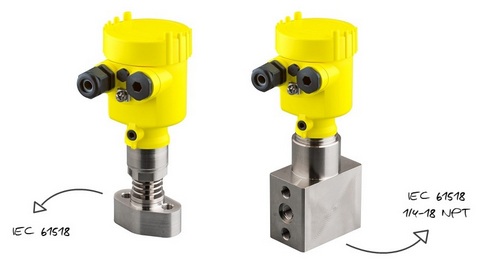

При необхідності заміни класичного перетворювача тиску на новий електронний, можливе виготовлення перетворювачів тиску VEGABAR 82 та VEGABAR 83 зі стандартними овальними адаптерами або бічними фланцями типу IEC 61518, з якими постачаються більшість перетворювачів диференціального тиску різних виробників
