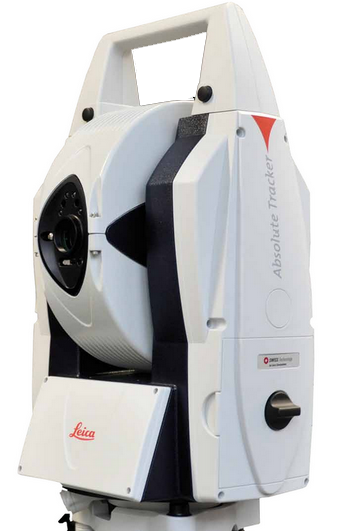

Абсолютний трекер Leica AT402
- Виробництво:
- Hexagon MI Leica (Швейцарія)
Вимірювальна система в мінімальній комплектації, включаючи кейс для транспортування і зберігання, важить не більше 15 кг. Габарити кейса дозволяють перевозити його не тільки в автомобілі, але і навіть в багажному відсіку літака.
Робота в складних умовах
Завдяки герметичності конструкції вимірювальної системи, незалежно сертифікованої за IP54 (IEC 60529), лазерні трекери Leica можна експлуатувати у важких умовах навколишнього середовища. Система зберігає високу точність вимірювань в умовах розпилювання МОР, високої вологості та запилення, поблизу зварювального та металорізального обладнання тощо.
Абсолютний трекер Leica AT402 - це перший лазерний трекер, сертифікований для експлуатації на відкритому повітрі, навіть у дощову погоду.
Завдяки герметичності конструкції вимірювальної системи, незалежно сертифікованої за IP54 (IEC 60529), лазерні трекери Leica можна експлуатувати у важких умовах навколишнього середовища. Система зберігає високу точність вимірювань в умовах розпилювання МОР, високої вологості та запилення, поблизу зварювального та металорізального обладнання тощо.
Абсолютний трекер Leica AT402 - це перший лазерний трекер, сертифікований для експлуатації на відкритому повітрі, навіть у дощову погоду.
Технологія PowerLock
У 2009 році, компанія Leica Geosystems вперше в світі ввела термін PowerLock. PowerLock - це технологія на базі системи технічного зору, яка забезпечує автоматичне виявлення відбивача і наведення на нього лазерного променя. Система забезпечує точне попадання променя навіть у рухому мішень. При цьому лазерний промінь прямує тільки на відбивач, що не впливає на інші об´єкти.
До моменту впровадження даної технології робота з лазерним трекером завжди була складною і малозрозумілою для оператора. Оператору доводилося витрачати зайвий час на придбання особливого досвіду ефективного використання трекера без переривання променя. Застосування технології PowerLock значно скорочує час на навчання оператора і спрощує роботу з трекером.
Бездротова концепція
Для забезпечення автономного електроживлення вимірювальної системи використовуються дві однакові акумуляторні батареї: одна для харчування трекера, інша для живлення контролера. При роботі від акумуляторів трекер здатний виконувати вимірювання протягом робочої зміни. При зменшенні заряду батареї до критичного рівня, батареї можна замінити як з відключенням системи так і без переривання роботи. У кожному разі, лазерний трекер буде виконувати свої завдання без збоїв після заміни акумулятора.
Вбудований інтерфейс бездротової передачі даних Wi-Fi дозволяє звільнитися від сполучних кабелів, що дає оператору повну свободу дій.
Вимірювання великогабаритних об´єктів
Кут огляду трекера Leica AT402 по горизонталі повні 360 °, по вертикалі - 290 °. Враховуючи максимальну дистанцію - 160 м і високу точність вимірювання, можна вважати лазерний трекер координатно-вимірювальної машиною з неймовірно великим діапазоном вимірювання.
Похибка вимірювання (Uxyz) визначається, як відхилення виміряної координати точки від номінальної координати. Похибка вимірювання залежить від відстані між лазерним трекером і вимірюваної точкою.
Для абсолютного лазерного трекера Leica AT402 об’ємна похибка становить ± 15 мкм + 6 мкм/м.
Всі зазначені похибки отримані при вимірах за допомогою 1,5" відбивача (1.5" Red Ring Reflectors) в стандартному режимі з темпом заміру 2 секунди на точку і при стабільних умовах навколишнього середовища. Виміри проводилися в лінійному діапазоні від 1,5 до 80 метрів і кутовому діапазоні ± 45° по вертикалі і 360° по горизонталі.
Габарити і вага
- Габарити вимірювального блоку: 290×221×188;
- Вага вимірювального блоку, кг: 7,3;
- Габарити контролера, мм: 250×112×63;
- Вага контролера, кг: 0,8.
- Обертання в горизонтальній площині: ± 360 °;
- Обертання у вертикальній площині: ± 145 °;
- Лінійний діапазон, м: 160.
- Ступінь захисту: IP54 (IEC 60529);
- Робоча температура, ° C: від 0 до + 40;
- Допустима вологість: до 95% (без конденсату);
- Допустима висота над рівнем моря, м: від - 700 до + 5500.
- Прискорення: 360 °/с2;
- Швидкість обертання: 180 °/с;
- Кут огляду PowerLock: 10 °.
- Кутова роздільна здатність, кутових секунд: 0,07;
- Максимальна похибка: ± 15 мкм + 6 мкм/м;
- Повторюваність: ± 7 мкм + 3 мкм/м;
- Точність регулювання нахилу, кутових секунд: ± 1.
- Лінійна роздільна здатність, мкм: 0,1;
- Максимальна похибка, мкм: ± 15;
- Повторюваність, мкм: ± 5;
- Клас 2 (відповідно до IEC 60825-1);
- Друге видання (2007-03);
- Видошукач: камера 4:3, з ІЧ поліпшеним зображенням і кутом огляду 10°;
- Метеостанція: вологість, температура, тиск, температура об’єкта;
- Дистанційне керування: інфрачервоне;
- Інтерфейси: провідний (TCP / IP Cat5), бездротовий (WLAN IEEE 802.11g);
- Електроживлення: вбудована іонно-літієва акумуляторна батарея, мережевий адаптер, електроживлення по Ethernet (PoE +).

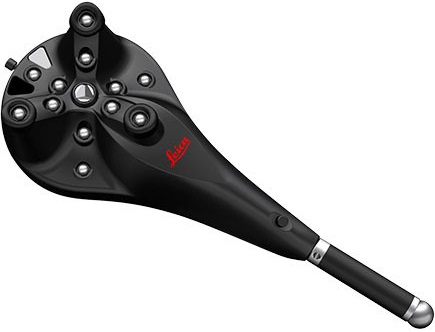

Leica B-probe - додатковий засіб вимірювання для лазерного трекера Leica AT402. Являє собою контактний щуп з бездротовою передачею даних. Завдяки наявності подовжувача щупа можлива робота в отворах.
Технічні характеристики
- Радіус дії, м: 10;
- Похибка вимірювання (Uxyz), мм: ± 0,2;
- Час безперервної роботи, год: 6.
- Довжина щупа, мм: 150;
- Ступінь захисту: IP50.
