Сучаснi засоби вимiрювальної технiки


HOMMEL TESTER W10

Виробництво:
JENOPTIK Industrial Metrology Germany (Німеччина)

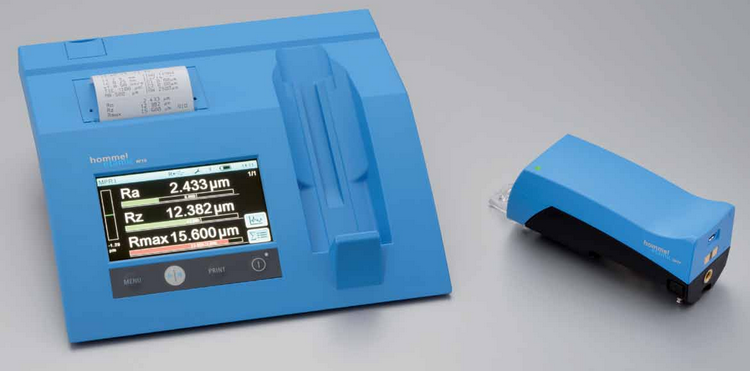

HOMMEL TESTER W10
HOMMEL TESTER W10
Модель 2013 року, замінила всесвітньо відому модифікацію Hommel-Tester T1000. У даному приладі застосовані найсучасніші технології приладобудування.

Незалежний від мережі прилад для мобільного та стаціонарного вимірювання шорсткості поверхні, клас точності 1 (вищий) по DIN 4772.

Клас точності по DIN 4772: 1 (вищий)
Вимірювальний діапазон/розподільна здатність: 320 мкм (-210/+110)/5 нм
Щуп: індуктивний, 2 мкм/90⁰
(Опціонально - щуп з розширеним діапазоном T3E)
Одиниці вимірювань: мкм / мкдюйм (на вибір)
Максимальна довжина трасування, мм: 17,5
Довжина трасування по ISO / JIS, мм: 1,5 / 4,8 / 15
Довжина трасування по MOTIF, мм: 0,64 / 3,2 / 16
Крок відсічення, мм: 0,08 / 0,25 / 0,8 / 2,5
Фільтри: EN ISO 11562:фільтр Гаусса,
EN ISO 16610-21: фільтр Гаусса,
EN ISO 13565-1: фільтр для Rk параметрів,
EN ISO 3274: λs фільтр
Швидкість трасування, мм/сек:
Швидкість повернення, мм/сек: 3
0,15 / 0,5 / 1
3
Інтервал між точками min, мкм: 0,5 (9600 точок при довжині траси 4,8 мм)
Тип батареї: літій-іонна
Кількість замірів за один заряд батареї: 800 (без виведення на друк, при довжині трасування 4,8 мм)
Час заряду батареї, год: 4
Вбудована пам’ять: 2000 вимірювальних циклів/параметрів;
500 профілів
Вимірювальні програми: 7 вимірювальних програм, 1 вимірювальна програма для перевірки
Робоча температура, ⁰С: +5 … +40
Габаритні розміри В×Ш×Д, мм:
Базовий блок Пристрій переміщення LV17

980
275
Інтерфейси: USB, Bluetooth
Напруга джерела живлення, В: 100 … 264
Вимірювані параметри
Параметри шорсткості, ISO 4287: Ra, Rz, Rmax, Rt, Rq, RSm, Rp, Rv, Rq, Rsk, Rku, Rdc, Rdq,RzISO, Rmr, Rmr(c), C(Rmr)
Базові параметри шорсткості,
ISO 13565-1, -2:
Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Rpk*, Rvk*
Параметри MOTIF, ISO 12085: R, AR, Rx, CR, CL, Nr, CF
Параметри ASMB46: Rpm
Параметри JIS B601 (2001): Rz-JIS
Параметри DIN EN 10049: RPc
Параметри Daimler MBN 31007: R3z
Характеристики вбудованого принтера
Метод друку: Матричний термодрук
Папір / ширина друку, мм: 57 ± 0,5 / 48
Діаметр паперового рулона, мм: 31
Розподільча здатність: 8 крапок / мм, 384 точки / лінію
Виведення на друк: Умов вимірювань, параметрів профілю шорсткості, кривої Еббота, статистики.


Функціональні особливості профілометра:






Можливість поздовжнього і поперечного вимірів:
  • Функціональна можливість повороту щупа на 90º для додаткового виміру у поперечному напрямку.










Вимірювання в перевернутому положенні:
  • Можливість вимірювання малих деталей в перевернутому положенні профілометра;
  • Контакт з деталлю здійснюється по прецизійно обробленим напрявляючим валиками на нижній стороні блоку переміщення.







Мобільні вимірювання на малих циліндричних деталях:
  • Опорна призма для вимірювання на валах діаметром від 10мм;
  • Надійне центрування щупа для вимірювання шорсткості на валу.









Вбудовані ніжки для регулювання по висоті:
  • Висувні опорні ніжки для регулювання по висоті, для деталей з вимірюваною поверхнею піднятою на невелику висоту;
  • Можливість легкої установки профілометра у потрібне положення для вимірювання шорсткості.










Перпендикулярні вимірювання:
  • Наявність трьох опорних точок на задньому торці блоку переміщення;
  • Надійна фіксація приладу при вимірюванні на перпендикулярних поверхнях.











Вбудована V-подібна канавка на блоці управління (базовому блоці):
  • Призначена для вимірювання валів невеликих діаметрів безпосередньо на базовому блоці без використання стояків і спеціальних кріплень;
  • Забезпечує стабільність при мобільних вимірах.








Установче гніздо для зберігання і зарядки пристрою переміщення:
  • Безпечне зберігання пристрою переміщення;
  • Захист вимірювального щупа від зламу;
  • Постійна готовність приладу до використання завдяки автоматичній функції зарядки акумулятора в установчому гнізді.









Склад і елементи профілометра:




Пристрій переміщення LV17:
  • Легка зміна вимірювального щупа;
  • Точне позиціонування на деталі завдяки направляючим призмам;
  • Прозорий захист вимірювального щупа з функцією підсвічування (запатентовано) зони вимірювання;
  • Бездротова технологія передачі даних між пристроєм переміщення і базовим блоком (Bluetooth).




Контекстне управління за допомогою сенсорного екрану:
  • 8 зберігаємих вимірювальних програм;
  • Функціональні клавіші для 4-х основних функцій;
  • Оцінка усіх основних сучасних параметрів шорсткості (див. Тех. характеристики);
  • Широкі можливості для оцінки встановлюваних допустимих відхилень значень (допусків);
  • Швидке та зручне введення додаткових параметрів вимірювань через сенсорний екран;
  • Чітке відображення результатів вимірювань;
  • Відображення результатів на екрані: параметри шорсткості, вид профілю (профілограмма), інтерактивна крива Еббота (крива частки матеріалу), загальні статистичні функції.





Вбудована міра шорсткості:
  • Контрольна міра шорсткості, надійно зберігається в основному блоці W10, захищена від пошкоджень;
  • Перевірка вимірювального приладу в будь-який момент за потребою оператора;
  • Стабільна достовірність вимірювань;
  • Попередньо встановлена вимірювальна програма для перевірки вимірювального приладу із заданими номінальними значеннями міри.








Вбудований принтер:
  • Друк результатів вимірювання на місці виміру;
  • Функція «Легке завантаження паперу»;
  • Друк результатів вимірювань з оцінкою похибки профілю, кривої Еббота, додатковою інформацією та статистикою.









Стійка з основою HS300 (опція):
  • Повна сумісність зі стандартною версією W10 (без адаптерів);
  • Точне позиціонування вимірювального щупа на поверхні заготовки;
  • Діапазон установки по висоті - 300мм;
  • Поворотний пристрій ± 180 °.










Програмне забезпечення EVOVIS mobile (опція):

EVOVIS mobile - програма для оцінки шорсткості і контура.

Програмне забезпечення є простим у використанні і пропонує стандартизований інтерфейс для вимірювання шорсткості і контура, незалежно від конфігурації пристрою. Прості піктограми, підтримувані функцією комплексної допомоги, дозволяють користувачеві використовувати ефективні інструменти вимірювання та оцінки відповідно до власних вимог.



Спеціальні можливості EVOVIS mobile:
  • Спеціально розроблене ПЗ для роботи з портативними вимірювальними пристроями;
  • Онлайн режим: управління W5, W10 або W20, підключеним до ПК, здійснюється безпосередньо програмним забезпеченням;
  • Автономний режим: параметри і дані профілю, що зберігаються в пам’яті W5, W10 або W20, передаються на ПК для подальшої оцінки за допомогою можливостей ПЗ;
  • Індивідуальне створення плану для тестування;
  • Майстер вибору умов вимірювань;
  • Більше 90 параметрів оцінки хвилястості і шорсткості відповідно до EN ISO 4287, а також інших стандартів ISO та національних (ASME, DIN, JIS, Motif і т.д.);
  • Вільний дизайн протоколу друку;
  • Електронне архівування протоколів вимірів у форматі pdf і функцією автоматичного збереження.
