HOMMEL-ETAMIC Opticline C300

Производство:
JENOPTIK Industrial Metrology Germany (Германия)

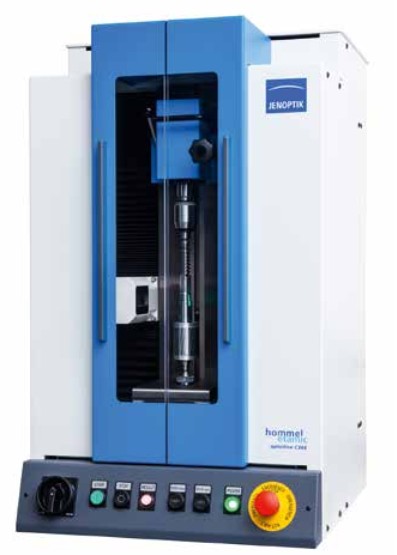

HOMMEL-ETAMIC Opticline C305 / С310 / С314
HOMMEL-ETAMIC Opticline C305 / С310 / С314

Данная серия оборудования предлагает широкий спектр производственных решений и включает в себя три модели компактных устройств: Opticline C305, C310 и C314. Они подходят для измерения различных объектов: от клапанов двигателя до валов турбокомпрессора и коротких валов трансмиссии.

С помощью системы камер высокого разрешения можно легко измерить очень маленькие геометрические элементы закаленных валов, полученных методом точения. Можно измерить детали общей длиной до 300 мм, диаметром от 0,2 мм до 140 мм и весом до 10 кг.



Преимущества системы:

  • Полное измерение за несколько секунд;
  • Высокое разрешение и точность;
  • Низкие эксплуатационные расходы и практически без износа;
  • Автоматическая работа измерений;
  • Закрытый корпус с дверями, по желанию с моторизированным приводом открытия / закрытия;
  • Интуитивно понятное и простое программное обеспечение TURBO OPTIC.


Технические характеристики:

Модель С305 С310 С314
Пределы измерения
Диаметр, мм: 0,2 - 50 6 - 100 0,2 - 140
Длина *, мм: 300 300 250
Габаритные размеры детали
Диаметр, мм: 150 150
Длина *, мм: 300 280
Сила тяжести, N: 100 100
Разрешение
Диаметр, мкм: 0,1
Длина, мкм: 0,1
Вращение, °: 0,018
Точность / MPE **
Диаметр, мкм: 2 + D [мм] / 100
Длина, мкм: 5 + L [мм] / 100
Повторяемость ***
Диаметр, мкм: 0,5
Длина, мкм: 3
Скорость
Измерение, мм/с: Автоматически оптимизированные измерения: 10 - 80
Изерительное вращение, об/с: 1
Позиционирование, мм/с: 200
Позиционное вращение, об/с: 1
Время измерения: Зависит от типа и количества тестовых характеристик - обычно 3 … 30 с
Размеры измерительной системы [Ш × Г × В], мм 780 × 650 × 912
Вес измерительной системы, N: 1 400 1 450 1 550
Интерфейсы зажимных устройств
Нижний центр Морзе: МК 2
Конус Морзе: МК 2
Верхний центр: Ручной, 20 мм
Источник питания
Соединение: AC-PH, N, PE
Напряжение, В: 230 / 115
Частота питающей сети, Гц: 50 / 60
Потребляемая мощность, кВА: 1,5


* - Между наконечниками стандартного комплекта поставки. Длина может быть уменьшена в зависимости от зажимов.

** - Поверхность шлифованной детали, температура окружающей среды и объекта 20 °C ± 1 °C.
Изменения температуры окружающей среды менее 0,5 °C / ч, в соответствии с DIN EN ISO 10360 или VDI / VDE 2617.
Механические условия окружающей среды по DIN EN 30721-3-3, класса 3М2.

*** - При 25 - кратных измерениях на поверхности шлифованных деталей (в соответствии с VIM).

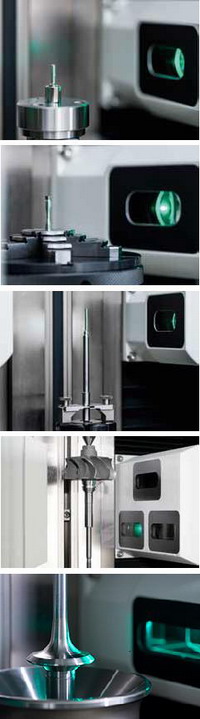

Примеры использования системы Opticline C300:




  • Измерение компонентов впрыска;







  • Измерение поршня клапана;







  • Измерение иглы инжектора;






  • Измерение вала турбокомпрессора;






  • Измерение клапана двигателя с гибким, пневматическим зажимом.








Аксессуары и зажимные устройства:

Имеется широкий выбор зажимных устройств, что гарантирует надежное крепление валов. Гибкие держатели МК 2 (с конусом Морзе 2) позволяют адаптировать систему для измерения различных объектов.

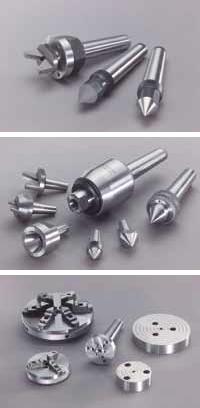

Ниже представлены наиболее часто используемые крепежные наконечники и зажимные патроны:




  • Различные крепежные наконечники;






  • Варианты крепежных вставок;






  • Зажимные патроны и планшайбы.
