Оптический абсолютный линейный энкодер RESOLUTE с высокоточной шкалой RSLA из нержавеющей стали

Производство:
Renishaw (Великобритания)

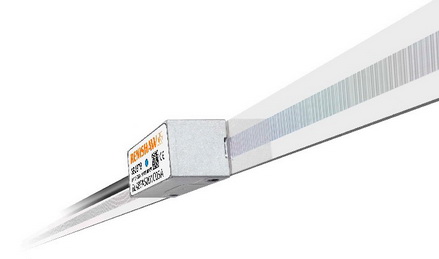

Энкодер RESOLUTE с  высокоточной шкалой RSLA из нержавеющей стали
Энкодер RESOLUTE с высокоточной шкалой RSLA из нержавеющей стали


Шкала RSLA в виде линейки обеспечивает характеристики, присущие энкодерным системам с более мелким шагом, и при этом сохраняет все преимущества энкодера RESOLUTE. Линейная энкодерная система с линейкой RSLA дает суммарную погрешность менее ± 4 мкм на 5 м — наилучший результат в отрасли! (Возможно решение задач по контролю положения при длинах до 5 м — под заказ). Система включает в себя считывающую головку RESOLUTE и линейку RSLA из нержавеющей стали, в которой используется только одна дорожка, абсолютная шкала, на которой данные об абсолютном положении и фазе объединены в одном — единственном коде. В сочетании с таким характеристиками энкодера, как малая ошибка подразбиения (SDE) и низкое значение джиттера (дрожания фронта сигнала), новейшая оптическая схема, разрешение до 1 нм и простота установки, линейка RSLA идеально подходит для решения задач при больших длинах, требующих сохранения высокой точности измерений.


Изготовленная из нержавеющей стали специального состава, линейка RSLA имеет коэффициент теплового расширения равный 10,8 мкм/м/°C и отличается высокой коррозионной стойкостью. Линейка RSLA имеет такую же точность, как высокоточная стеклянная линейка, но при этом удобнее в использовании: её можно свернуть для хранения в кольцо, однако в распрямленном состоянии она ведет себя в точности так же, как жёсткая линейка. Эта прочная линейка имеет гораздо меньшее поперечное сечение, чем обычные стеклянные линейки. При этом с такими линейками проще обращаться при транспортировке и установке, не рискуя их сломать.




Технические характеристики

Встроенный светодиодный
индикатор положения головки
Да
Диапазон измерения, м: до 5
Длина, м: – оптическая шкала RSLA – от 0,08 до 5
Разрешение, нм: 1, 5, 50, 100
Шаг шкалы, мкм: 30
Максимальная скорость, м/с: 100
Зазор между считывающей головкой
и оптической шкалой, мм:
0,8 ± 0,15
Точность системы при 20 °С, мкм: – ± 1,5 (на длине до 1 м)
– ± 2,25 (на длине до 2 м)
– ± 3 (на длине до 3 м)
– ± 4 (на длине до 5 м)
Вариант исполнения шкалы: – механически закрепляемая
– наклеиваемая
Коэффициент теплового расширения, мкм/м/°С: 10,8
Напряжение питания, В: 5 ± 10 %
Ток потребления (с нагрузкой), мА: 250
Протокол: BiSS, FANUC, Siemens DRIVE–CLiQ, Mitsubishi, Panasonic
Материал: – оптическая шкала RSLA – закалённая мартенситная нержавеющая сталь
Кабель, длина, м: 0.5, 1, 1.5, 3, 5, 10 (разъём типа D–sub (9– или 15–PIN), свободный вывод (без разъёма), разъём, совместимый с FANUC, разъёмы LEMO и S12 для интерфейса DRIVE–CLiQ)
Масса, г/м: – оптическая шкала RSLA – 172
Температура, °С: – рабочая – от 0 до + 80
Степень защиты: IP64
Удар (в нерабочем состоянии,
6 мс, полусинусоидальный
импульс), м/с2:
1000
Вибрация (в режиме
эксплуатации,
при 55 - 2000 Гц), м/с2:
не более 300
