Современные средства измерительной техники

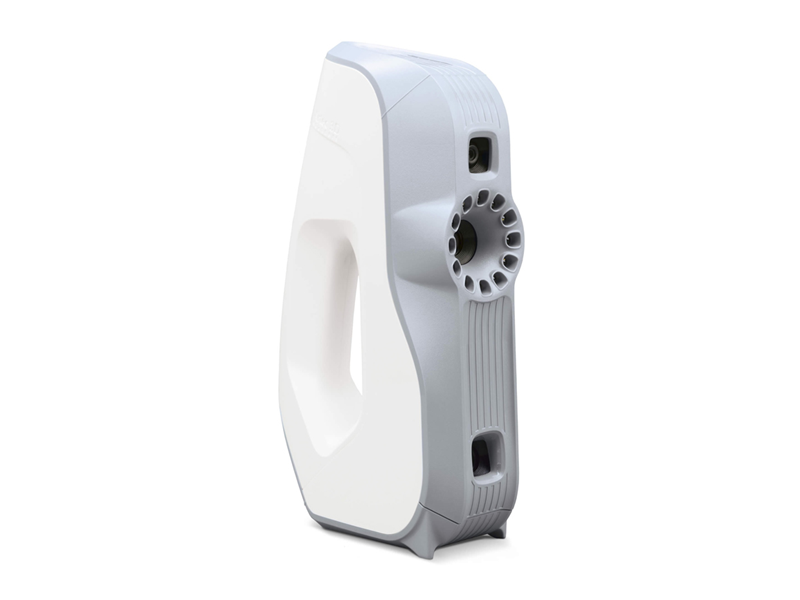

3D-сканер Artec Eva

Производство:
Artec 3D (США)

3D-сканеры компании Artec 3D 3D-сканер Artec Eva

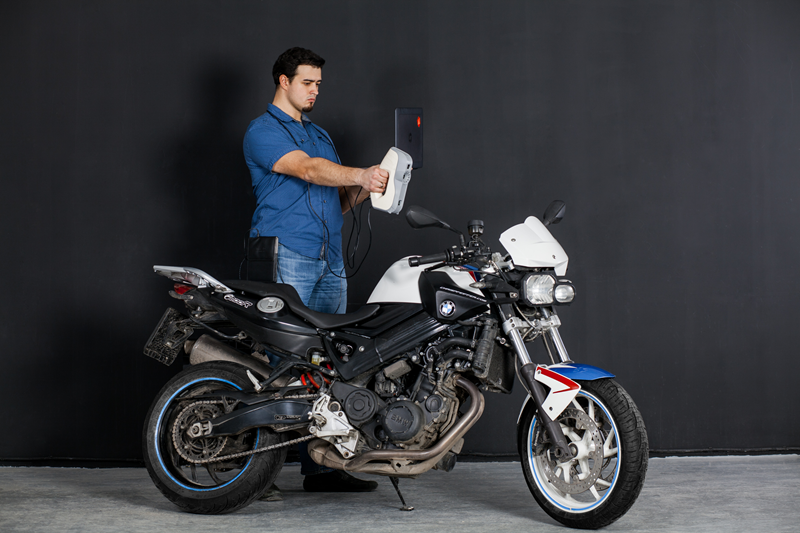

Сканер Artec Eva - это устройство, идеальное для создания быстрых, текстурированных и точных 3D-моделей объектов среднего размера, таких как бюст человека, легкосплавное колесо или выхлопная система мотоцикла с высоким разрешением. Процесс сканирования не требует размещения маркеров на поверхности объекта. Благодаря высокой скорости съемки и возможности сканера получать информацию о поверхностях с поднутренними деталями, сканер обладает практически неограниченными возможностями



Технология трёхмерного сканирования, разработанная компанией Artec 3D, позволяет с высокой точностью и скоростью получать информацию о поверхности объектов (глубине), используя принцип структурированной подсветки, а встроенная в сканер фотокамера фиксирует текстуру объекта. Благодаря такому техническому решению, 3D-сканеры Artec позволяют получать высокоточные полноцветные компьютерные модели сложных объектов

Данные получаются путём проецирования на объекты сцены специальной решетки под параллаксным углом. Искажения проекции решетки, созданные геометрией объектов, позволяют рассчитать точное положение каждой её точки в трёхмерном пространстве. Полученные точки триангулируются, образуя полигональную поверхность, которая может быть представлена в любом из распространенных форматов

Использование в различних сферах

Медицина

Сканер незаменим в различных медицинских целях: от протезирования и ортопедии до пластической хирургии и стоматологии. Будь то безупречно точная анатомическая 3D-модель человеческого тела, изготовленный на заказ имплантат или индивидуальное инвалидное кресло, наши 3D-сканеры помогут вам оказать высококачественную специализированную помощь вашим пациентам

Производство

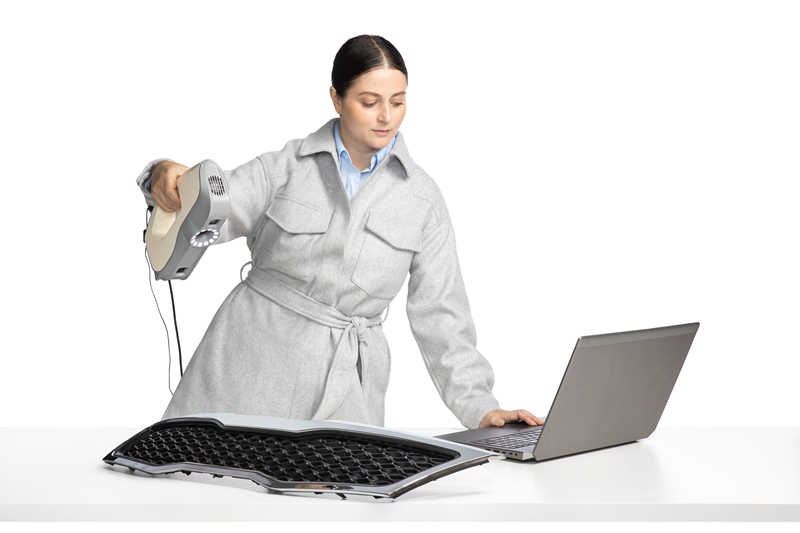

Сканеры — это ведущие в отрасли прецизионные инструменты, которые играют решающую роль в различных процессах промышленного проектирования и производства. Наши высокоточные решения для 3D-сканирования — от разработки продукта до производства — сокращают время и затраты на сбор данных об объектах. Высокоточные данные сканирования повышают надежность процессов, а полная совместимость с различными широко используемыми программами CAD и CAM позволяет использовать их для контроля качества, обратного проектирования и многих других случаев использования, связанных с производством.

На всех этапах — от проектирования и быстрого прототипирования до обратного проектирования и контроля качества — 3D-сканеры стали неотъемлемой частью набора технологических инструментов автопроизводителей. Они позволяют получать точные, измеримые трехмерные данные из любой детали или компонента, от крошечных до очень больших. 3D-сканирование позволяет не только повысить повседневную производительность, но и сократить жизненные циклы разработки продукции, а также облегчить производство высокопроизводительных автомобилей без ущерба для стандартов безопасности и качества

Будь то реставрация классического автомобиля или прототип нового автомобиля, молниеносные сканеры Artec 3D предоставляют высокоточные 3D-данные о поверхности на каждом этапе рабочего процесса проектирования, прототипирования, проектирования или производства

Сохранение культурного наследия

Сканеры помогают вам объединить искусство, науку и инновации в точные 3D копии самых ценных артефактов, сооружений и мест мира. Независимо от того, являетесь ли вы куратором музея, готовящего цифровую выставку, или археологом, проливающим свет на вымершие цивилизации, сканеры Artec обеспечат точные и подробные сканирования вашего объекта за рекордно короткое время.

Криминалистика

С помощью 3D-сканера вы легко создадите виртуальные копии мест преступлений, мест происшествий, а также вещественных доказательств внутри них точно такими, какими они были на момент сканирования, без риска загрязнения или повреждения. Полученные вами 3D-данные дадут вам возможность определить, как и когда произошло событие. Всего за несколько минут вы можете зафиксировать улики в помещении или на открытом воздухе, в том числе пятна крови, пулевые отверстия, следы инструментов, отпечатки обуви и многое другое.

Визуальные эффекты и компьютерная графика

Технологии 3D-сканирования стали важным компонентом современного кинопроизводства и виртуальных производственных процессов, позволяя производителям компьютерной графики и визуальных эффектов, телевизионным и кинокреативам создавать уникальные ультрареалистичные 3D-ресурсы на основе объектов реального мира

От поиска виртуальных локаций до изготовления реквизита и декораций и создания максимально идентичных цифровых двойников актеров — 3D-сканеры позволяют кинематографистам и студиям визуальных эффектов оптимизировать свои производственные процессы, создавать более реалистичные впечатления и раскрывать творческий потенциал — и все это при экономии времени и средств.

Технические характеристики

Спецификации Artec Eva Artec Eva Lite
3D-точность до, мм: 0,1 0,1
3D-разрешение до, мм: 0,2 0,5
Точность в зависимости от расстояния, до: 0,1 мм + 0,3 мм/м 0,1 мм + 0,3 мм/м
Режим HD Да Нет
Двойной трекинг: по текстуре и геометрии Да Нет
Алгоритмы обработки данных На основе текстуры и геометрии На основе геометрии
Рабочее расстояние, м: 0,4 -1 0,4 -1
Зона захвата объема, см кубических 61000 61000
Линейное поле зрения на ближнем расстоянии, В х Ш, мм: 214 х 148 214 х 148
Линейное поле зрения на дальнем расстоянии, В х Ш, мм: 536 х 371 536 х 371
Угловое поле зрения, В х Ш: 30° х 21° 30° х 21°
Считывание текстуры Есть Нет
Разрешение текструры, Мп 1,3 -
Цветопередача, bpp 24 -
Скорость 3D-реконструкции для склейки в реальном времени до, кадров/с 16 16
Скорость 3D-реконструкции для 3D-видео до, кадров/с 16 16
Скорость сбора данных до, точек/сек: 18 млн 2 млн
Время 2D-экспонирования, с: 0,00035 0,00035
Время 3D-экспонирования, с: 0,0002 0,0002
3D-подсветка Вспышка Вспышка
Габариты, В х Г х Ш, мм: 262 х 158 х 63 262 х 158 х 63
Масса, кг: 0,9 0,9
Интерфейс: 1 х USB 2.0, совместим с USB 3.0
Форматы 3D-сетки OBJ, PLY, WRL, STL, AOP, ASC, Disney PTX, E57, XYZRGB
Форматы САПР STEP, IGES, X_T
Поддерживаемые ОС: Windows 10, 11 – x64
Минимальные компьютерные требования: HD:Intel® Core™ I7 или I9, ОЗУ 32Gb, видеокарта NVIDIA, 2 Gb видеопамяти, CUDA 6.0+ SD:Intel® Core™ I5, I7 или I9, ОЗУ 18Gb, видеокарта с 2 Gb видеопамяти Intel® Core™ I5, I7 или I9, ОЗУ 18Gb, видеокарта с 2 Gb видеопамяти

Особености и преимущества

Безопасный в использовании

Eva использует технологию белого структурированного света, что делает ее абсолютно безопасной для сканирования людей, а также неодушевленных объектов

Без меток и калибровки. Просто наведите и сканируйте

Нет необходимости в подготовке, просто подключите сканер и наведите его на объект как видеокамеру

Совместим с планшетом и аккумулятором для подлинной портативности

Подключите 3D-сканер весом 0,85 кг к планшету и аккумуляторной батарее, которая обеспечивает до 6 часов работы, и вы сможете сканировать практически где угодно, даже там, где нет источника электроэнергии

Объединение и простая интеграция

Для съемки больших 3D-объектов или для создания автоматического сканирования несколько сканеров можно объединить и синхронизировать вместе. Вы также можете интегрировать сканеры в собственные индивидуальные решения с помощью бесплатного Artec Scanning SDK

Достигни наилучших результатов, объединив данные о геометрии и текстуре

Без компромиссов: данные о геометрии и текстурах объединяют усилия для получения оптимальных результатов

Быстрая обработка 3D-данных

Artec Studio оснащен инструментами, функциями и алгоритмами, предназначенными для ускоренной обработки данных
