Контактные щупы компании Renishaw
для КВМ, станков, сканирующих датчиков
и измерительных систем Equator™ от Renishaw
Производство:
- Renishaw (Великобритания)
УА ТОВ ФИРМА “КОДА” является авторизированным дистрибьютором компании Renishaw на территории Украины.
Важность щупов для точности
Успешное выполнение измерений существенным образом зависит от способности щупа датчика достигать обьекта измерения, сохраняя затем точность в точке контакта.
Эффективность измерений ухудшается из-за использования щупа с недостаточно круглым наконечником или наконечником, установленным не по центру, из-за некачественной посадки резьбы щупа или из-за неверно выбранного щупа, который излишне прогибается при контакте с контролируемой поверхностью.
Специалисты Renishaw использовали весь свой, около 50-летний, опыт в, области проектирования датчиков и щупов с тем, чтобы разработать набор всевозможных щупов для КИМ и станков, обеспечивающих высочайшую точность измерений.
Что такое щуп?

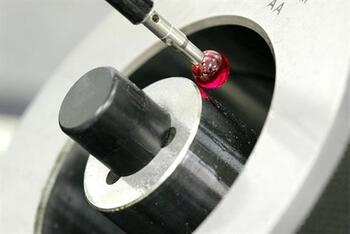

Щуп – это самая первая часть измерительной системы, которая контактирует с деталью, вызывая срабатывание датчика. Сгенерированный выходной сигнал позволяет получить данные измерения.
Именно по этому крайне важно, чтобы щуп обеспечивал максимально возможную точность в точке контакта.
Выбор щупа

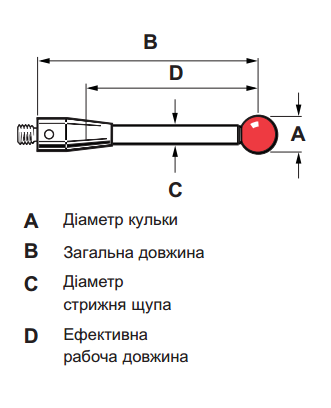

Тип и размер используемого щупа определяется параметрами детали, который необходимо измерить. Однако в любом случае самыми важными характеристиками щупа являются его жёсткость и степень сферичности его наконечника.
Для сохранения точности измерений в точке контакта рекомендуется следовать следующим правилам:
- Использовать короткие щупы
Чем больше изгиб или отклонение щупа, тем ниже точность. Выполнение измерений с минимально возможной длиной щупа для конкретного случая применения является оптимальным решением.
- Обеспечить минимальное количество соединений
Каждое соединение щупа и удлинителей означает появление новых точек возможного изгиба или отклонения. Поэтому следует стремиться использовать минимально возможное число соединений для данной конфигурации.
- Использовать шарик наибольшего диметра
Это правило определяется двумя обстоятельствами:- при большем размере шарика увеличивается зазор между шариком и стержнем и тем самым снижается вероятность ложных срабатываний, вызванных случайным касанием измеряемой поверхности стержнем;
- шарик большего размера снижает влияние качества обработки поверхности исследуемого компонента.
Детальнее про ассортимент щупов на Renishaw.com или в каталоге.
Самые популярные позиции
Щупы Renishaw для датчиков на станки
| Артикул | Диаметр шарика, мм | Общая длинна, мм | Материал стержня, мм | Резьба | Материал шарика |
|---|---|---|---|---|---|
| А-5000-3709 | 6 | 50 | Керамика | М4 | Рубин |
| А-5003-2764 | 6 | 75 | Керамика | М4 | Рубин |
| А-5000-3712 | 6 | 100 | Керамика | М4 | Рубин |
| Артикул | Диаметр шарика, мм | Общая длинна, мм | Материал стержня, мм | Резьба | Материал шарика |
|---|---|---|---|---|---|
| А-5003-3680 | 3 | 50 | Карбид вольфрама | М4 | Рубин |
Слабое звено для датчиков Renishaw
| Артикул | Общая длинна, мм | Диаметр стержня, мм | Материал стержня | Резьба |
|---|---|---|---|---|
| А-5004-7621 | 12 | 6,9 | Сталь КЕ108 | М4 |
Щуп для датчика TS27R (OTS, RTS) Renishaw
| Артикул | Диаметр крепления, мм | Диаметр диска, мм | Ширина диска, мм | Общая длина, мм | Материал наконечника |
|---|---|---|---|---|---|
| А-2008-0382 | 3,95 | 12,7 | 8 | 23 | Карбид вольфрама |
Слабое звено для датчика TS27R (OTS, RTS) Renishaw
| Артикул | Общая длинна, мм | Диаметр стержня, мм | Материал стержня | Резьба |
|---|---|---|---|---|
| А-5004-7443 | 15 | 3,925 | Сталь КЕ108 | М4 |
Изделия по индивидуальному заказу

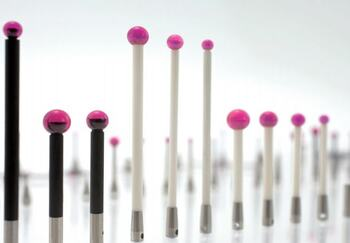

Стандартный ассортимент щупов включает более 5000 наименований. И более 15000 индивидуальных вариантов.
Команда конструкторов Renishaw может разработать нестандартные варианты по индивидуальному заказу в соответствии с вашими конкретными требованиями.
Детальнее про изделия по индивидуальному заказу на Renishaw.com.
Алмазные щупы
Для удовлетворения растущей потребности в высокоскоростном сканировании компания Renishaw разработала алмазные щупы OPTiMUM™, которые являются вершиной технологии производства щупов в метрологическом применении.
Алмаз, один из самых твердых из известных материалов на земле.
Щупы с алмазным покрытием обеспечивают износостойкость и не подвергаются «налипанию» материала или преждевременному износу при сканировании детали.
Детальнее про алмазные щупы OPTiMUM™ наRenishaw.com.
Совместимость с разными системами
Широкий ассортимент щупов обеспечивает совместимость с различными системами.
К ним относятся координатно-измерительные машины, станки, сканирующие датчики и измерительные системы Equator™ от компании Renishaw.
Кроме того, их можно использовать сдатчиками других производителей, в частности с датчиками ZEISS.
и FARO®
