Современные средства измерительной техники


Измерительный прибор для контроля концевых мер TESA UPC

Производство:
Hexagon MI TESA (Швейцария)

Прибор служит для калибровки (размерного контроля) плоскопараллельных концевых мер с прямоугольным поперечным сечением в диапазоне номинальных размеров от 0,5 до 100 мм. Применяется метод сравнительного измерения с использованием эталонных концевых мер.

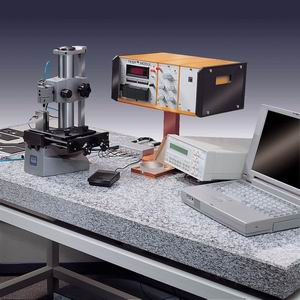

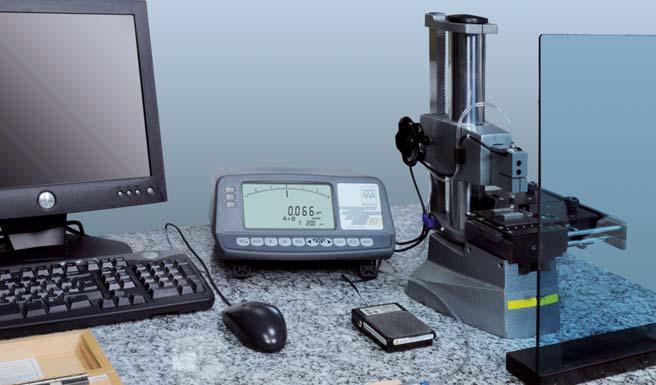

Измерительный прибор для контроля концевых мер TESA UPC

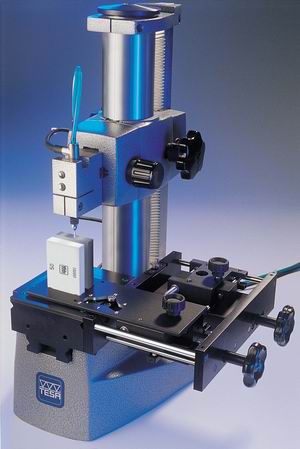

Измерительный прибор для контроля концевых мер TESA UPC

Система управления: блок TESAMODUL. Технические характеристики:

Параметр Значение Единицы измерения
Рабочий диапазон:
Минимальная номинальная длина контролируемой концевой меры 0,5 мм
Максимальная номинальная длина контролируемой концевой меры 100 мм
Размеры поперечного сечения контролируемой концевой меры 9 x 30 или 9 x 35 мм
Измерительное усилие:
верхний датчик 1 Н
нижний датчик 0,63 Н
Габаритные размеры:
Длина 180 мм
Ширина 200 мм
Высота 550 мм
Расширенная неопределенность измерения:
Погрешность измерения длины ± (0,05+0,5xL) мкм, L – в метрах
Повторяемость (при постоянной температуре) ± 0,015 Мкм
Энергоснабжение:
Электрическая сеть 220 В
Частота 50-60 (± 2%) Гц
Требования к условиям окружающей среды:

Рабочая температура +19,5…+20,5 °С

Конструктивные особенности

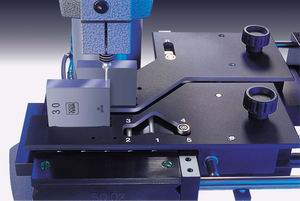

Измерительная система для контроля концевых мер содержит: измерительный штатив, специальный измерительный стол с 6-ю твердосплавными цилиндрическими вставками для позиционирования концевой меры; система регистрации из двух индуктивных датчиков; электрический вакуумный насос для пневматического отвода измерительных наконечников; блок TESAMODUL для расчета и вывода измеренных параметров отклонений с передачей данных на персональный компьютер.

Спецификация поставки прибора

Комплектующие Тип
Базовый комплект измерительной системы повышенной точности (тип 59.30003) для работы с персональным компьютером в составе:
базовый механический блок с системой регистрации 16.10401
электрический вакуумный насос с дистанционным управлением 32.60433
пневматическая присоска для перемещения концевых мер размером до 10 мм 16.60011
электронный блок TESAMODUL модели 372/404/708 41.30105
встраиваемая карта для цифрового вывода значений, включая интерфейс RS232 41.60079
соединительный кабель между картой и блоком интерфейса 47.61050
соединительный кабель между блоком интерфейса и вакуумным насосом 47.61005
выносная педаль для запуска измерения и передачи данных на компьютер 47.68000
исполнение прибора с повышенной точностью (и с калибровочным сертификатом) 16.90021
