Интерферометрическая система Renishaw ХL-80
- Производство:
- Renishaw plc (Великобритания)
Интерферометрическая установка Renishaw XL-80 является идеальным техническим решением для выполнения полной калибровки любых позиционных систем, измерения широкого спектра геометрических и динамических характеристик. Система имеет гибкое модульное строение, а комплектация определяется в соответствии с конкретными метрологическими задачами и условиями применения.

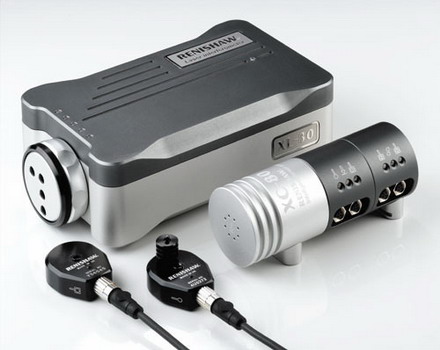

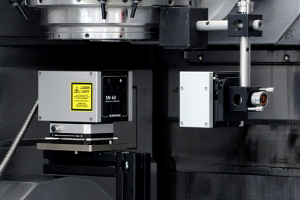

Лазерный блок XL-80 – основа измерительной системы. Он основан на применении гелий-неоновой (HeNe) лазерной трубки, производящей стабилизированный лазерный луч с длиной волны – 633 нм. Характеристики каждого лазера системы XL-80 проходят поверку на основе эталонов Национальной физической лаборатории (NPL, Великобритания). Входящий в состав системы блок компенсации XС-80 постоянно следит за состоянием окружающей среды в рабочей зоне, получая данные с высокоточных датчиков температуры, давления и влажности воздуха. В конечном итоге система позволяет добиться высочайшей точности – 0,5 мкм/м в диапазоне рабочих температур 0…40 С.
Специальное программное обеспечение «Laser XL» полностью контролирует процесс подготовки системы и сами измерения. Анализ же результатов тестирования осуществляется в соответствии с международными стандартами.
ХL-80 позволяет контролировать параметры:
- точность линейного позиционирования (диап. 0…80 м, разр. 0,001 мкм);
- погрешности угловых перемещений (осевой диап. 0…15 м, угловой диап. (+–) 175 мм/м (+– 10º), разр. 0,1 мкм/м);
- прямолинейность (осевой диап. 0,1…30 м, диап. измеряемой непрямолинейности (+–) 2,5 мм, разреш. 0,01/0,1 мкм);
- перпендикулярность ( разреш. 0,01 мкм/м);
- плоскостность (осевой диап. 0…15 м, диап. измеряемых отклонений от плоскостности (+–) 1,5 мм, разреш. 0,01 мкм);
- точность вращательного движения;
- относительные смещения с течением времени;
- изменения скорости с течением времени;
- изменения ускорения с течением времени.
Смотрите также:
- Система диагностики металлорежущего оборудования Ballbar QC20-W
Системы калибровки и диагностики производственного оборудования
Файлы для загрузки:
Описание и технические характеристики
- XL-80 laser measurement system (pdf, 10`207 Кб)
