СЕРИЯ ТАЛИРОНД 365
Производство:
- Taylor Hobson (Великобритания)
Талиронд 365 – новая серия приборов, построенных на модульном принципе, обладает уникальной гибкостью для проведения измерений широкого круга деталей как в лабораторных, так и в цеховых условиях. Непревзойденные по своим характеристикам (скорость, точность, мощное математическое обеспечение)
Автоматическая калибровка
Автоматическое центрирование и выравнивание
Режим автослежения
Быстрые автоматические измерения
Высокая нагрузочная способность стола - до 75 кг
Прибор может быть оснащен мотоприводным радиальным рычагом, либо радиальным блоком для контроля прямолинейности. При измерении с образца снимается до 18.000 точек, что дает возможность проведения более детального анализа высокоточных деталей.
Приборы Талиронд серии 365 позволяют проводить анализ:
- Круглости
- Цилиндричности
- Концентричности
- Эксцентриситета
- Плоскостности
- Перпендикулярности
- Соосности
- Биения
- Полного биения
- Параллелизма
- Вертикальной прямолинейности
- Параметров углов наклона профиля
- Горизонтальная прямолинейность
- Гармонический анализ
Дополнительное математическое обеспечение
- Измерение поршней
- Статистический анализ

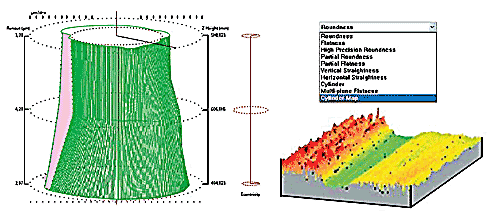

- Топография зоны на цилиндре
Все приборы состоят из семи основных блоков:
- Основание
- Шпиндель со столом
- Блок вертикального перемещения
- Блок горизонтального перемещения
- Датчик со щупом
- Блок интерфейса
- Компьютер
- В зависимости от конкретных требований, а также от
- финансовых возможностей, предлагаются:
- Колонна 300 мм, 500 мм и 900 мм
Центрирование и выравнивание
- вручную (имеется помощь в программе)
- автоматическое (под контролем компьютера)
Блок горизонтального перемещения
- MRA с автоматическим перемещением датчика, без возможности измерения горизонтальной прямолинейности
- RSU с возможностью измерения горизонтальной прямолинейности и параллелизма
Датчик Талимин 5
Непревзойденные характеристики: Погрешность, диапазон, разрешающая способность, стабильность, встроенный ограничитель перемещения, регулируемое измерительное усилие.
ТАБЛИЦА ВЫБОРА КОНФИГУРАЦИИ ПРИБОРА СЕРИИ ТАЛИРОНД 365
| Колонна 300 мм | * | * | * | * | ||||||
| Колонна 500 мм | * | * | * | * | ||||||
| Колонна 900 мм | * | * | ||||||||
| RSU(пролинейность по горизонтали) | * | * | * | * | * | |||||
| MRA (без горизонтальной прямолинейности) | * | * | * | * | * | |||||
| Автоцентрирование | * | * | * | * | * | * | ||||
| Ручное центрирование | * | * | * | * |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ВОЗМОЖНОСТИ ИЗМЕРЕНИЯ | Колонна 300 мм | Колонна 500 мм | Колонна 900 мм |
| Максимальный диаметр | 350 мм (может быть расширен до 450 мм) | ||
| Максимальная высота | 300 мм | 500 мм | 900 мм |
| Максимальный вес детали: | 75 кг для стола с автоцентрированием 20 кг для стола с ручным центрированием | ||
| РАЗМЕРЫ ПРИБОРА | Колонна 300 мм | Колонна 500 мм | Колонна 900 мм |
| Ширина | 870 мм | 870 мм | 870 мм |
| Глубина | 705 мм | 705 мм | 705 мм |
| Высота | 1460 мм | 1660 мм | 2260 мм |
| Высота стола | 890 мм | 890 мм | 890 мм |
| Размеры измерит. станции | 900 мм х 850 мм х 750 мм | ||
| Рекомендуемое пространство для установки прибора | 1000 мм х 800 мм + измерительная станция | ||
| Номинальный вес | 276 кг | 282 кг | 299 кг |
| КОЛОННА | Колонна 300 мм | Колонна 500 мм | Колонна 900 мм |
| Непрямолинейность на всей высоте | 0.3 мкм | 0.3 мкм | 1.0 мкм |
| Параллелизм к оси шпинделя | 0.5 мкм | 1.0 мкм | 2.0 мкм |
| Непрямолинейность на любых 100 мм | 0.15 мкм | 0.15 мкм | 0.3 мкм |
| Скоростьтранспортная | 0.25-20 мм/с | ||
| Скорость измерения | 0.25-20 мм/с | ||
| Скорость контакта | 0.5-5 мм/с | ||
| Точность позиционирования | +/- 5 мкм | +/- 5 мкм | +/- 10 мкм |
| Разрешение | 0.25 мкм | ||
| Минимальное перемещение | 0.05 мм | ||
| ШПИНДЕЛЬ | Прецизионный воздушный подшипник |
| Скорость вращения | 0.6, 1, 2, 6, 10 об/мин, в оба направления |
| Предел радиальной погрешности (над уровнем стола) | +/- 0.02 мкм + 0.0003 мкм/мм |
| Предел осевой погрешности (радиус от центра) | +/- 0.02 мкм + 0.0003 мкм/мм |
| Точность позиционирования | +/- 0.2 град. |
| Разрешение | 0.02 град. |
| Минимальное перемещение | 0.1 град. |
| Количество точек | 18.000 (максимум) |
| СТОЛ ЦЕНТРИРОВАНИЯ И ВЫРАВНИВАНИЯ | АВТОМАТИЧЕСКИЙ | РУЧНОЙ |
| Режим автослежения | есть | нет |
| Диапазон центрирования | +/- 5 мм | +/- 1мм |
| Диапазон выравнивания | +/- 0.5 град. | +/- 0.25 град. |
| Высота нейтральной плоскости | нет | 20 мм |
| Погрешность автоцентрирования | <0.8 мкм | нет |
| Погрешность автовыравнивания | <0.8 сек. | нет |
| Диаметр стола | 300 мм | 190 мм |
| МЕХАНИЗМ ГОРИЗОНТАЛЬНОГО ПЕРЕМЕЩЕНИЯ ДАТЧИКА | Модуль измерения горизонтальной прямолинейности | Мотоприводной радиальный рычаг |
| Диапазон перемещения | 200 мм | 200 мм |
| Непрямолинейность на всей длине | 0.25 мкм | нет |
| Непрямолинейность на любой длине | 0.125 мкм + 0.000625 мкм/мм | нет |
| Перпендикулярность к оси шпинделя | 1 мкм/200 мм | нет |
| Скорость перемещения транспортная | 0.25 – 15 мм/с (шагами) | 0.25 – 15 мм/с (шагами) |
| Скорость перемещения измерения | 0.25 – 15 мм/с (шагами) | Нет |
| Скорость перемещения контакта | 0.5 – 5мм/с (шагами) | 0.5 – 5мм/с (шагами) |
| Перемещение за ось шпинделя | 25 мм | 25 мм |
| Точность позиционирования | +/-5 мкм | +/-5 мкм |
| Разрешение | 0.25 мкм | 0.25 мкм |
| Минимальное перемещение | 0.05 мм | 0.05 мм |
| Количество точек данных | 200.000 максимум | нет |
| ИЗМЕРИТЕЛЬНЫЙ ДАТЧИК | |
| Расположение | Вертикальное / горизонтальное |
| Тип датчика | Талимин 5, индуктивный |
| Диапазон/ разрешение обычный | +/- 1 мм / 0.03 мкм |
| Диапазон/ разрешение средний | +/-0.2 мм / 0.006 C8мкм |
| Диапазон/ разрешение малый | +/-0.08 мм / 0.0012 мкм |
| Измерительное усилие | 0 – 15 г (регулируемое) |
| Угол наклона | Регулируемый |
| Требования к внешним условиям | |
| Рабочая температура | 10 -35 град. |
| Температура хранения | -10 – 50 град. |
| Изменение температуры | Не более 2 град/час |
| Рабочая относительная влажность | 30 -80 %, без конденсата |
| Влажность хранения | 10 -90 %, без конденсата |
| Макс. RMS вертикальной составляющей вибрации пола | 0.05 мм/с для частот < 50 Гц 0.1 мм/с для частот > 50 Гц |
| Скорость воздушного потока | 1 м/с максимум |
| Требования к воздушному питанию | |
| Давление | 5.5-10.3 бар |
| Регулятор (установлен) | 3.5 бар |
| Фильтр | <= 5 мкм |
| Точка росы | -20 град.С |
| Расxод (минимум) | 150 л/мин |
| Макс. содержание масла | 25 мг/м куб. |
| Требования к электропитанию | |
| Прибор и компьютер | 90-260 B - устанавливается |
| Частота | 47-63 Гц |
| Мощность (максимум) | 2500 В/А |
