Абсолютный сканер Leica LAS-20-8

Виробництво:
Hexagon MI Leica (Швейцарія)

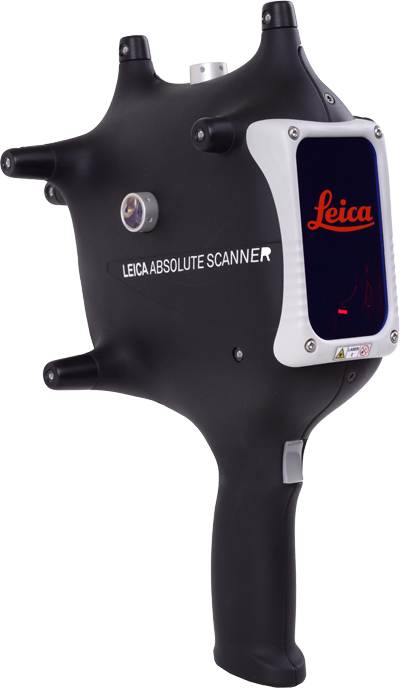

Абсолютный сканер Leica LAS-20-8
Абсолютный сканер Leica LAS-20-8

Оптимизированный для ручных операций проверки и обладающий превосходной производительностью при бесконтактном контроле поверхностей произвольной формы, ручной лазер LAS-20-8 оснащен удобными функциями:

  • LAS-20-8 автоматически регулирует интенсивность лазерного излучения в зависимости от материала и освещенности, что позволяет получать размерные данные даже на блестящих металлических или темных объектах, не тратя время на подготовку поверхности.

  • Рассчитанный на быстрое переключение с одной технологии контроля на другую, сканер LAS-20-8 автоматически распознается лазерным трекером, обеспечивая плавный переход от измерения с отражателем, на контактный датчик или сканер, делая его превосходным дополнением к Leica T-Probe.

  • Вы также можете использовать главную кнопку сканера для выбора настраиваемых, предварительно заданных, профилей измерения, которые позволяют использовать оптимальные настройки для каждой части детали без необходимости внесения изменений в программное обеспечение.

Сканирующее устройство имеет встроенную подсветку и три ракурсных индикатора, обеспечивающих правильное позиционирование с целью получения наилучших результатов сканирования. Визуальный, акустический и тактильный индикаторы позволяют видеть, слышать и ощущать сигнал обратной связи от сканера, что дает полную уверенность в выполняемых действиях. Имеющий класс защиты IP50 и оснащенный питанием от батареи, LAS-20-8 является ручным сканирующим прибором, который может использоваться повсеместно.

Питание от батареи
Leica Absolute Scanner LAS-20-8 может работать с питанием от батареи и требует подключения только сетевого кабеля, что обеспечивает полную портативность и выполнение измерений лазерным сканером на ходу.

Автоматическая подстройка под тип поверхности
Принцип эксплуатации "летающая точка" позволяет сканеру LAS-20-8 автоматически регулировать интенсивность излучения лазера в зависимости от типа поверхности, обеспечивая наилучшее получение показаний без дополнительных усилий со стороны пользователя.

Самоидентифицируемый датчик

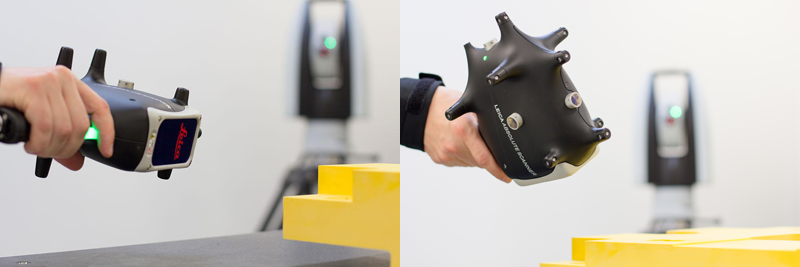

Лазерный сканер LAS-20-8 автоматически распознается трекером Leica Absolute Tracker AT960, что дает возможность быстро переключаться с трехмерного сканирования на измерение контактным способом и с помощью отражателя.

Изменение профиля измерения на сканере
С помощью главной кнопки LAS-20-8 могут выбираться предварительно настраиваемые режимы сканирования, что обеспечивает быстрый доступ к требуемому профилю измерения и не требует регулировок программного обеспечения.

Мультисенсорная обратная связь
LAS-20-8 объединяет тактильный, акустический и визуальный сигналы обратной связи, что позволяет привести прибор в оптимальное положение измерения, имея минимальную подготовку.

Надежная конструкция с классом защиты IP50
Разработанный для обеспечения прочности и надежности в жестких производственных условиях, прибор LAS-20-8 с классом защиты IP50 делает возможность проводить лазерное сканирование в любом месте, где это необходимо.

Программный интерфейс RDS
Основанный на проверенных решениях программного интерфейса RDS, применяемых на портативных измерительных манипуляторах Hexagon MI, прибор LAS-20-8 позволяет использовать существующий опыт системных проверок, компенсаций и сертификации.

Объемы измерения (диаметр)

 Модель абсолютного трекера Leica  Максимальный диапазон работы абсолютного сканера Leica LAS-20-8
 AT960-MR  20 м
 AT960-LR  40 м
 AT960-XR  60 м


Технические характеристики системы

 Параметры Значение
 Размер / вес сканера (без кабеля):  300 × 201 × 140 мм / 0,94 кг
 Размер / вес контроллера:  226 × 146 × 91 мм / 1,9 кг
 Максимальное расстояние сканирования, мм:  180
 Рабочий диапазон, мм:  ± 40
 Максимальная ширина сканирования (на максимальном расстоянии), мм:   220
 Максимальная частота дискретизации, точек/с:  150 000 *
 Максимальная частота сканирования, Гц:  100 *
 Максимальная плотность точек (на максимальном расстоянии), мм:  0,013 *
 Степень защиты сканера / контроллера:  IP50 (IEC 60529) / IP30 (IEC 60529)

* В зависимости от режима измерения.

Точность системы

 Параметры Значение
 Погрешность измерения длины в трехмерном пространстве (2σ):  ± 60 мкм при размере менее 8,5 м
± 26 мкм + 4 мкм/м при размере свыше 8,5 м
 Погрешность измерения радиуса сферы (2σ):  ± 50 мкм при размере менее 8,5 м
± 16 мкм + 4 мкм/м при размере свыше 8,5 м
± 85 мкм + 1,5 мкм/м
 Погрешность измерения поверхности плоскости (2σ):   ± 80 мкм + 3 мкм/м
