Магнитный линейный датчик RoLin™

Производство:
Renishaw (Великобритания)

RoLin™
RoLin™

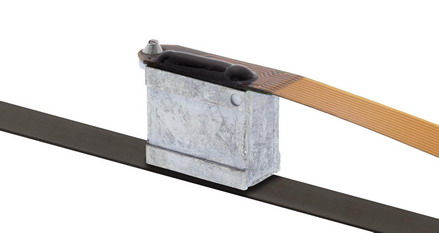

RoLin™ представляет собой компактный бескорпусный бесконтактный магнитный энкодер, который устанавливается в заказной корпус. Этот энкодер предназначен для встраивания в системы управления перемещениями.

Многокомпонентная энкодерная система RoLin™ состоит из считывающей головки RLM и магнитной самоклеящейся шкалы MS.

Считывающая головка RLM в конструктивном исполнении имеет три разновидности: с контактами (8–пиновый), с гибким кабелем и с выходом RS422 FPC.

Контроль перемещения осуществляется посредством шкалы с периодом намагничивания в 2 мм.

Применение дифференциальных магниторезистивных датчиков в считывающей головке RLM энкодера RoLin™ обеспечивает высокую повторяемость измерений координат положения при широких допусках на установку и при работе в широком диапазоне температур.

Внутренний электронный блок считывающей головки обеспечивает высокую скорость интерполяции (до 13 бит) и контроля неисправностей. Инкрементальные выходы обеспечивают повторяемость выбранного минимального граничного времени разделения сигнала (от 0,12 мкс).

Информация о положении выводится в инкрементном квадратурном формате при помощи опции — встроенной периодической контрольной (референтной) метки (в каждом полюсе) или устанавливаемой намагниченной контрольной (референтной) метки.

Доступен широкий выбор разрешений: 0,244 мкм, 0,488 мкм, 1 мкм, 2 мкм, 5 мкм, 10 мкм, 50 мкм, 125 мкм.

Максимальная скорость перемещения зависит от выбранного разрешения и от минимального граничного времени разделения, до 4 м /с — при разрешении в 1 мкм и до 40 м/с — при разрешении в 10 мкм.



Технические характеристики:

Функция самодиагностики да
Диапазон измерения, м: до 50
Разрешения при цифровых выходах, мкм: 0,244; 0,488; 1; 2; 5; 10; 50; 125
(другие разрешения также доступны)
Период шкалы, мм: 2
Максимальная скорость, м/с: 1,01 (при разрешении 0,244 мкм)
Зазор между считывающей головкой
и магнитной шкалой, мм:
от 0,1 до 0,8
Повторяемость
(при движения в одном направлении), мкм:
до 2
Гистерезис, мкм: до 3 (при высоте зазора до 0,2 мм)
Класс точности для шкалы MS, мкм/м: ± 40
Точность системы при 20 °С, мкм: ± 3,5
Напряжение питания, В: от 4,75 до 5,5 (защита от обратной полярности)
Ток потребления (без нагрузки), мА: – до 25 (без линейного привода)
– до 30 (с линейным приводом)
Выходные сигналы: – цифровой – TTL-level (A, B, Z)
– цифровой – RS422 (A+, B+, Z+, A-, B-, Z-)
– цифровой – SSI
– цифровой – BiSS
Материал корпуса считывающей головки: цинковый-алюминиево-медный сплав (ZnAl4Cu1 – zamak 5)
Кабель: гибкий, длиной от 75 до 136 мм.
Масса, г: – считывающая головка RLM (без гибкого шлейфа) – 1,4
– считывающая головка RLM (с гибким шлейфом) – 1,6
– магнитная шкала (MS05) – 30 г/м
Температура, ° С: – рабочая: от – 20 до + 85
– хранения: от – 40 до + 85
Степень защиты: IP68
Устойчивость к вибрации
(от 55 Гц до 2000 Гц), м/с 2:
300 (IEC 60068-2-6)
Устойчивость к ударам (11 мс), м/с 2: 300 (IEC 60068-2-27)
