Оптический инкрементный линейный энкодер RGH34

Производство:
Renishaw (Великобритания)

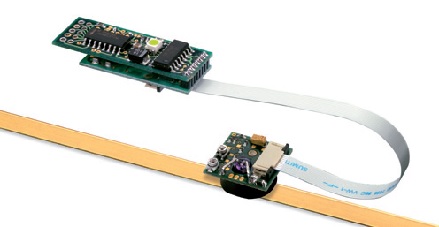

Энкодер RGH34
Энкодер RGH34


Открытый, бесконтактный энкодер RGH34 представляет собой многоцелевую миниатюрную модульную систему. Это устройство предназначено для использования изготовителями комплектного оборудования (OEM) в тех случаях, когда установка обычной считывающей головки не представляется возможной, при этом система RGH34 обеспечивает надежность работы компактных высокоточных линейных исполнительных механизмов, микроскопов и координатных столиков (систем типа Microstage).


Характеристики и преимущества считывающей головки RGH34



– Возможность интеграции в ряд микросистем.
– Высокая скорость и надёжность работы при нулевом трении и отсутствии механического износа.
– Сигналы от считывающей головки RGH34 преобразуются в интерфейсе RGI34 в стандартные цифровые и аналоговые выходные сигналы.
– Малая масса (менее 2 г) позволяет свести к минимуму инерционность системы.
– Шкала с шагом 40 мкм позволяет работать с широкими допусками при установке считывающей головки.
– Специальный светодиодный индикатор (на блоке интерфейса RGI34) упрощает процедуру установки и настройки.
– Запатентованная система фильтрации оптического сигнала гарантирует высокую стабильность сигнала в условиях, не допускающих использования большинства открытых оптических энкодеров.
– Нулевая метка обеспечивает повторяемость исходного положения, а концевые выключатели - автоматическую подачу сигнала, инициирующего остановку перемещаемого узла.
– Система RGH34 позволяет выполнять считывание с масштабной ленты RGS40–S с шагом 40 мкм и со стеклянной линейки RGS40–G с шагом 40 мкм, а также со стандартно используемой в отрасли стеклянной линейки с шагом 40 мкм.


Масштабная лента RGS40-S с шагом 40 мкм


Лента RGS40–S изготавливается из тонкой гибкой стальной полосы, на которую наносится покрытие из золота с целью обеспечения высокой отражающей способности и коррозионной стойкости. Эта лента может быть закреплена, с использованием самоклеющейся основы, на большинстве применяемых в отрасли материалов, в том числе металлах, керамике и композитных материалах.
– Лента поставляется на катушке, от неё можно отрезать части нужной длины, вплоть до 70 м.
– Использование ленты RGS–S позволяет упростить компенсацию влияния температуры благодаря тому, что её температурные характеристики соответствуют характеристикам основы, на которую крепится лента.
– Предусмотрено специальное устройство для быстрой и точной установки масштабной ленты.
– Лаковое покрытие ленты легко чистится и отличается стойкостью к внешним воздействиям, имеющим место при манипуляциях с лентой.
– Всегда можно отрезать кусок любой необходимой длины, что оптимизирует управление запасами и позволяет минимизировать отходы.
– Высокая точность выдерживания линейности шкалы ± 3 мкм/м обеспечивает высокую общую точность с выполнением простой процедуры корректировки.


Стеклянная линейка RGS40–G с шагом 40 мкм


Считывание со стеклянной линейки RGS40–G с шагом 40 мкм может выполняться головкой RGH34. Линейка RGS40–G идеально подходит для тех случаев, когда необходимо перемещать линейку отдельно от подложки. Компенсация влияния температуры на параметры линейки RGS40–G выполняется хост–контроллером с использованием датчиков температуры.
– Предлагаются линейки с длинами от 120 мм до 1 м.
– Коэффициент теплового расширения ≈ 8,5 мкм/м/° C.
– Погрешность < ± 5 мкм/м.
– Легко устанавливается, непосредственно на подложку, с использованием базовой скобы и механических зажимов или самоклеющейся основы.




Технические характеристики

Встроенный светодиодный
индикатор положения головки
Да
Диапазон измерения, м: — оптическая шкала RGS40–S — до 50
— оптическая шкала RGS40–P — до 50
— оптическая шкала RGS40–G — до 1
Длина, м: — оптическая шкала RGS40–S — от 0,1 до 50 (более 50 м — по спецзаказу)
— оптическая шкала RGS40–P — от 1 до 50
— оптическая шкала RGS40–G — от 0,13 до 1,01
Разрешение цифрового выходного сигнала RS422, нм: 100, 200, 400, 1000, 2000, 5000, 10 000
Разрешение аналового выходного сигнала: — 1 Vpp (с интерфейсом RGI34B)
Шаг шкалы, мкм: — оптическая шкала RGS40–S — 40
— оптическая шкала RGS40–P — 40
— оптическая шкала RGS40–G — 40
Максимальная скорость, м/с: — для цифрового выходного сигнала — до 8
— для аналогового выходного сигнала — до 6
Зазор между считывающей головкой
и оптической шкалой, мм:
1,5 ± 0,15
Точность системы при 20 °С, мкм/м: — оптическая шкала RGS40–S — ± 15 (± 3 — при 2–точечной компенсации)
— оптическая шкала RGS40–P — ± 15 (± 3 — при 2–точечной компенсации)
— оптическая шкала RGS40–G — от ± 0,7 до ± 4,2 (в зависимости от длины шкалы)
Вариант исполнения шкалы: — оптическая шкала RGS40–S — с самоклеющейся основой
— оптическая шкала RGS40–P — с самоклеющейся основой
— оптическая шкала RGS40–G — с базовой скобой и механическими зажимами или с самоклеющейся основой
Коэффициент теплового расширения, мкм/м/°С: — оптическая шкала RGS40–S — соответствует материалу подложки, концы шкалы крепятся зажимами
— оптическая шкала RGS40–P — соответствует материалу подложки, концы шкалы крепятся зажимами
— оптическая шкала RGS40–G — ≈ 8,5, , концы шкалы крепятся зажимами
Напряжение питания, В: 5 ± 5 %
Ток потребления (без нагрузки), мА: — 120 (в типичных условиях)
— 150 (для исплнений RGI34N и RGI34W)
Материал: — оптическая шкала RGS40–S — тонкая, гибкая стальная позолоченная полоса с защитным лаковым покрытием
— оптическая шкала RGS40–P — тонкая, гибкая стальная позолоченная полоса с защитным полиэстерным покрытием для повышенной стойкости к воздействию агресивных химических веществ
— оптическая шкала RGS40–G — стеклянная линейка со штрихами из хрома
Кабель: — срок службы кабеля при изгибе более 10 x 10 3 циклов при радиусе изгиба 5 мм
Длина кабеля, м: 0.05, 0.1, 0.15 (тонкий микроразъём, 10–контактный FPC–кабель — гибкий печатный шлейф — с нулевым усилием соединения)
Габариты считывающей головки RGH34 (высота × длина × ширина), мм: 9,5 × 15,0 × 15,0
Масса считывающей головки, г: 2
Масса интерфейса, г: 3
Референтная (нулевая) метка: Магнитное исполнительное устройство (односторонняя повторяемость до 1 единицы разрешения)
Концевые выключатели: – оптическая шкала RGS40–S – одиночный
– оптическая шкала RGS40–P – одиночный
– оптическая шкала RGS40–G – парные
Температура, °С: — рабочая — от 0 до + 55
— хранения — от – 20 до + 70
Степень защиты: IP00
Влажность
(без конденсации), %:
— рабочая — 80
— хранения — 95
Рабочее ускорение, м/с2: 500
Удар (в нерабочем состоянии,
6 мс, полусинусоидальный
импульс), м/с2:
1000
Вибрация (в режиме
эксплуатации,
при 55 - 2000 Гц), м/с2:
100
