Оптический инкрементный линейный энкодер TONiC с масштабной лентой из нержавеющей стали RSLM

Производство:

Renishaw plc (Великобритания)

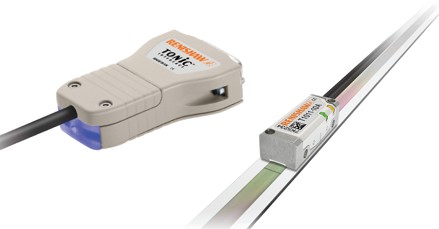

Энкодер TONiC с масштабной лентой из нержавеющей стали RSLM

Новая линейка RSLM из нержавеющей стали обеспечивает точность измерений, сравнимую с высокоточными стеклянными шкалами, и при этом она предлагается в диапазоне длин до 5 м. Линейная энкодерная система с линейкой RSLM обеспечивает суммарную погрешность (включая наклоны и линейность) менее ± 4 мкм на 5 м — наилучший результат в отрасли! В системе с фильтрацией оптического сигнала, простой в установке и имеющей периодическую ошибку ± 30 нм, а разрешение до 1 нм, линейка RSLM сохраняет все преимущества энкодера с шагом 20 мкм, обеспечивая при этом точность, характерную для системы с существенно меньшим шагом.

Особенности и преимущества считывающей головки TONiC T1010 и Ti–интерфейса

— Периодическая ошибка: ± 30 нм, что обеспечивает точность работы, присущую энкодерам с более мелким шагом.
— Компактные габаритные размеры: 10,0 × 35,0 × 13,5 мм (В × Д × Ш).
— Исключительно высокая стабильность сигнала в условиях, не приемлимых для использования большинства открытых оптических энкодеров.
— Выбираемый пользователем режим автоматической регулировки усиления сигнала (АРУ — AGC) позволяет поддерживать постоянную амплитуду аналогового сигнала 1 Vpp.
— Возможность работы при скоростях до 10 м/с и температурах до 70 ^°C.
— Новая возможность! Повышение стабильности позиционирования благодаря системе фильтрации оптического сигнала, отличающейся низким уровнем шума (дрожания).
— Стандартные аналоговые и цифровые выходные сигналы.
— Удобная настройка и диагностика системы благодаря светодиодным индикаторам на считывающей головке и интерфейсе.
— Гибкий кабель между считывающей головкой и интерфейсом, соответствующий стандарту UL, — длина вплоть до 10 м.
— Соответствие требованиям директивы RoHS.

Линейка RSLM из нержавеющей стали с шагом 20 мкм

Линейка RSLM из нержавеющей стали с шагом 20 мкм превосходно подходит для тех случаев, когда речь идет о перемещениях в пределах значительной длины с сохранением при этом высокой точности.
— Эта отличающаяся прочностью линейка предлагается со стандартными значениями длины вплоть до 5 м.
— Суммарная погрешность менее ± 4 мкм на 5 м.
— Коэффициент теплового расширения: 10,8 мкм/м/⁰С.
— Ленту RSLM можно свернуть в кольцо для удобства обращения и хранения, при этом в распрямлённом состоянии она ведёт себя так же, как и масштабная линейка.
— Крепление с помощью специальной клейкой основы или механических зажимов.
— Оптическая нулевая метка IN–TRAC с автоматической синхронизацией обеспечивает двустороннюю повторяемость прихода в нулевую точку при скоростях перемещения вплоть до 10 м/с.
— Различные варианты положения нулевых меток IN–TRAC: в середине шкалы (RSLM), на конце шкалы (RSLE), с кодами расстояния для индексации коротких перемещений (RSLD) или с равными промежутками на выбор заказчика (RSLC).
— Устанавливаемые непосредственно на линейку парные концевые выключатели обеспечивают автоматическую подачу сигнала, инициирующего останов перемещаемого узла.

Технические характеристики
