Дополнительные устройства к вeсaм EHP

Производство:
EHP Wagetechnik GmbH (Германия)
Все весы производства EHP-Wägetechnik GmbH могут быть в любой момент оснащены устройствами передачи данных по радиоканалу. Выбор необходимого устройства осуществляется исходя из задач и потребностей Заказчика.

Модернизация весов заключается в выборе и установке радиомодема внутри весов. Выбор модема (с радиусом приёма до 100 или до 500 м) зависит от условий эксплуатации, расположения весов и приёмо-передающих устройств, характеристик взвешиваемого груза и др. В любом случае при выборе устройств должен производиться осмотр места эксплуатации оборудования специалистами нашего предприятия. В некоторых случаях должна осуществляться тестовая установка оборудования для выявления и решения возможных проблем до момента покупки основного комплекта оборудования.

Для исключения приёма ложного сигнала (при одновременном использовании нескольких весов в зоне работы) каждые весы имеют возможность настройки на «свой» радиоканал. Всего возможно одновременное использование (в зоне действия радиомодемов) до 8 весов (с радиомодемом по дальности на 100 м) и до 28 весов (с радиомодемом по дальности на 500 м). Затем осуществляется выбор приемо-передающих устройств в соответствии с требованиями на выполнение задач. С каждыми весами могут работать несколько устройств одновременно, что расширяет функциональные возможности оборудования.

Ниже приведен перечень применяемых устройств с краткими характеристиками, а также рекомендации по выбору конкретной модели.

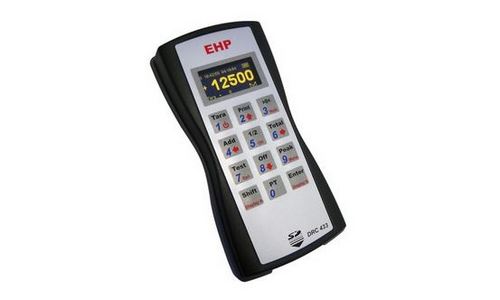

Переносное приемо-передающее устройство DRC 433

DRC 433
DRC 433



С индикацией и функциями суммирования и хранения данных (в комплекте SD-карта памяти). На дисплее пульта отображается текущая масса и состояние весов. Управление весами осуществляется по радиоканалу: ввод массы тары (с клавиатуры и путем взвешивания), ввод код товара, обнуление, тестирование, включение/выключение весов. Радиус приема без прямого визуального контакта с весами - до 100 м.

Габаритные размеры: 80 х 160 х 140 мм.

Характеристики:

  • применяется в основном для дублирования показаний весов, что очень удобно при взвешивании груза на большой высоте, при плохой видимости (ярком солнечном свете, тумане и др.);
  • интуитивно понятное меню навигации и работы;
  • передача всех команд осуществляются по радиоканалу, поэтому отпадает потребность в использовании инфракрасного пульта ДУ;
  • расширение функциональных возможностей весов;
  • функция добавления и взвешивания партии - отображаются последние 3 партии, а также предварительно определенная масса груза;
  • к каждому взвешиванию могут быть добавлены накладные (16-значный, буквенно-цифровой код);
  • сохраненные данные на SD-карте памяти могут быть переданы на ПК, планшет и т.д. по окончании работы;
  • USB-интерфейс для передачи данных взвешивания;
  • функция таймера и отображение даты и времени;
  • размер дисплея пульта - 36 x 20 мм;
  • совместимость со всеми старыми и новыми моделями крановых весов и приемо-передающими устройствами ЕНР;
  • прочный корпус с защитой от ударов.

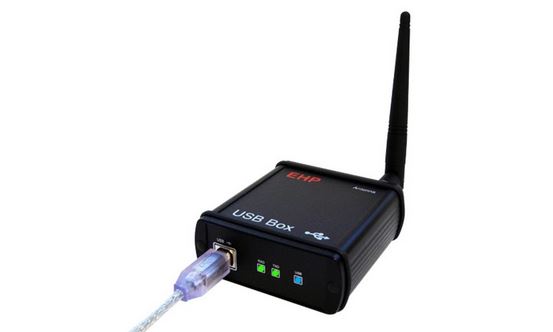

Приемо-передающее устройство USB Box

USB Box
USB Box

Предназначено для приёма данных для последующей передачи их в компьютер через выход USB. Устройство без индикации данных (радиус приема до 500 м).

Габаритные размеры: 85 х 90 х 40 мм.

Характеристики:

  • самый быстрый, дешевый и информативный способ передачи данных на компьютер;
  • применяется в комплексе с компьютером и программным обеспечением для систематизации и хранения базы данных;
  • самый быстрый, дешевый и информативный способ передачи данных на компьютер;
  • применяется в комплексе с ПК/ноутбуком и программным обеспечением Scale Control для систематизации и хранения базы данных;
  • совместимость со всеми старыми и новыми моделями крановых весов и приемо-передающими устройствами ЕНР;
  • светодиоды индикации состояния передачи данных.

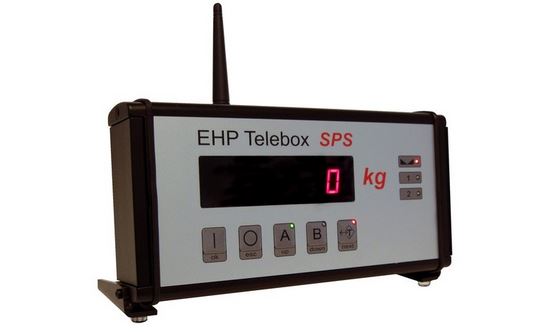

Приемо-передающее устройство Telebox SPS USB

Telebox PLC USB
Telebox PLC USB

Промышленного исполнения c индикацией на 7-сегментном светодиодном дисплее и простым набором функций для систем дозирования на основе крановых весов. Радиус приема до 500 м.

Габаритные размеры: 220 х 50 х 115 мм.

Характеристики:

  • выход RS-232, RS-485, 4…20 мА, релейные выходы;
  • питание автономное;
  • последовательный интерфейс RS 232 v.24, RS 485 и USB (VCP), могут использоваться как для ПК, так и для приложений PLC;
  • возможно подключение по шине через отдельный инвертор;
  • оператор имеет возможность внести в память весов массу тары (грузозахватных приспособлений – цепи, тросы, стропы, траверсы и т.п.) даже если весы находятся вне зоны видимости оператора;
  • слот для SD-карты позволяет хранить данные взвешивания для последующей обработки;
  • совместимость со всеми старыми и новыми моделями крановых весов и приемо-передающими устройствами ЕНР;
  • возможность управление двумя крановыми весами с помощью кнопок A и B на передней панели устройства;
  • двунаправленная радиосвязь;
  • 5 релейных выходов;
  • возможность подключения Profibus через отдельный инвертор.

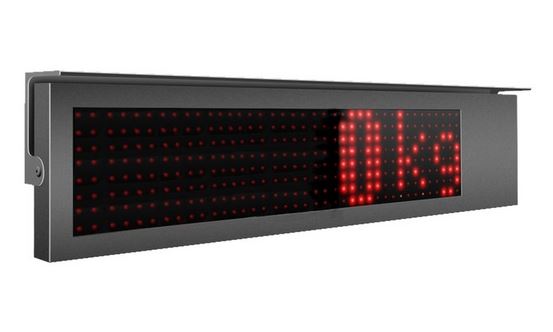

Дублирующее табло Large Display

Large Display
Large Display

Позволяет считывать результаты измерения на расстоянии до 200 м даже в условиях плохой видимости (дым, пыль и т.п). Высота символов дисплея 120 мм. Радиус приема до 500 м.

Габаритные размеры: 830 х 2100 х 245 мм.

Характеристики:

  • простота и долговечность использования;
  • не требует специального обслуживания;
  • идеальный вариант для контроля процесса взвешивания в комплексе с системой видеонаблюдения;
  • устанавливается в месте наиболее удобного обзора для просмотра данных со всех точек помещения.

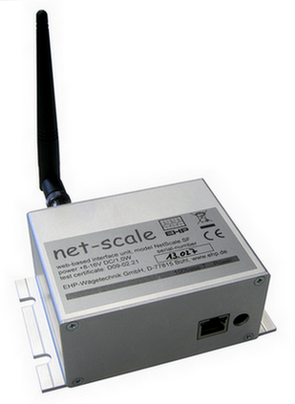

Многоканальное устройство сбора данных Netscale

Netscale
Netscale

Один из наиболее важных интерфейсов для интеграции промышленных данных в инфраструктуру заказчика. Сетевой концентратор для подключения к АСУТП предприятия.

Габаритные размеры: 130 х 85 х 40 мм.

Характеристики:

  • встроенная память 2 ГБ;
  • открытый сетевой интерфейс Ethernet (10/100 по протоколу UDP) позволяет контролировать на одной частоте передачи одновременно до 16 весов;
  • техническая совместимость и простота подключения к различным системам заказчиков (SAP, Navision и Siemens Procent);
  • контроль крановых весов. Доступны все важные функции, такие как TARE и ZERO;
  • совместимость со всеми старыми и новыми моделями крановых весов и приемо-передающими устройствами ЕНР;
  • радиус действия до 500 м;
  • сетевой интерфейс для IТ-систем или сетевых приложений;
  • возможность одновременного обслуживания 16-ти весов на одной частоте.

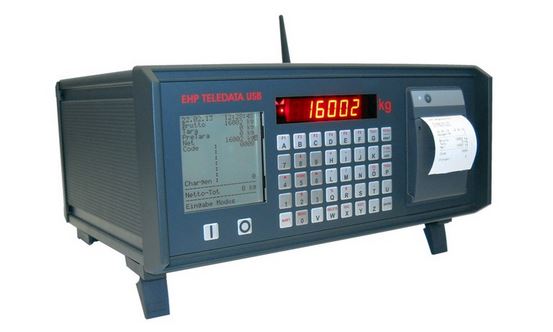

Приемо-передающее устройство Teledata USB

Teledata USB
Teledata USB

Используется для контроля продукции на входе/выходе с распечаткой данных на этикетке. Имеет дисплей для индикации данных взвешивания, водонепроницаемую буквенно-цифровую клавиатуру для ввода данных, встроенный принтер для печати на этикетке и последовательный выход RS232C. Питание автономное. Радиус приема до 500 м.

Габаритные размеры: 360 х 280 х 160 мм.

Характеристики:

  • используется для контроля продукции на входе/выходе с распечаткой данных на этикетке;
  • На печать выводятся: время, дата, масса нетто/брутто, счетчик взвешиваний, итоговая сумма (результат суммирования), № смены, данные о грузе, предприятии и пр.;
  • аналогичная по функциональности система «USB Box + компьютер + специальное программное обеспечение + внешний принтер»;
  • возможность одновременного обслуживания до 9 весов;
  • опционально доступно специальное программное обеспечение «ЕНР Scale Control»;
  • многочисленные интерфейсы могут быть использованы для дальнейшей обработки данных в IT-инфраструктуре предприятия;
  • совместимость со всеми старыми и новыми моделями крановых весов и приемо-передающими устройствами ЕНР.
