GLOBAL Touch+
- Виробництво:
- Hexagon MI DEA (Італія)
- GLOBAL Touch+
Універсальні вимірювання розмірів за допомогою високоточних контактних поточкових вимірювань з високою повторюваністю.

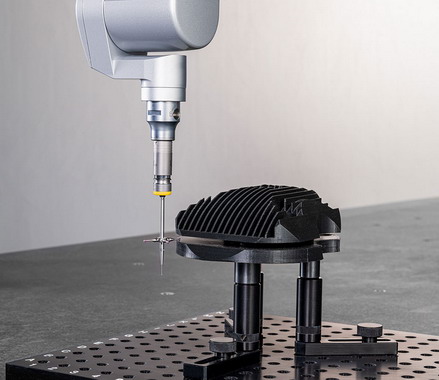

Використовуючи універсальний і точний 6-позиційний контактний тригерний щуп з автоматичною поворотною головкою для гнучкого позиціонування щупа під час вимірювання, модель GLOBAL Touch+ налаштована для забезпечення чудових тактильних поточкових вимірювань призматичних деталей.
Оптимальний доступ до функцій і мінімальна кількість змін щупа гарантується навіть для найскладнішої геометрії 3D деталей. Крім того, багатопортова стійка для зміни модулів дозволяє швидко і з високою повторюваністю змінювати модулі датчиків з різною силою спрацьовування і конфігурацією щупів без повторного калібрування, що ще більше спрощує вимірювання.
Області застосування
Вимірювання розмірів загального призначення
- Деталі різної складності та розмірів
- Стандартні геометричні розміри: відстані, радіуси, кути, внутрішні та зовнішні діаметри
- Допуски на положення та розташування
- Складне 3D компонування геометричних елементів навколо деталі
Переваги GLOBAL Touch+
- Швидка перевірка
- Проста процедура
- Універсальні вимірювання
- Вимірювання на основі CAD
Особливості та переваги
Міцна механічна конструкція
Міцна гранітна плита з інтегрованою направляючою типу "ластівчин хвіст" гарантує довготривалу надійність системи та стабільну точність по всьому об’єму вимірювань.
Траверса трикутного перерізу
Завдяки покращеному співвідношенню жорсткості до маси в порівнянні з квадратними або прямокутними траверсами, ця конструкція забезпечує найвищу динаміку та високу швидкість вимірювань.
Повітряні підшипники по всіх осях
Безконтактний рух по осях, з низьким тертям й зносом, забезпечує швидке і точнe позиціонування при будь-яких швидкостях та прискореннях, що призводить до низької похибки вимірювань.
Ремінна система привода, що не вимагає особливого догляду
Плоскі та V-подібні ремені забезпечують плавний рух осей з низьким рівнем вібрації.
Компенсація температури
Компенсація в реальному часі відхилень вимірювань, викликаних тепловими факторами, шляхом вимірювання температури на лінійках та на деталі, забезпечує надійні результати вимірювань.
Розширений діапазон робочих температур (опція)
Вимірюйте свої деталі з підвищеною стійкістю до впливу навколишнього середовища. Розширений діапазон робочих температур (15 — 30°C) дозволяє використовувати КВМ поблизу виробничої лінії без потреби в дорогому кліматичному приміщенні.
Моніторинг навколишнього середовища в режимі реального часу PULSE (опція)
Система PULSE дозволяє відстежувати та реєструвати будь-які фактори навколишнього середовища (зміни температури, вологості, вібрації, атмосферного тиску та освітленості), що оточують КВМ, а також отримувати інформацію про роботу машини в реальному часі.
Система SCAN PILOT
Система алгоритмів оптимізованого сканування та адаптивного керування поверхнею, що вимірюється.
Режим Fly2 Mode
Алгоритм, що оптимізує рухи машини по програмі, який скорочує час вимірювання більш ніж на 10%.
Режим Eco Mode
Режим Eco Mode підтримує екологічні стандарти та цілі ефективності завдяки автоматичному вимкненню живлення під час очікування, що підвищує енергоефективність, зберігаючи при цьому готовність машини до роботи.
Сигнальні вогні (опція)
Сигнальні вогні дають операторам можливість контролювати робочий статус машини на відстані, для оптимізації роботи та використання ресурсів.
Висока швидкість та безпека
Безперервний моніторинг визначеної зони безпеки навколо КВМ (опція) дозволяє безтурботно виконувати високошвидкісні вимірювання в автоматичному режимі. Машина автоматично сповільнюється, коли користувач або об’єкт потрапляє в захищену зону.
Концепція готовності до майбутнього
Готовність до майбутніх змін забезпечує легку адаптацію КВМ до майбутніх вимірювальних завдань без дорогого простою. Ряд опцій адаптивності можна гнучко вибирати під час початкової конфігурації КВМ або встановлювати пізніше в процесі модернізації.
Програмне забезпечення для роботи на КВМ
PC-DMIS - це універсальне метрологічне програмне забезпечення, що надає повний набір програмних можливостей для створення і виконання вимірювальних програм.
Передові функції дозволяють користувачам вирішувати широкий спектр завдань контролю за допомогою комплексного оцінювання розмірів і допусків (GD&T). Маючи найбільшу базу користувачів серед усіх програмних продуктів для метрологічного програмного забезпечення для КВМ у світі, PC-DMIS полегшує доступ до даних контролю та їх аналіз.
PC-DMIS відповідає останнім стандартам ISO і ASME, створює звіти, що налаштовуються, і забезпечує онлайн-інтеграцію з програмним забезпеченням SPC для моніторингу виробництва.
QUINDOS - це спеціалізоване метрологічне програмне забезпечення для стандартної, вільної та спеціальної геометрії, в тому числі зубчастих коліс, інструменту для нарізання зубчастих коліс, лопатей та інших складних застосувань. Завдяки широкому вибору модулів і можливостей програмування, QUINDOS підтримує CAD і повністю використовує вбудовані дані PMI. Завдяки повній підтримці стандартів GD&T та ISO, QUINDOS забезпечує візуалізоване середовище для керування складних вимірювальних завдань. Основна програма може використовуватися як автономне рішення, розширене додатковими модулями або поставлятися як індивідуальне рішення для конкретного застосування.
Опції, що відповідають індивідуальним потребам застосування
Користувачі можуть додатково розширити можливості кожної базової моделі машини GLOBAL Touch+ за допомогою опцій, які найкращим чином відповідають їхнім потребам у застосуванні. Ряд опцій можна вибрати під час початкової конфігурації КВМ, а багато інших опцій можна встановити пізніше в процесі модернізації машини, що вже є в експлуатації.
Режим Eco Mode+
Опція, що дозволяє зменшити споживання стисненого повітря на 90%, коли машина не працює, і заощадити до 25% витрат на стиснене повітря за нормальних умов експлуатації машини.
05.YY.05 | 07.YY.ZZ | 09.YY.08 | 12.YY.10 | |
Довжина переміщення вздовж осей, мм | ||||
X | 500 | 700 | 900 | 1200 |
Y | 500 / 700 | 700 / 1000 | 1200 / 1500 / 2000 | 1500 / 2200 / 3000 |
Z | 500 | 500 / 660 | 800 | 1000 |
Габаритні розміри, мм | ||||
LX | 1024 | 1277 | 1598 | 1898 |
LY | 1258 / 1458 | 1608 / 1908 | 2455 / 2755 / 3255 | 2906 / 3606 / 4406 |
LZ | 2540 | 2438 / 2777 | 3150 | 3513 / 3488 / 3513 |
Довжина столу гранітної плити, мм | ||||
PY | 990 / 1190 | 1350 / 1650 | 2030 / 2330 / 2830 | 2480 / 3180 / 3980 |
Загальні характеристики | ||||
Максимальна вага деталі, кг | 230 | 900 | 1300 / 1500 / 1800 | 1800 / 2250 / 2250 |
Вага КВМ (прибл.), кг | 510 / 625 | 960 / 1265 | 2215 / 2455 / 2855 | 3850 / 5750 / 7650 |
Лінійки, розподільна здатність | METALLUR, 0.005 мкм | |||
Максимальна похибка вимірювання, мкм | ||||
При температурі 18 - 22 °C | 1.5 + L/333 | 2.0 + L/333 | ||
При температурі 16 - 26 °C | 1.7 + L/222 | 1.7 + L/250 | 1.8 + L/250 | 2.4 + L/200 |
Динамічні характеристики | ||||
Швидкість, мм/с | 510 | 430 | ||
Прискорення, мм/с2 | 1700 | 1000 |
