Оптический инкрементный линейный энкодер TONiC со шкалой RTLC в направляющих FASTRACK и с самоклеющейся шкалой RTLC-S
- Производство:
- Renishaw plc (Великобритания)

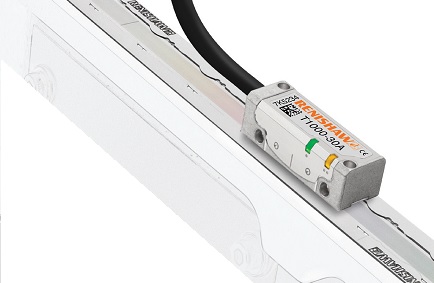

- Энкодер TONiC со шкалой RTLC в направляющих FASTRACK
В энкодерах TONiC сочетается низкая ошибка подразбиения (SDE — Sub–Divisional Error), что дает более плавную регулировку скорости, с чрезвычайно низким уровнем шума (джиттера — дрожания фронта сигнала), что обеспечивает исключительную стабильность позиционирования и разрешение до 1 нм. Такие впечатляющие характеристики этого энкодера позволяют использовать его совместно с направляющими FASTRACK, отличающимися высокой точностью и малым гистерезисом.
Так же как и направляющие FASTRACK, энкодеры TONiC предусматривают быструю и удобную установку. Cтойкость к неблагоприятным условиям эксплуатации и надёжность работы на протяжении длительных периодов времени гарантируются системой фильтрации оптических сигналов и автоматической регулировкой усиления, что дает высокую степень невосприимчивости к загрязнениям, царапинам и жирным отпечаткам пальцев - факторам, которые могут приводить к ошибкам отсчета энкодеров других производителей.
Сверхкомпактная считывающая головка линейного энкодера с высокоточной масштабной лентой RTLC
Серия TONiC компании Renishaw представляет собой новое поколение сверхкомпактных энкодеров, которые были специально разработаны для прецизионных систем измерения линейных перемещений, энкодеры этой серии обеспечивают более высокие значения точности и скорости, а также повышенную надёжность, и используются в целом ряде отраслей, где предъявляются очень высокие требования к измерениям.
Считывающую головку TONiC дополняет новая масштабная лента RTLC, устанавливаемая в направляющие FASTRACK, эта лента имеет точность ± 5 мкм/м и снабжена оптическими нулевыми метками IN–TRAC™ с двухсторонней повторяемостью, расположенными с интервалом 50 мм (или 200 мм при длинах более 1 м). Пользователь может выбрать одну или несколько меток, установив самоклеющиеся магниты.
Превосходный уровень контроля точности линейных перемещений
В целях достижения максимальной надёжности и высокой степени невосприимчивости к загрязнениям в считывающих головках TONiC предусмотрена система фильтрации оптического сигнала третьего поколения, обеспечивающая еще более низкий уровень шума (джиттера), эффективность этой системы усилена ещё более за счёт динамической обработки сигнала, включающей в себя автоматическую регулировку усиления и смещения. В результате достигается низкая ошибка подразбиения (SDE), что обеспечивает более плавную регулировку скорости, а это позволяет улучшить результаты сканирования и повысить стабильность позиционирования. Для считывающих головок TONiC предусмотрен также съемный аналоговый или цифровой интерфейс, реализованный в виде прочного, удобного соединителя, который может располагаться на расстоянии до десяти метров от головки.
В этом интерфейсе может выполняться цифровая интерполяция с разрешением до 1 нм, с синхронизированными выходными сигналами для достижения оптимального быстродействия при любых разрешениях в случае стандартных контроллеров.
Двойной интерфейс
Считывающие головки TONiC предлагаются также с так называемым двойным интерфейсом (DOP — dual output), на выходе которого получают одновременно цифровые и аналоговые сигналы, такое решение очень удобно при производстве фотоэлектрических элементов и для оборудования для контроля плоскопанельных дисплеев, когда аналоговые сигналы могут использоваться системой управления перемещениями, а в это время синхронизованные цифровые сигналы могут быть направлены в схему синхронизации камеры.
Технические характеристики
| Встроенный светодиодный индикатор положения головки |
Да |
| Диапазон измерения, м: | – оптическая шкала RTLC – до 10 – оптическая шкала RTLС–S – до 5 |
| Длина, м: | – направляющие FASTRACK – от 0,1 до 25 – оптическая шкала RTLС – 0,1 до 10 – оптическая шкала RTLС–S – от 0,1 до 5 |
| Разрешение цифрового выходного сигнала RS422, нм: | 1, 5, 10, 20, 50, 100, 200, 500, 1000, 5000 |
| Разрешение аналового выходного сигнала: | 1 Vpp |
| Шаг шкалы, мкм: | 20 |
| Максимальная скорость, м/с: | 10 |
| Зазор между считывающей головкой и оптической шкалой, мм: |
2,1 ± 0,15 |
| Точность системы при 20 °С, мкм/м: | ± 5 |
| Вариант исполнения шкалы: | – RTLС–S – c самоклеющейся основой – RTLС – с системой направляющих FASTRACK |
| Коэффициент теплового расширения, мкм/м/°С: | 10,6 |
| Напряжение питания, В: | 5 ± 10 % |
| Ток потребления (без нагрузки), мА: | – < 100 (аналоговая система) – < 200 (цифровая система) |
| Материал: | – направляющие FASTRACK – закалённая нержавеющая сталь – оптическая шкала RTLC – закалённая нержавеющая сталь – оптическая шкала RTLC–S – закалённая нержавеющая сталь |
| Кабель: | гибкий, с двойной экранировкой, внешний диаметр 4,25 ± 0,25 мм, срок службы при изгибе более 20 x 10 6 циклов при радиусе изгиба 20 мм, соответствует стандарту UL |
| Длина кабеля, м: | 0.5, 1, 1.5, 3, 5, 10 (разъём типа D (15–штырьковый), миниразъём для соединения напрямую с Ti–интерфейсом) |
| Габариты считывающей головки TONiC (высота × длина × ширина), мм: | 10,0 × 35,0 × 13,5 |
| Масса, г: | — считывающая головка TONiC — 10 — Ti–интерфейс — 100 |
| Масса, г/м: | — кабель — 26 |
| Референтная (нулевая) метка: | оптическая, IN–TRAC, с автоматической синхронизацией нулевого сигнала и с двухсторонней повторяемостью |
| Концевые выключатели: | – одиночные – парные |
| Температура, °С: | — рабочая — от 0 до + 70 — хранения — от – 20 до + 70 |
| Степень защиты: | — считывающая головка TONiC — IP40 — Ti–интерфейс — IP20 |
| Максимальная влажность (без конденсации, при + 40 °C), %: |
95 |
| Рабочее ускорение, м/с2: | 500 |
| Удар (в нерабочем состоянии, 6 мс, полусинусоидальный импульс), м/с2: |
1000 |
| Вибрация (в режиме эксплуатации, при 55 - 2000 Гц), м/с2: |
не более 100 |
