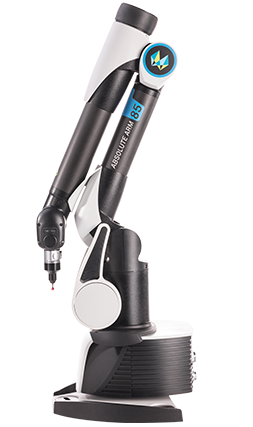

Измерительная рука Absolute Arm Compact

Производство:
Hexagon MI ROMER (Франция)

Координатно-измерительные руки Измерительная рука Absolute Arm Compact

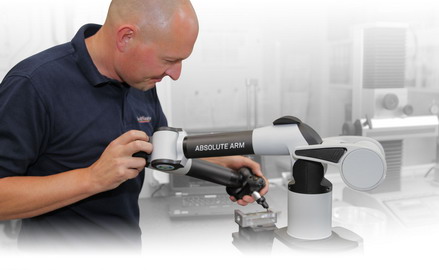

Absolute Arm Compact является портативной КИМ, обладающей высокой точностью, спроектированной для того, чтобы получать надежные результаты в стеснённых условиях. Более удобная, чем традиционные измерительные инструменты и гораздо менее подверженная ошибкам человеческого фактора, она позволяет операторам производить измерения и контроль за кратчайшее время.
Благодаря применению технологии, проверенной на серии машин Absolute Arm, Absolute Arm Compact идеально подходит для измерения малых и средних деталей различного назначения, включая:

  • проверку в ходе механообработки;
  • контроль механически обработанных деталей;
  • позиционирование оснастки;
  • сравнение с CAD-моделями;
  • юстировку и установку деталей;
  • оперативную проверку качества;
  • оцифоровку;
  • разметку и контроль.
Обладая измеряемым объемом до 1,2 метров и имея сертификацию по ISO 10360-2 или B89.4.22, Absolute Arm Compact легко встраивается в процесс контроля качества. Способная работать без креплений и не требующая контрольных точек, система быстро устанавливается и проста в эксплуатации, являясь универсальным измерительным инструментом, доступным для пользователей самых различных уровней.

Свойства и преимущества:



Контактные измерения и сканирование
Сбалансированная многофункциональность, специализирующаяся на сверхточных контактных измерениях, а также, в сочетании с лазерным сканером HP-L-8.9, обеспечивающая лазерное сканирование начального уровня - вот что можно сказать о манипуляторе Absolute Arm Compact.

Абсолютные датчики
Модернизированные абсолютные датчики, устанавливаемые во всех шарнирных соединениях манипулятора Absolute Arm Compact, делают его единственным портативным измерительным манипулятором из числа представленных на рынке, полностью устраняющим затраты времени на калибровку и прогрев, способствуя увеличению производительности при обеспечении высокой точности.

Современные материалы
Созданный на основе высокотехнологичной конструкции из углеродного волокна, манипулятор Absolute Arm Compact способен поддерживать прочность и температурную стабильность в любых условиях окружающей среды, обеспечивая надежную точность при любой погоде.

Перемещения без усилий
Разработанный с учетом легкости перемещений, манипулятор Absolute Arm Compact легок в обращении, как во время выполнения измерений, так и в промежутке между ними, благодаря уникальному интегрированному основанию, избавляющему от хлопот при перестановке прибора.

Обратная связь
Даже в самых суровых промышленных средах связь с манипулятором Absolute Arm Compact, способная поддерживать выполнение процесса измерения с высокой скоростью и эффективностью никогда не была столь простой, будь то визуальная, звуковая или тактильная обратная связь или связь с подключенной гарнитурой Bluetooth.

Сертификация по ISO
Для пользователей, использующих свой манипулятор совместно с полноразмерными КИМ, контактные измерения имеют стандартную сертификацию по ISO 10360-12 и дополнительную сертификацию по ISO 10360-2.

Технологический фундамент
Построенный на многолетнем опыте применения технологий трехмерного сканирования в портативных измерительных манипуляторах ROMER, манипулятор Absolute Arm Compact является всего лишь новейшим звеном в длинной цепочке ведущих шарнирных измерительных манипуляторов, начиная с ROMER Arm и до ROMER Absolute Arm, которые теперь остались в далеком прошлом.


Технические характеристики:


Модель Диапазон
измерения
MPEp* MPEe** Масса
7312 1,2 м 8 мкм 5+L/40 ≤ 18 мкм 10,2 кг
7512 1,2 м 6 мкм 5+L/65 ≤ 15 мкм 10,8 кг

* MPEp — максимальная допустимая ошибка измерения одной точки (повторяемость), в соответствии со стандартом ISO 10360-2.
** MPEe — максимальная допустимая объемная точность измерений, в соответствии со стандартом ISO 10360-2.



Более подробно узнать о программном обеспечении для работы с данным оборудованием можно в разделе "Программное обеспечение и системы автоматизации" или перейти по ссылке: Программное обеспечения для КИМ, 3D-сканирования и обратного инжиниринга.
