Измерительная рука Absolute Arm 7-Axis

Производство:
Hexagon MI ROMER (Франция)

Координатно-измерительные руки Измерительная рука Absolute Arm 7-Axis

Контроль качества, инспекция, измерения на производственной линии, обратный инжиниринг, виртуальная сборка или 3D моделирование - Absolute Arm 7-Axis можно встретить при решении всех этих задач. Легкие, стабильные, портативные и высокопроизводительные лазерные сканеры превращают Absolute Arm 7-Axis в многофункциональное средство трехмерного контроля, анализа и оцифровки данных, которое может использоваться повсеместно, любым оператором с минимальным уровнем квалификации.

Обновленные измерительные руки HEXAGON ABSOLUTE ARM 8-го поколения выпускаются в трех модификациях, с тремя уровнями точности и в семи типоразмерах, что в сумме дает 36 различных конфигураций машин, каждая из которых способна наилучшим образом решать конкретные метрологические задачи заказчика. Руки HEXAGON ABSOLUTE ARM не требуют времени для прогрева и инициализации, благодаря использованию промышленных сверхточных абсолютных датчиков угла поворота от HEXAGON MI LEICA. Достаточно лишь установить измерительную руку рядом с деталью и включить ее, чтобы начать измерения.



Революционная конструкция руки 8-го поколения стала еще более универсальна и эргономична в применении: уникальная модульная конструкция запястья руки, имеющая рукоять изменяемой формы и размера, мини-дисплей на рукояти, отображающий функции управления и результаты измерений, сделала работу с портативной измерительной машиной еще более легкой и комфортной.

Созданная на основе высокотехнологичной конструкции из углеродного волокна, координатно-измерительная рука ABSOLUTE ARM способна обеспечивать прочность и температурную стабильность в производственных условиях окружающей среды, обеспечивая надежность и точность работы при сложных условиях эксплуатации.

Передовые технологические решения, применяемые в обновленной линейке координатно-измерительных рук, обеспечивают максимальную производительность и делают портативные измерения простыми как никогда.

УВЕЛИЧЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ ВО ВСЕХ ОТРАСЛЯХ ПРОМЫШЛЕННОСТИ

Типичные отрасли промышленности: автомобильная, авиационно-космическая, энергетика/энергия ветра, обрабатывающая, литейная, производство металлических изделий, машиностроение, спортивное оборудование, производство труб, сельскохозяйственная и тяжелая техника, судостроение, железнодорожная, археология и сохранение исторического наследия.

Типовые задачи: контроль деталей из листового металла, штампов и пресс-форм/инструментов, обработанных деталей, установка и юстировка монтажной оснастки, трубы и трубное производство, сравнение деталей с CAD, выравнивание конструкций, обратный инжиниринг, виртуальная сборка, контроль деталей перед окраской, проверка в процессе металлообработки, контроль композитных материалов, литье и шаблоны.

ISO 10360-12 ISO 10360-2
Модель Euni1, мм Psize2, мм Ldia3, мм Pform4, мм AS1 SSA5, мм RS5 SSA5, мм MPEp6, мм MPEe7, мм SSA8, мм
83 Серия
8320-7 0,039 0,015 0,048 0,033 0,057 0,059 0,044 ±0,061 0,062
8325-7 0,048 0,019 0,057 0,038 0,062 0,065 0,049 ±0,069 0,068
8330-7 0,064 0,027 0,086 0,049 0,078 0,088 0,079 ±0,100 0,092
8335-7 0,082 0,035 0,108 0,060 0,095 0,100 0,099 ±0,125 0,105
8340-7 0,104 0,043 0,134 0,073 0,113 0,116 0,115 ±0,151 0,122
8345-7 0,135 0,053 0,168 0,090 0,155 0,164 0,141 ±0,179 0,172
85 Серия
8520-7 0,029 0,010 0,038 0,021 0,039 0,043 0,023 ±0,033 0,045
8525-7 0,031 0,012 0,048 0,025 0,045 0,046 0,027 ±0,038 0,048
8530-7 0,053 0,020 0,080 0,035 0,061 0,063 0,042 ±0,058 0,066
8535-7 0,064 0,024 0,096 0,043 0,075 0,076 0,055 ±0,081 0,080
8540-7 0,081 0,029 0,117 0,050 0,085 0,087 0,067 ±0,098 0,091
8545-7 0,113 0,040 0,140 0,065 0,134 0,141 0,084 ±0,119 0,148
87 Серия
8725-7 0,027 0,011 0,042 0,021 0,041 0,042 0,023 ±0,034 0,044
8730-7 0,048 0,016 0,072 0,032 0,054 0,056 0,036 ±0,052 0,058
8735-7 0,060 0,019 0,087 0,038 0,065 0,068 0,047 ±0,073 0,071
8740-7 0,075 0,025 0,106 0,043 0,076 0,078 0,057 ±0,078 0,082
8745-7 0,104 0,035 0,0125 0,050 0,115 0,121 0,071 ±0,107 0,127

1 - Максимально допустимая продольная погрешность измерения - согласно ISO 10360-12: 2016
2 - Максимально допустимое отклонение щупа, размер - согласно ISO 10360-12: 2016
3 - Максимально допустимое отклонение щупа, форма - согласно ISO 10360-12: 2016
4 - Максимально допустимое отклонение щупа, положение - согласно ISO 10360-12: 2016
5 - Точность системы сканирования: LDIA, в соответствии со стандартом ISO 10360-8 раздел D
6 - Максимальная допустимая ошибка измерения одной точки (повторяемость), в соответствии со стандартом ISO 10360-2
7 - Максимальная допустимая объемная точность измерений, в соответствии со стандартом ISO 10360-2
8 - Точность сканирования: LDIA в соответствии с ISO 10360-8 Приложение D

Условия эксплуатации
Рабочая температура: от +5 ˚С до +45 ˚C (32 °F .. 113 °F)
Температура хранения: от -30 ˚C до +70 ˚C (-22 °F .. 158 °F)
Относительная влажность: 10% .. 90% без конденсации
Высота над уровнем моря: 0 .. 2000 м (0 .. 6600 футов)

Параметры электропитания
Напряжение сети: 110В .. 240В.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

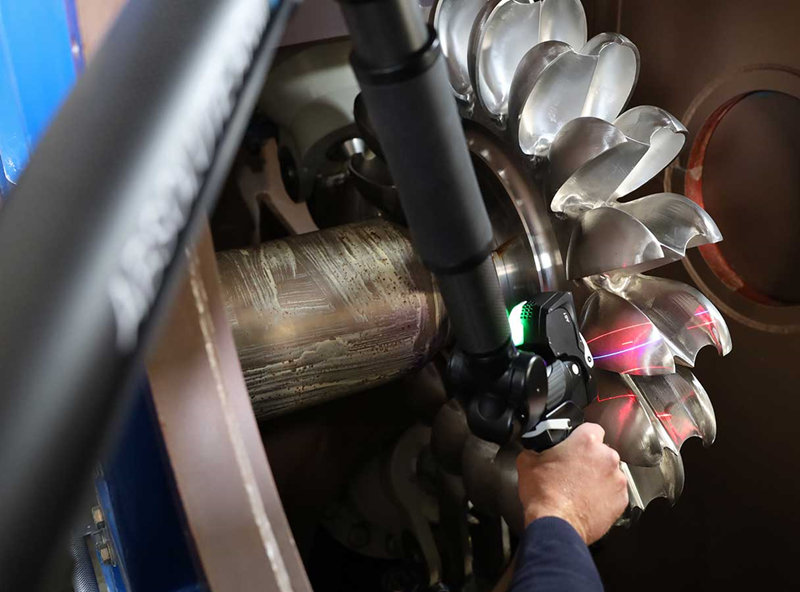

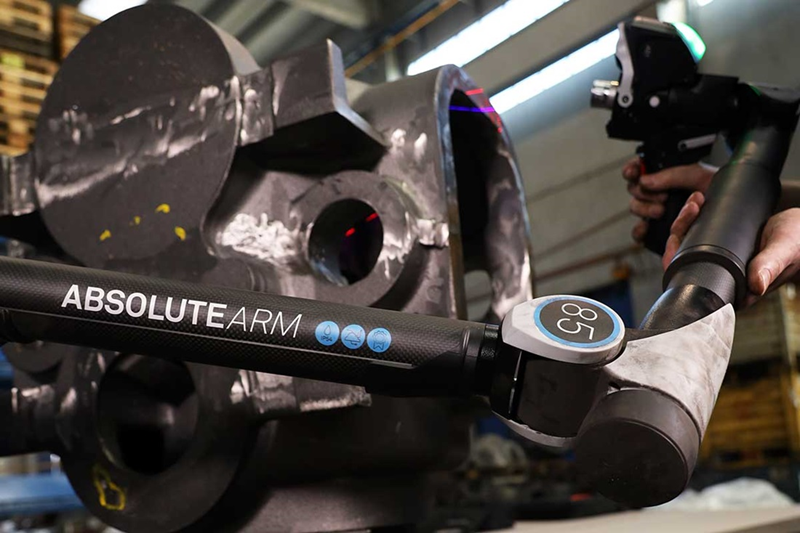

Контактные измерения и сканирование

Способная выполнять точные контактные измерения, а также высококачественное лазерное сканирование при использовании лазерного сканера, координатно-измерительная рука Absolute Arm 7-Axis представляет собой многофункциональный измерительный инструмент, обеспечивающий явное увеличение производительности за счет повышения удобства использования и универсальности.

Абсолютные датчики

Модернизированные абсолютные датчики, установленные во всех шарнирных соединениях руки Absolute Arm, делают ее единственной портативной измерительной машиной из числа представленных на рынке, не требующей времени на калибровку и прогрев что способствует увеличению производительности и точности измерения.

Современные материалы

Уникальная конструкция из углеродного волокна обеспечивает жесткость, температурную стабильность и высокую точность измерения в любых условиях окружающей среды.

Полная защищенность

Первая в мире портативная измерительная рука со степенью защиты IP54 и гарантированной работоспособностью при температуре до 45 градусов Цельсия. Absolute Arm является идеальным партнером для измерений даже в самых сложных условиях окружающей среды.

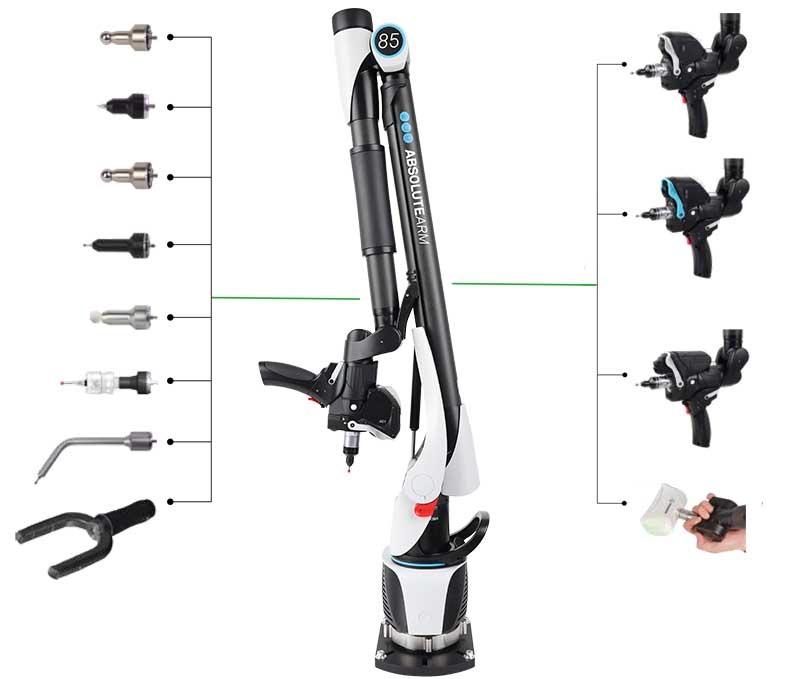

Конфигурируемая рукоять

Обновленная эргономичная рукоять Absolute Arm 7-Axis оснащена измерительным дисплеем, взаимозаменяемыми накладками, сменными креплениями для контактных датчиков и сканеров и удобными кнопками управления, что делает работу с ним более простой и эффективной, чем когда либо ранее.

Перемещения без усилий

Все измерительные руки Absolute Arm оснащены сложной системой противовесов и высокотехнологичными шарнирными соединениями с низким коэффициентом трения, что позволяет уменьшить усталость оператора во время работы и делает каждое перемещение легким и простым.

Безопасность

Если рука Absolute Arm не используется, она может быть безопасно зафиксирована в любом положении при помощи устройств HomeDock и SmartLock.

Обратная связь

Absolute Arm обеспечивает моментальную визуальную, акустическую и тактильную обратную связь с оператором. Возможно подключение Bluetooth гарнитуры, для работы в сложных производственных условиях.

Абсолютная портативность

Даже самые большие модификации рук Absolute Arm имеют вес менее 10 килограмм, делая их установку и перемещение быстрыми и простыми. Функциональный, ударопрочный кейс для переноски и хранения оборудования надежно предохраняет все компоненты при транспортировке. В дополнение к этому, передача данных по Wi-Fi и питание от батареи обеспечивают абсолютную портативность измерительной руки.

Сертификация по ISO

Все координатно-измерительные руки Absolute Arm проходят сертификацию по ISO 10360-12: 2016, и полную сертификацию системы сканирования по ISO 10360-8, приложение D, при поставке со сканером RS5 Laser Scanner, Scanner AS1 или Scanner AS1-XL.

Технологический фундамент

Сконструированные с учетом многолетнего опыта применения технологии трехмерного сканирования и контактного обмера координатно-измерительные руки HEXAGON ABSOLUTE ARM являются новым звеном в эволюционной цепи портативных измерительных машин, начиная с ROMER ARM и до ROMER ABSOLUTE ARM, которые теперь остались в прошлом.
