HOMMEL-ETAMIC Waveline W800

Производство:
JENOPTIK Industrial Metrology Germany (Германия)

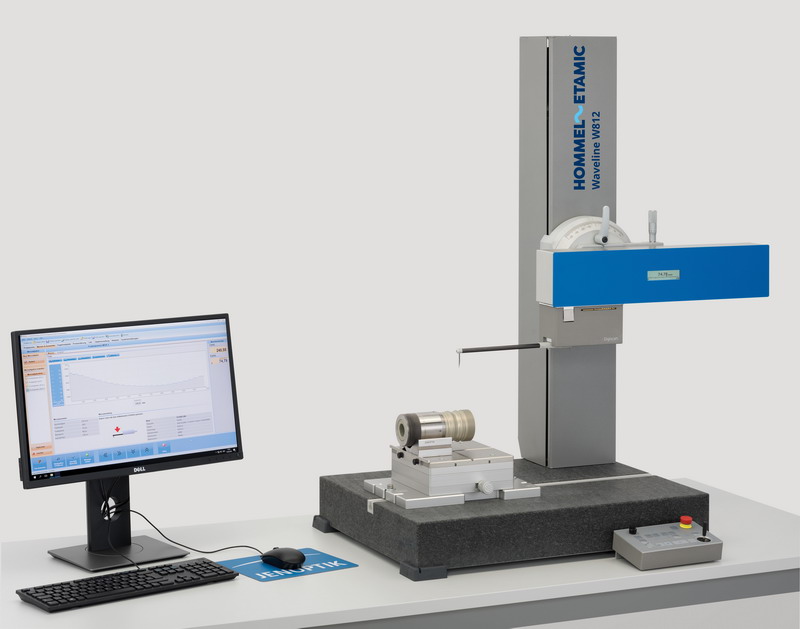

Waveline W812RC з вимірювальною системою Digiscan для вимірювання контуру та аксесуари
Waveline W812RC з вимірювальною системою Digiscan для вимірювання контуру та аксесуари

Сучасні вимірювальні системи для безпечних операцій

Вимірювальні системи W800 були розроблені для задач вимірювання шорсткості та контуру, пов’язаних з ручними або напівавтоматичними процесами вимірювання. Системи прості в експлуатації та пропонують широкий спектр аналізів завдяки ефективному програмному забезпеченню Evovis для вимірювання та оцінки. Це дозволяє досягти найвищих стандартів точності вимірювань за найкоротший час.

Швидкозмінний адаптер дозволяє змінювати вимірювальні системи без використання будь-яких інструментів. вимірювальні системи і консолі оснащені магнітним з’єднанням, що робить заміну простою і швидкою. Це означає, що ви можете скористатися зручним способом для виконання всіх ваших вимірювальних вимог.

Система автоматично розпізнає інтелектуальні щупи для вимірювання контуру за допомогою RFID-ідентифікації і налаштовує оптимальні умови вимірювання, таким чином, практично виключаючи помилки в роботі і невірні результати вимірювань.


Особливості системи

  • Універсальна, проста у використанні вимірювальна система
  • Сучасні вимірювальні системи з високою роздільною здатністю
  • Висока якість вимірювань завдяки надійній механіці
  • Удосконалена технологія вимірювальної системи
  • Унікальна концепція траверси для оптимального доступу до вимірювальних позицій
  • Консолі щупів з магнітним з’єднанням для швидкої та легкої заміни щупів
  • Всі щупи для вимірювання контуру з RFID-чіпом для спрощеного калібрування та автоматичного налаштування
  • Швидкозмінний адаптер QCA забезпечує швидку заміну вимірювальних консолей з мінімальним часом переналагодження завдяки автоматичному розпізнаванню датчиків
  • Горизонтальне переміщення системи відбувається через корпус траверси, що означає, що консольна частина датчика завжди знаходиться перед траверсою
  • Панель керування для простого, зручного керування основними функціями вимірювання та керування, а також функція аварійної зупинки з перезапуском при перерваному положенні осі

Системи вимірювання до W800

TKU400
TKU400

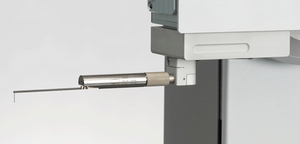

TKU400 з вимірювальними консолями TAM для вимірювання шорсткості

  • Універсальна система датчиків шорсткості
  • Великий діапазон вимірювань (до ± 800 мкм)
  • Підходить для вимірювання довжини та поперечних розмірів
  • Легко замінні вимірювальні консолі



Digiscan
Digiscan

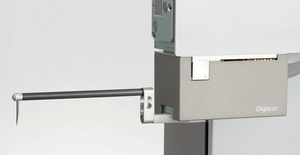

Digiscan з вимірювальними консолями TD для вимірювання контуру

  • Цифрова вимірювальна система з високою роздільною здатністю
  • Вимірювання зверху/знизу (опційно)
  • Вимірювальні консолі з магнітним зчепленням та електронним розпізнаванням
  • Широкий асортимент вимірювальних консолей



Surfscan
Surfscan

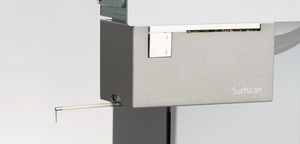

Surfscan з вимірювальними консолями WCN для вимірювання шорсткості та контуру одним інструментом

  • Вимірювання шорсткості у вимірювальному діапазоні 8 мм з роздільною здатністю 3 нм
  • Вимірювальні консолі з магнітним зчепленням та електронним розпізнаванням
  • Вимірювання зверху/знизу (опційно)



Nanoscan
Nanoscan

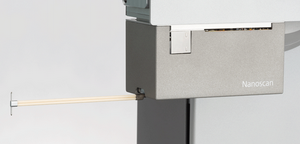

Nanoscan з вимірювальними консолями WCN для вимірювання шорсткості та контуру одним інструментом

  • Високоточна оптико-механічна вимірювальна система
  • Широкий діапазон вимірювання з надзвичайно високою роздільною здатністю
  • Відмінна точність вимірювання шорсткості та контуру в поєднанні з W900




Вимірювальні консолі

Вимірювальний діапазон | Роздільна здатність

Система вимірювання

TKU400

Digiscan

Surfscan

Nanoscan

Стандартна довжина ±400 мкм | 1 нм 60 мм | 10 нм 8 мм | 3 нм 24 мм | 0.3 нм
2-кратна довжина ±800 мкм | 2 нм 90 мм | 15 нм 16 мм | 6 нм 48 мм | 0.6 нм



Більш детально про технічні характеристики системи дивіться за посиланням Технічні характеристики систем Waveline W600/W800/W900.

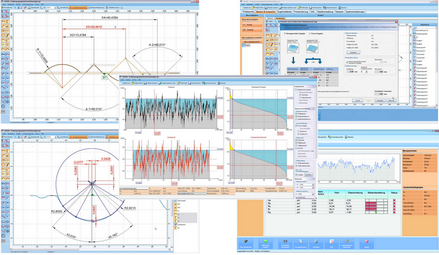

EVOVIS

Програмне забезпечення для вимірювання шорсткості та контуру

EVOVIS
EVOVIS

Evovis, програмне забезпечення для вимірювання та оцінки шорсткості та контуру, пропонує стандартизований користувацький інтерфейс зі зрозумілою системою керування і широкими допоміжними функціями для розробки індивідуальних вимірювальних програм. Області його застосування охоплюють від простих вимірювань одного параметра до повністю автоматизованих вимірювальних додатків.

Зручне, інтуїтивно зрозуміле керування

  • Сучасний інтерфейс користувача для зручної та безпечної роботи з мінімальним навчанням
  • Керування всіма функціями та індикація, що часто використовуються, зведено до єдиного вікна
  • Керування вимірювальною станцією з індикацією в реальному часі
  • Автоматичне налаштування системи при заміні вимірювальних систем або консолі щупа
  • Розширені статистичні можливості
  • Функції інтерактивного аналізу та оцінки
  • Система централізованого керування всіма параметрами тестів
  • Оцінка параметрів шорсткості в профілі контуру
  • Параметри шорсткості та контуру зводяться в таблицю для подальшої статистичної оцінки

Документування результатів вимірювань

  • Індивідуальне, гнучке створення планів випробувань, а також відображення та друк звітів
  • Простий дизайн та керування шаблонами
  • Автоматичне, зберігання звітів в електронному вигляді

Функції та опції програмного забезпечення для індивідуальних завдань вимірювань

Вимірювання та оцінка шорсткості

  • Індивідуальний, вільний дизайн програм вимірювання, а також відображення та друк звітів
  • Всі загальні параметри відповідно до ISO 21920, ISO 4287 та інших стандартів
  • Асистент для швидкого вибору параметрів шорсткості та визначення умов вимірювання для безпечних процесів і простої реалізації складних вимірювальних завдань
  • Інтерактивні функції аналізу профілю для параметрів поверхні
  • Оцінка результатів вимірювань відповідно до встановлених допусків з відображенням в компактному вигляді
  • Всі світові стандартизовані параметри поверхні для первинних профілів, шорсткості та хвилястості
  • Опційно може бути розширений за допомогою цільових параметрів

Вимірювання та оцінка контуру

  • Оцінка контурів з визначенням геометричних розмірів, допусків профілів і широкими функціями для оцінки відхилень профілю
  • Обробка декількох профілів/параметрів в одній вимірювальній програмі
  • Оцінка складних геометричних елементів, таких як готичні дуги або геометрія кромок
  • Функції на основі піктограм для швидкого створення програми вимірювання
  • Реалізація складних застосувань завдяки точним процедурам припасування та різноманітним додатковим засобам

Оцінка декількох профілів в одній операції

  • Вимірювання зверху/знизу
  • Паралельність, кути та відстань між кількома профілями

Автоматичне калібрування (контур)

  • Керування процесом калібрування із записом історії
  • Автоматичне калібрування у режимі ЧПК
  • Керування засобами калібрування

Додаткові можливості

  • qs-STAT® (формат передачі Q-DAS ASCII): Інтерфейс експорту статистики типу AQDEF
  • Переважаюча хвилястість за даними VDA 2007
  • Оцінка скручування TwistLive® відповідно до стандарту Daimler MBN 31 007-07 з додатковим методом швидкого аналізу та відображенням в реальному часі
  • 3D оцінка топографії
