HOMMEL-ETAMIC Waveline W900

Производство:
JENOPTIK Industrial Metrology Germany (Германия)

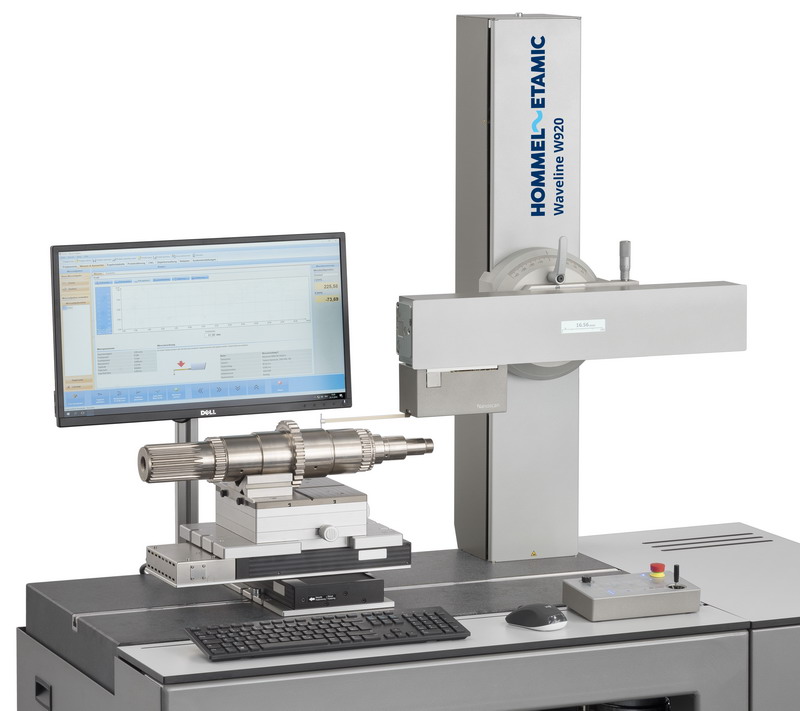

Waveline W920RC з вимірювальною системою Nanoscan для вимірювання шорсткості та контуру і аксесуари
Waveline W920RC з вимірювальною системою Nanoscan для вимірювання шорсткості та контуру і аксесуари

Мінімальні терміни для максимально точних вимірювань

Серія Waveline W900 була розроблена для виконання вимірювальних завдань у промислових умовах, наприклад, в середовищі автоматизованих технологічних комплексів. Системи мають два інтерфейси для підключення вимірювальних щупів і опційну додаткову вісь для автоматизації вимірювальних операцій. Розміщення вимірювальних щупів та інноваційна концепція траверси забезпечують оптимальний доступ до зон вимірювання.

Вимірювальні системи W900 використовуються, зокрема, в автоматизованих вимірювальних циклах для отримання особливо швидких і точних результатів. Завдяки своїм вимірювальним осям вони гарантують короткі вимірювальні цикли для складних вимірювальних завдань і, таким чином, відповідають найвищим вимогам до вимірювальної техніки. Високоточний блок переміщення забезпечує відмінну точність вимірювання в поєднанні з контактним датчиком Nanoscan для комбінованого вимірювання шорсткості та контуру.


Особливості системи

  • Сучасна технологія автоматизації вимірювань
  • Гнучке, швидке вимірювання в умовах інтенсивної роботи
  • Відмінна точність вимірювань у поєднанні з системою датчиків Nanoscan
  • Широкі можливості для автоматизованих вимірювальних циклів з ЧПК
  • Комбінована робота двох вимірювальних систем; на передній частині траверси можна встановити вимірювальну систему для вимірювання шорсткості; також можна використовувати опційний поворотний модуль
  • Додатковий моторизований блок нахилу для точного регулювання кута нахилу та автоматичного вирівнювання вимірювального щупа щодо рівня деталі
  • Вимірювальна колонна осі Z з лінійною шкалою з роздільною здатністю 0,1 мкм для вимірювання вертикальних відстаней за межами діапазону вимірювання вимірювального щупа Z; необхідний кронштейн з подвійним наконечником консолі
  • Додаткова моторизована комбінація осі Y або двох - X-Y для автоматичного пошуку зеніту, вимірювання поверхні та позиціонування деталі
  • Додаткова вісь обертання для вимірювання шорсткості циліндричних деталей в окружному та осьовому напрямках

Системи вимірювання до W900

TKU400
TKU400


TKU400 з вимірювальними консолями TAM для вимірювання шорсткості

  • Універсальна система датчиків шорсткості
  • Великий діапазон вимірювань (до ± 800 мкм)
  • Підходить для вимірювання довжини та поперечних розмірів
  • Легко замінні вимірювальні консолі



Digiscan
Digiscan


Digiscan з вимірювальними консолями TD для вимірювання контуру

  • Цифрова вимірювальна система з високою роздільною здатністю
  • Вимірювання зверху/знизу (опційно)
  • Вимірювальні консолі з магнітним зчепленням та електронним розпізнаванням
  • Широкий асортимент вимірювальних консолей



Surfscan
Surfscan


Surfscan з вимірювальними консолями WCN для вимірювання шорсткості та контуру одним інструментом

  • Вимірювання шорсткості у вимірювальному діапазоні 8 мм з роздільною здатністю 3 нм
  • Вимірювальні консолі з магнітним зчепленням та електронним розпізнаванням
  • Вимірювання зверху/знизу (опційно)



Nanoscan
Nanoscan


Nanoscan з вимірювальними консолями WCN для вимірювання шорсткості та контуру одним інструментом

  • Високоточна оптико-механічна вимірювальна система
  • Широкий діапазон вимірювання з надзвичайно високою роздільною здатністю
  • Відмінна точність вимірювання шорсткості та контуру в поєднанні з W900




Вимірювальні консолі

Вимірювальний діапазон | Роздільна здатність

Система вимірювання

TKU400

Digiscan

Surfscan

Nanoscan

Стандартна довжина ±400 мкм | 1 нм 60 мм | 10 нм 8 мм | 3 нм 24 мм | 0.3 нм
2-кратна довжина ±800 мкм | 2 нм 90 мм | 15 нм 16 мм | 6 нм 48 мм | 0.6 нм



Більш детально про технічні характеристики системи дивіться за посиланням Технічні характеристики систем Waveline W600/W800/W900.

EVOVIS

Програмне забезпечення для вимірювання шорсткості та контуру

EVOVIS
EVOVIS

Evovis, програмне забезпечення для вимірювання та оцінки шорсткості та контуру, пропонує стандартизований користувацький інтерфейс зі зрозумілою системою керування і широкими допоміжними функціями для розробки індивідуальних вимірювальних програм. Області його застосування охоплюють від простих вимірювань одного параметра до повністю автоматизованих вимірювальних додатків.

Зручне, інтуїтивно зрозуміле керування

  • Сучасний інтерфейс користувача для зручної та безпечної роботи з мінімальним навчанням
  • Керування всіма функціями та індикація, що часто використовуються, зведено до єдиного вікна
  • Керування вимірювальною станцією з індикацією в реальному часі
  • Автоматичне налаштування системи при заміні вимірювальних систем або консолі щупа
  • Розширені статистичні можливості
  • Функції інтерактивного аналізу та оцінки
  • Система централізованого керування всіма параметрами тестів
  • Оцінка параметрів шорсткості в профілі контуру
  • Параметри шорсткості та контуру зводяться в таблицю для подальшої статистичної оцінки

Оптимізовані цикли вимірювань: Редактор ЧПК

  • Швидке і просте програмування автоматизованих процесів вимірювання та оцінки одним натисканням кнопки миші
  • Чітке представлення в графічному вигляді робочого процесу
  • Зменшення впливу оператора
  • Потужна бібліотека функцій

Опція CNC Professional

  • Програмування складних автоматизованих вимірювальних процесів з контролем осей, електронною ідентифікацією деталі, спрощеним інтерфейсом користувача та автоматизованим експортом даних

Документування результатів вимірювань

  • Індивідуальне, гнучке створення планів випробувань, а також відображення та друк звітів
  • Простий дизайн та керування шаблонами
  • Автоматичне, зберігання звітів в електронному вигляді

Функції та опції програмного забезпечення для індивідуальних завдань вимірювань

Вимірювання та оцінка шорсткості

  • Індивідуальний, вільний дизайн програм вимірювання, а також відображення та друк звітів
  • Всі загальні параметри відповідно до ISO 21920, ISO 4287 та інших стандартів
  • Асистент для швидкого вибору параметрів шорсткості та визначення умов вимірювання для безпечних процесів і простої реалізації складних вимірювальних завдань
  • Інтерактивні функції аналізу профілю для параметрів поверхні
  • Оцінка результатів вимірювань відповідно до встановлених допусків з відображенням в компактному вигляді
  • Всі світові стандартизовані параметри поверхні для первинних профілів, шорсткості та хвилястості
  • Опційно може бути розширений за допомогою цільових параметрів

Вимірювання та оцінка контуру

  • Оцінка контурів з визначенням геометричних розмірів, допусків профілів і широкими функціями для оцінки відхилень профілю
  • Обробка декількох профілів/параметрів в одній вимірювальній програмі
  • Оцінка складних геометричних елементів, таких як готичні дуги або геометрія кромок
  • Функції на основі піктограм для швидкого створення програми вимірювання
  • Реалізація складних застосувань завдяки точним процедурам припасування та різноманітним додатковим засобам

Оцінка декількох профілів в одній операції

  • Вимірювання зверху/знизу
  • Паралельність, кути та відстань між кількома профілями

Автоматичне калібрування (контур)

  • Керування процесом калібрування із записом історії
  • Автоматичне калібрування у режимі ЧПК
  • Керування засобами калібрування

Додаткові можливості

  • qs-STAT® (формат передачі Q-DAS ASCII): Інтерфейс експорту статистики типу AQDEF
  • Переважаюча хвилястість за даними VDA 2007
  • Оцінка скручування TwistLive® відповідно до стандарту Daimler MBN 31 007-07 з додатковим методом швидкого аналізу та відображенням в реальному часі
  • 3D оцінка топографії
