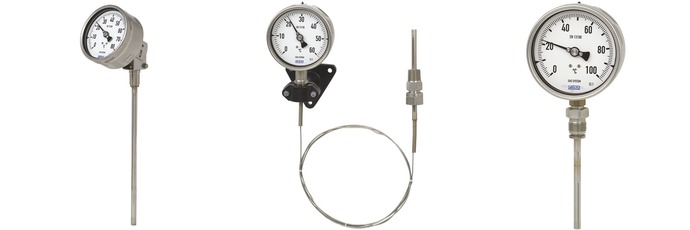

Манометрический термометр тип 73

Производство:
WIKA (Германия)

Универсален для проведения измерения на промышленных объектах, в машиностроении, резервуарах, пищевой отрасли промышленности в конструкциях различного оборудования. Манометрический термометр используют для измерения труднодоступных точек или когда он находится на значительном удалении.

Шток, присоединение к процессу и корпус прибора изготовлены из нержавеющей стали (кроме модели Q73.144, панельное исполнение, гальванизированная сталь). Возможны различные погружные длины и присоединения к процессу для оптимального адаптации требуемых характеристик процесса. Манометрический термометр имеет высокую степень пылевлагозащиты IP65, что позволяет применять его на улице даже при минусовых температурах. Исполнение с гидрозаполнением позволяет применять манометрический термометр в условиях повышенной вибрации.

Благодаря большому разнообразию конструкций манометрический термометр модель 73 можно адаптировать к различным присоединениям и для разных положений измерительных точек. Исполнение с поворотным корпусом позволяет установить нужный угол для удобства считывания показаний, а конструкция измерительного штока- площадки позволяет проводить измерения температуру даже в малых диаметрах труб, без контакта со средой. Измерительный шток-площадка предназначен для внешней установки на трубах и резервуарах. Установку следует производить так, чтобы датчик соприкасался с поверхностью измерения по всей своей длине.

Описание и технические характеристики:

Параметр Значение
Номинальный размер, мм 100, 160
Диапазон показаний, °С / цена деления шкалы, °С -80...+60 / 2, -60...+40, -40...+60, -30...+50, -20...+60, -20...+80, 0...60, 0...80, 0...100 / 1, 0...120, 0...160 / 2, 0...200, 0...250, 0...300 / 5, 0...400, 0...500, 0...600, 0...700 / 10
Класс точности (DIN 16 203) 1
Класс защиты IP65
Измерительный принцип манометрический наполнитель – инертный газ, физиологически безопасный
Положение штока A73 сзади, R73 снизу, S73 настраиваемый по месту, F73 с капилляром
Корпус Нержавеющая сталь
Соединение G ½ B, G ¾ B, ½ NPT, M20 × 1,5
Возможные варианты / особенности гидрозаполнение, другая шкала, другой погружаемый шток, электроконтакты (типовой лист АЕ 08.01) и др.
Типовой лист ТМ 73.01
