Абсолютний трекер Leica ATS600

Виробництво:
Hexagon MI Leica (Швейцарія)

Абсолютний трекер Leica ATS600
Абсолютний трекер Leica ATS600

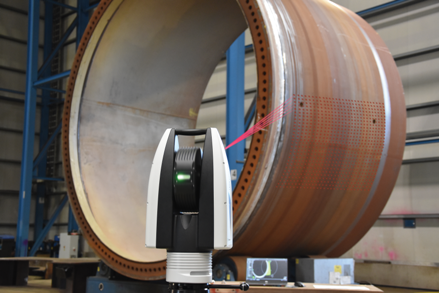

Виробники проявляють підвищений інтерес до цифрових вимірювань та контролю великих деталей і поверхонь, які знаходяться за межами діапазону традиційних ручних тривимірних лазерних сканерів, контактних датчиків або відбивачів. Трекер Leica Absolute Tracker ATS600 готовий до вирішення нових завдань, завдяки унікальному принципу роботи, який дозволяє точно визначати місце розташування в просторі, забезпечуючи при цьому точність метрологічного рівня та не вимагаючи установки відбивачів в точці вимірювання.

Створений на добре налагодженій технології Wave-Form Digitiser, яка використовується в деяких висококласних геодезичних приладах, ATS600 оснащений першим у світі абсолютним далекомірним сканером, який реалізує метрологічне застосування цього технічного принципу, який здатен визначати відстань до точки з точністю до 300 мікронів на відстанях до 60 метрів.

Вимірявши послідовність таких точок в заданій Користувачем області вимірювання, ATS600 може швидко побудувати вимірювальну сітку, що визначає фінальну поверхню вимірювання. Щільність такої сітки також налаштовується користувачем, що дозволяє оператору повністю контролювати баланс між швидкістю процесу та рівнем деталізації, який буде передаватися в ваше метрологічне програмне забезпечення.

За допомогою Leica Absolute Tracker ATS600 об’єкти, які раніше вимагали для свого кодування значних витрат часу, або ж обробка яких лежала за межами можливостей ефективного вимірювання, тепер можуть бути швидко перенесені у світ тривимірного аналізу зусиллями лише одного оператора. Завдяки першому у світі лазерному трекеру прямого сканування контроль якості на виробництві отримує можливість охопити абсолютно нові області виробництва, фундаментально змінюючи наші погляди на тривимірні вимірювання
ATS600 також володіє безліччю функцій, знайомих нам по продуктам з модельного ряду Absolute Tracker, включаючи вимір з відбивачами на відстані до 80 метрів з функцією PowerLock. Поєднання можливостей вимірювання з використанням відбивачів і прямого сканування дозволяє досягти у всіх аспектах вражаючої продуктивності при реалізації завдань вимірювання великогабаритних об’єктів з швидким скануванням заданих поверхонь і окремих вимірювань по відбивачах, використовуваним для задач вирівнювання і визначення характеристик.


Особливості та переваги:

Скануючий абсолютний далекомір (ADM)
Перший у світі ADM, що сканує, дозволяє трекеру Leica Absolute Tracker ATS600 точно визначати положення точки в просторі координат, як із відбивачем, так і без нього, надаючи можливість виконувати стандартні точкові вимірювання за допомогою лазерного трекера поряд з унікальною можливістю проводити оцифровку поверхні на відстані до 60 метрів без установки мішені в точці вимірювання.

Змінна щільність точок
Щільність точкової сітки, утвореної при вимірюванні поверхні за допомогою ATS600, задається оператором, дозволяючи йому знаходити оптимальний баланс між якістю даних і швидкістю процесу.

Вибіркове сканування
З трекером ATS600 немає потреби виконувати надлишкові вимірювання - просто вкажіть необхідну область вимірювання за допомогою вбудованої оглядової камери або використовуючи дані САПР в програмі, і система обмежить процес вимірювання саме тією областю, яка вас цікавить - не потрібно проводити трудомісткий аналіз результатів сканування повної півсфери, щоб вибрати з них дані вимірювання величиною в кілька градусів.

Незалежність оператора
Що не вимагає наявності мішені для виконання вимірювань, трекер Leica Absolute Tracker ATS600 позбавлений однієї з найбільш дорогих частин типовою лазерної трекерної системи - оператора, що знаходиться в точці вимірювання; завдяки цьому, лазерний трекер ідеально підходить для задач автоматизації вимірювальних процесів.

Вимірювальний процес
Виконаний у вигляді окремого вимірювального пристрою, трекер ATS600 в стандартній комплектації повністю сумісний з усіма поширеними пакетами метрологічного програмного забезпечення, що дозволяє йому органічно поєднуватися з використовуваними в даний час процедурами і стандартами обробки даних.

PowerLock
Як і всі інші моделі нашої лінійки трекерів Absolute Tracker, трекер ATS600 поставляється з добре відомою функцією PowerLock як стандарт виконання вимірювань по відбивачам, що дає можливість автоматично відновлювати перерваний промінь зору без втручання оператора.

Комбіновані вимірювання
ATS600 особливо ефективний при використанні в одній процедурі як прямого сканування, так і вимірювання по відбивачам, будь то перевірка якості великогабаритних деталей з використанням сканування поверхонь і відбивача для визначення елементів деталі, або процедури складання та регулювання, коли сканування дає повне зображення збірки, а вимір з використанням рефлектора забезпечує більш точну прив’язку положення.

Батарейне живлення
Автономне джерело живлення з можливістю гарячої заміни батареї також є стандартом для ATS600, дозволяючи швидко і легко виконувати бездротову установку приладу практично в будь-якому місці, забезпечуючи його високу мобільність: це ідеальна конфігурація лазерного трекера, використовуваного на великих робочих майданчиках.

Канал обміну даними по WiFi
Вбудовані в трекер ATS600 кошти обміну даними по каналу WiFi вносять істотну добавку в портативність системи, дозволяючи ще простіше управляти пристроєм, який може обслуговуватися за все одним оператором.

Клас захисту IP54
Трекер ATS600 є герметичний пристрій, що має клас захисту IP54 відповідно до IEC, що забезпечує гарантований захист від попадання пилу і інших забруднень, що дозволяє виконувати вимірювання трекером навіть в найнесприятливіших умовах.

MeteoStation
Вбудований пристрій контролю параметрів навколишнього середовища контролює параметри, включаючи температуру, тиск і вологість, що дозволяє отримувати точні вимірювання незалежно від впливів жорсткої навколишнього середовища.

Інтегрована конструкція
Як і всі наші лазерні трекерна системи, трекер ATS600 був розроблений для забезпечення портативності; він має вагу менше кілограма і може безпечно транспортуватися в одному невеликому транспортному футлярі.

Орієнтація по силі тяжіння (OTG)
Функція OTG дозволяє користувачам робити вимірювання по осі Z, суміщеної з напрямком сили тяжіння: це ідеальне рішення для виконання завдань нівелювання і вирівнювання.
