Системи лазерного вирівнювання
Виробництво:
- Renishaw (Велика Британія)
Лазерні системи для юстування в машинобудуванні
Лазерні системи для юстування від Renishaw — це єдине цифрове рішення для вимірювання та коригування геометричних і поворотних похибок під час складання верстата. Це скорочує час складання верстата та оптимізує його загальні характеристики.
Що таке лазер для юстування?
Лазер для юстування — це високоточний інструмент, який використовує лазери для точного вирівнювання компонентів під час складання та обслуговування промислових машин, таких як верстати, прецизійні платформи та машини для виробництва напівпровідників. Лазери для юстування, розроблені для оптимізації характеристик, забезпечують високу точність вимірювань, створення електронних звітів та юстування у режимі реального часу.
Зростаючий попит на інтуїтивно зрозумілі інструменти для оптимізації процесу юстування верстатів перевершив ефективність багатьох традиційних методів.

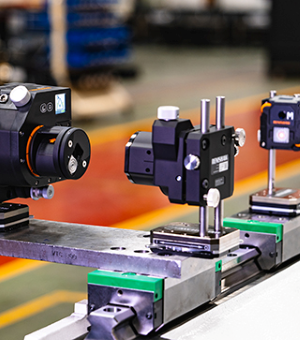

Лазерна система для юстування XK10 забезпечує високу цифрову точність юстування як лінійних, так і обертових осей, представляючи собою сучасне вдосконалення традиційних ручних методів. Це призводить до значного скорочення часу на складання, технічне обслуговування та ремонт машин.
Лазерна система для юстування XK20 — це лазерна система для юстування другого покоління, спеціально розроблена для спрощення та прискорення складання верстатів відповідно до останніх стандартів ISO. Це допомагає забезпечити високу точність, довговічність та зменшити кількість помилок оператора.
Для чого використовувати лазер для юстування?
Під час складання верстата дуже важливо забезпечити точність, щоб гарантувати його надійність та ефективність. Перевірка юстування під час складання дозволяє запобігти виявленню помилок після складання верстата, які може бути значно складніше виправити. Регулярні перевірки юстування також є корисними під час обслуговування на підприємстві, сервісного обслуговування або після зіткнення.
Наші лазерні системи юстування є швидкою, простою та універсальною альтернативою традиційним методам, таким як індикаторні вимірювальні прилади, автоколіматори та метрологічні еталони. Вони усувають необхідність у трудомістких операціях. Лазери для юстування можна використовувати для забезпечення прямолінійності, перпендикулярності, площинності, паралельності та рівня лінійних направляючих. Вони також можуть оцінювати напрямок шпинделя та співвісність поворотних машин.
Система реєструє вимірювання в електронному вигляді, надаючи вичерпні звіти про помилки та знижуючи ймовірність помилок оператора, пов’язаних з ручним документуванням.
Ключові переваги
Простий у застосуванні
Покрокові вимірювання зменшують необхідність у висококваліфікованих операторах.
Багатофункціональний
Вимірювання поворотних осей, шпинделів та забезпечує точність під час монтажу та налаштування.
Показання у реальному часі
Миттєвий перегляд поточних результатів вимірювань та динамічні графіки для швидкого налаштування та вимірювання.
Детальні результати
Аналіз прямолінійності та паралельності в програмі CARTO Explore надає корисні результати, які можна використовувати в подальшій роботі.

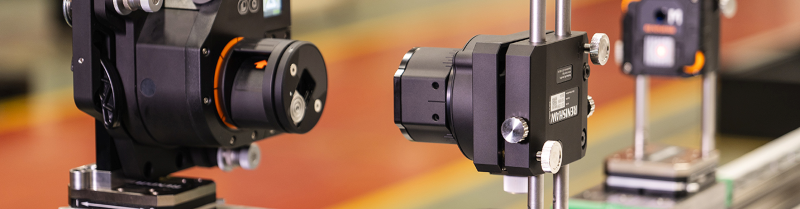

Лазерна система для юстування XK20
Виготовлено відповідно до міжнародних стандартів
У компанії Renishaw усвідомлюють зростаючу потребу своїх клієнтів у спрощенні та зменшенні обсягу вимірювань, необхідних під час складання верстатів. Використовуючи понад 50-річний досвід роботи в галузі, наша передова технологія лазерної системи для юстування XK20 відповідає вимогам сучасних виробників верстатів.
Система XK20 — це лазерна система для юстування другого покоління. Вона забезпечує неперевершену точність, ефективність і простежуваність, відповідаючи стандартам ISO 230-11 щодо точності та звітності. Інноваційний додаток CARTO XK20 від Renishaw включає допуски вимірювань, що відповідають стандартам ISO 10791 і 3070.
Головний блок

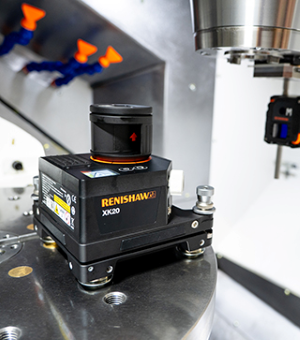

Головний блок є лазерним джерелом відліку системи XK20. Він має вбудовану калібровану пентапризму, прецизійну поворотну головку та електронні рівні. Це забезпечує стабільний відлік для вимірювання прямолінійності, паралельності, перпендикулярності та площинності. Він також може використовуватися для вирівнювання верстатів та відливок.
- Ключові переваги:
- Високоточні електронні рівні
- Плавне обертання головки на 360
- Понад 12 годин безперервної роботи
- Акумуляторна батарея

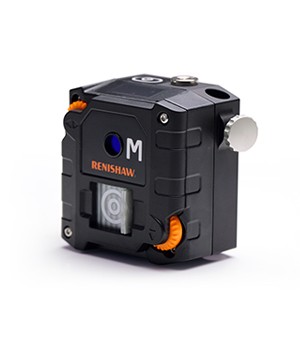

Блок переміщення (M unit)
Блок переміщення є основним датчиком для більшості вимірювань системою XK20. Подібно до принципу кріплення традиційних годинникових індикаторів на осях або каретках, що вимірюються, блок переміщення виявляє відхилення від еталонного лазера і надсилає електронний сигнал до програми CARTO XK20 для аналізу.
- Ключові переваги:
- 2-осьовий датчик PSD
- Бездротове підключення до додатка CARTO XK20
- Понад 12 годин безперервної роботи
- Акумуляторна батарея
Додаток CARTO XK20
Додаток CARTO XK20 базується на перевагах програмного забезпечення для калібрування CARTO від Renishaw і забезпечує послідовний та інтуїтивно зрозумілий інтерфейс, що допомагає як досвідченим, так і недосвідченим виробникам верстатів та спеціалістам з монтажу.
Використання додатка CARTO XK20 разом із лазерною системою для юстування XK20 робить процес вимірювання більш керованим, що дозволяє швидше збирати та вирівнювати великі та складні конструкції верстатів. Він об’єднує кілька етапів, необхідних для виконання вимірювань, спрощує взаємодію з користувачем та збільшує ефективність, забезпечуючи найвищий рівень точності та простежуваності.
Мобільний додаток
Розроблений спеціально для виробників обладнання, додаток CARTO XK20 ідеально підходить для заводських умов. Додаток доступний на пристроях Android™, і оператори можуть легко використовувати його для оптимізації процесів вимірювання та складання.
Вбудований посібник
Лазерна система для юстування XK20 і додаток CARTO XK20 потребує мінімального навчання користувачів. Вбудований посібник додатка розроблений так, щоб бути доступним як для досвідчених, так і для початківців, і містить покрокові інструкції з зображеннями та ілюстраціями.
Просте налаштування
Перед початком вимірювань дуже важливо вирівняти лазер відносно деталі або верстата, що може зайняти багато часу, особливо на великих відстанях. Додаток CARTO XK20 спрощує це завдання, роблячи його швидшим і простішим у виконанні.
Аналіз даних
- Аналіз даних може бути адаптований до потреб користувача, наприклад:
- швидкий перегляд графіків помилок з урахуванням допусків клієнтів;
- завантаження необроблених даних для аналізу в цілях дослідження та розробки;
- складання звітів про отримані результати в різних форматах ISO.
Основні вимірювання

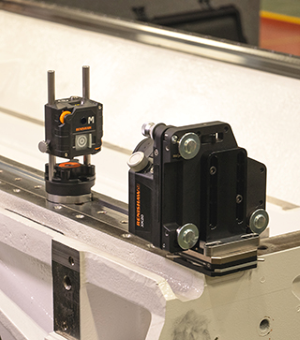

Система лазерного юстування XK20 фокусується на основних вимірюваннях, необхідних для складання середніх і великих верстатів, забезпечуючи геометричну точність під час складання та високу точність. Вона вдосконалює процеси перевірки прямолінійності, паралельності та перпендикулярності, які є необхідними для будь-якого верстата. Користувачі можуть отримати результати перевірки прямолінійності з тестів на паралельність і перпендикулярність, фактично отримуючи два вимірювання в одному.
Хоча традиційні інструменти, такі як гранітні лінійки, кутники та рівні, як і раніше, є дуже важливими, система XK20 та додаток CARTO XK20 роблять ці вимірювання простими та безпомилковими як для досвідчених, так і для початківців-виробників верстатів та монтажників.
Прямолінійність
Система лазерного юстування XK20 не вимагає особливої підготовки для роботи, оскільки її інтуїтивно зрозуміле програмне забезпечення супроводжує користувачів протягом усього процесу налаштування та вимірювання. Нова функція вимірювання прямолінійності на великій відстані (патент заявлений) забезпечує високу точність і повторюваність вимірювань для великих верстатів у будь-яких умовах.
Вимірювання прямолінійності:
- Прямолінійність станини верстата/лиття
- Прямолінійність направляючих
Паралельність
Паралельність має вирішальне значення як для малих, так і для великих верстатів, адже вона забезпечує паралельність руху лінійних рейок і кареток, запобігаючи зниженню експлуатаційних характеристик. Наші інструменти для вимірювання паралельності виявляють помилки на ранній стадії складання. Система XK20 поєднує вимірювання прямолінійності та паралельності, заощаджуючи час і зменшуючи ризик помилок оператора.
Вимірювання паралельності:
- Горизонтальна паралельність
- Вертикальна паралельність
- Вертикальна та горизонтальна паралельність
Прямокутність
Гранітні кутники традиційно використовуються для вимірювання прямокутності в машинобудуванні. Однак кутник може бути або занадто малим, щоб виміряти всю вісь машини, або настільки великим, що його важко переміщати по цеху. Система XK20 з каліброваною п’ятигранною оптикою забезпечує універсальність і простоту використання, дозволяючи вимірювати як великі, так і малі верстати.
Вимірювання прямокутності:
- Стандартна прямокутність
- Розширена прямокутність
