HOMMEL-ETAMIC F50

Производство:
JENOPTIK Industrial Metrology Germany (Германия)

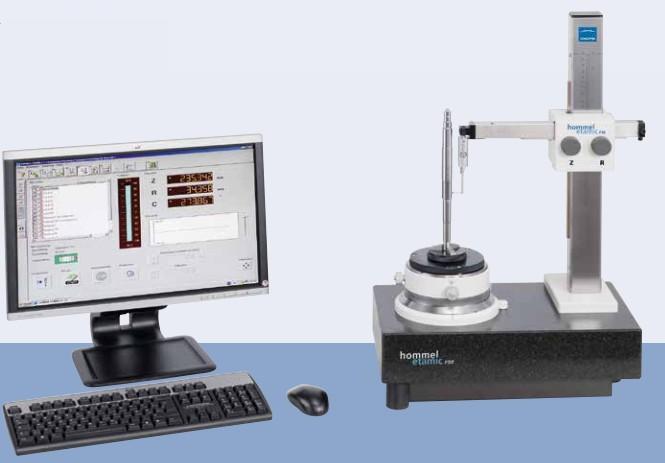

HOMMEL-ETAMIC F50
HOMMEL-ETAMIC F50

Высокоточный кругломер для решения задач измерений отклонений формы и позиционирования для тел вращения в цеховых условиях.



Особенности системы:
  • Долговечность и надежность работы за счет использования пневмоподшипников;
  • Программные подсказки, облегчающие ручное центрирование и выравнивание;
  • Горизонтальная консоль и вертикальная колонна с ручным перемещением;
  • Поворотный датчик FS1 для быстрого и простого позиционирования щупа;
  • Инновационное, интуитивно понятное ПО TURBO FORM;
  • Аксессуары под разные задачи применения.



Технические характеристики:

Диапазон измерений
Расстояние между осями C и Z, мм: 195
Макс. изм. диаметр, мм: 300
Мак. изм. высота, мм: 300 (450)
Ось вращения (ось С)
Диаметр стола, мм: 150
Выравнивание детали: ручное
Ошибка отклонения от круглости
мкм + мкм / мм изм. высоты, мкм:
0,05 + 0,0005
Ошибка отклонения от круглости
мкм + мкм / мм изм. высоты *, мкм:
0,025 + 0,00025
Ошибка осевого биения
мкм + мкм / мм радиуса, мкм:
0,05 + 0,0005
Ошибка осевого биения
мкм + мкм / мм радиуса *, мкм:
0,025 + 0,00025
Диапазон центрирования детали, мм: ± 2
Диапазон нивелировки, °: ± 0,6
Скорость измерения / позиционирования, об/мин: 1 - 10 / 1
Тип подшипников: пневматические
Максимальная нагрузка, N: 250
Вертикальная ось (ось Z)
Длина перемещения, мм: 300
Горизонтальная ось (ось R)
Длина перемещения, мм: 160
Размеры / вес измерительной системы
Длина, мм: 475 (635)
Ширина, мм: 285
Высота, мм: 710
Вес, кг: 55

Все точностные характеристики даны в соответствии с DIN 1101 и при температуре 20 ± 1 °C.
Измеряемое отклонение от круглости при фильтре 0-15 S/r; 6 об/мин; LSC.
Измеряемое отклонение от прямолинейности при отсечке шага 2,5 мм; 100 мм/мин; LSS.
* - значение макс. отклонения для референсной окружности LSCI, фильтре 0-15 S/r; 6 об/мин.




Комплект поставки HOMMEL-ETAMIC F50:
  • Высокоточный поворотный стол на пневмоподшипниках, с ручной центровкой и выравниванием;
  • Вертикальная ось Z с ручным перемещением, диапазон перемещения - 450мм;
  • Горизонтальная ось Z с ручным перемещением, диапазон перемещения - 160мм;
  • Щуп FT1 с диапазоном измерения ±1000 мкм;
  • Модуль подготовки воздуха, состоящий из мембранного осушителя, микрофильтра частиц и редуктора;
  • Вычислительная станция на основе ПК с Windows7;
  • 22" TFT монитор, принтер, “мышь”, коврик, сетевая карта, привод DVD-R;
  • Программное обеспечение TURBO FORM для Windows на русском языке;
  • Калибровочный сертификат производителя;
  • Инструкция пользователя;
  • Обучения персонала заказчика.



Дополнительные опции:






  • Ручной поворотный модуль FS1 для быстрого и удобного позиционирования щупа;











  • Эталоны увеличения с сертификатом;











  • Набор щупов FTS1 для различных задач;












  • Прецизионные зажимные патроны.
