HOMMEL-ETAMIC F135/155

Производство:
JENOPTIK Industrial Metrology Germany (Германия)

HOMMEL-ETAMIC F135/155
HOMMEL-ETAMIC F135/155

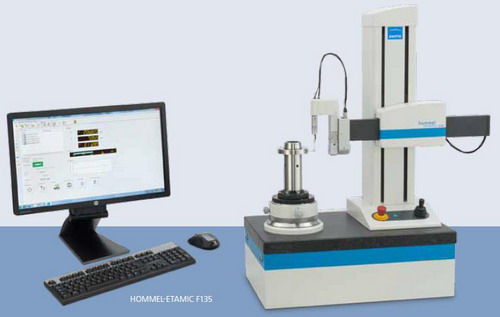

Измерительная система (кругломер) HOMMEL-ETAMIC F135/155 предназначена для контроля основных параметров отклонения формы и расположения для тел вращения после механической обработки.




Основные функциональные возможности:

  • Долговечность и надежность работы за счет использования пневмоподшипников;
  • Программные подсказки, облегчающие центрирование и выравнивание;
  • Горизонтальная консоль и вертикальная колонна имеют автоматизированный привод;
  • Поворотный датчик FS1 для быстрого и простого позиционирования щупа;
  • Система защиты щупа от столкновений;
  • Новое поколение датчиков с магнитным креплением щупа для быстрой замены щупа;
  • Русифицированный и интуитивно понятный интерфейс расчетного программного обеспечения TURBO FORM.




Технические характеристики:

Диапазон измерений
Расстояние между осями C и Z, мм: 275
Макс. изм. диаметр, мм: 340
Мак. изм. высота, мм: 350 / 550
Ось вращения (ось С)
Диаметр стола, мм: 150
Выравнивание детали: ручное
Ошибка отклонения от круглости
мкм + мкм / мм изм. высоты, мкм:
0,03 + 0,0005
Ошибка отклонения от круглости
мкм + мкм / мм изм. высоты *, мкм:
0,015 + 0,00025
Ошибка осевого биения
мкм + мкм / мм радиуса, мкм:
0,04 + 0,0005
Ошибка осевого биения
мкм + мкм / мм радиуса *, мкм:
0,02 + 0,00025
Диапазон центрирования детали, мм: ± 2
Диапазон нивелировки, °: ± 0,6
Тип подшипников: пневматические
Скорость измерения и позиционирования, об/мин 1 - 10
Максимальная нагрузка, N 250
Вертикальная ось (ось Z)
Диапазон измерения, мм: 350 / 550
Ошибка прямолинейности/100 мм, мкм: 0,15
Ошибка прямолинейности
на всем диапазоне, мкм:
0,3 / 0,4
Непараллельность осей C и Z
на всем измерительном диапазоне, мкм:
не более 0,8 / 1,3
Скорость измерения и позиционирования, мм/с: 0,2 - 23
Защита от столкновения: да
Горизонтальная ось (ось R)
Диапазон измерения, мм: 220
Скорость измерения и позиционирования, мм/с: 0,2 - 14
Размеры и вес измерительной системы
Длина, мм: 700 / 910 **
Ширина, мм: 410 / 550 ***
Высота, мм: 950 / 1150
Вес, кг: 185 / 200

Все точностные характеристики даны в соответствии с DIN 1101 и при температуре 20 ± 1 °C.
Измеряемое отклонение от круглости при фильтре 0-15 S/r; 6 об/мин; LSC.
Измеряемое отклонение от прямолинейности при отсечке шага 2,5 мм; 100 мм/мин; LSS.
* - значение макс. отклонения для референсной окружности LSCI, фильтре 0-15 S/r; 6 об/мин.
** - значение дано для удлиненной оси R.
*** - значение дано с учетом защитной коробки сервоприводов.




Комплект поставки HOMMEL-ETAMIC F135/155:
  • Высокоточный поворотный стол на пневмоподшипниках, с ручной центровкой и выравниванием деталей с максимальным весом до 40кг;
  • Вертикальная моторизированная измерительная ось Z = 350/550 мм;
  • Горизонтальная моторизированная измерительная ось R = 220 мм;
  • Датчик нового поколения FT1.1 с диапазоном ±1000 мкм снабжен магнитным держателем для быстрой смены щуповых консолей;
  • ПК с ОС Windows7, сетевая карта, DVD - привод, мышь, 22" TFT - монитор, принтер;
  • Программное обеспечение TURBO FORM на русском языке;
  • Модуль пневмоподготовки, включая редуктор давления, манометр 0 - 10 Bar, фильтр грубой очистки 5 мкм, фильтр тонкой очистки 0,5 мкм и мембранный осушитель;
  • Калибровочный сертификат производителя;
  • Инструкция пользователя;
  • Обучения персонала заказчика.




Дополнительные опции:






  • Эталоны увеличения с сертификатом;











  • Набор щупов FTS1 для различных задач;












  • Прецизионные зажимные патроны.
